நடுத்தர மின்னழுத்த மின் கேபிள்கள், பயன்பாட்டு கட்டங்கள், தொழில்துறை வசதிகள் மற்றும் புதுப்பிக்கத்தக்க ஆற்றல் நிறுவல்கள் உட்பட நடுத்தர மின்னழுத்த நெட்வொர்க்குகளில் மின் பரிமாற்றம் மற்றும் விநியோகத்திற்காக பயன்படுத்தப்படுகின்றன. Qiancheng XLPE இன்சுலேட்டட் கேபிள்களை வழங்குகிறது6/10கி.விமற்றும்12/20கி.விமதிப்பீடுகள், செம்பு அல்லது அலுமினியம் கடத்திகள் மற்றும் வெவ்வேறு மைய மற்றும் கவச கட்டமைப்புகள்.

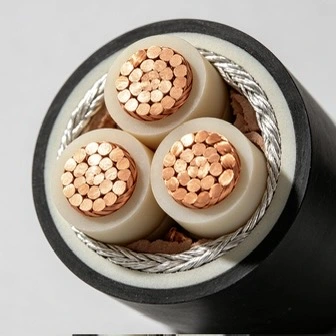

ஒரு பொதுவான நடுத்தர மின்னழுத்த கேபிள் ஒரு கடத்தி, கடத்தி திரை, XLPE இன்சுலேஷன் மற்றும் இன்சுலேஷன் திரை ஆகியவற்றைக் கொண்டுள்ளது. செமிகண்டக்டர் ஸ்கிரீன்கள் இன்சுலேஷனைச் சுற்றியுள்ள மின்சார புலத்தைக் கட்டுப்படுத்த உதவுகின்றன, அதே நேரத்தில் XLPE அடுக்கு முக்கிய மின் காப்பு வழங்குகிறது. கூடுதல் இயந்திர பாதுகாப்பு தேவைப்படும் இடத்தில் எஃகு நாடா அல்லது எஃகு கம்பி கவசம் சேர்க்கப்படலாம்.
செம்பு மற்றும் அலுமினியம் கடத்திகள் வெவ்வேறு மின் மற்றும் நிறுவல் தேவைகளுக்கு கிடைக்கின்றன. தாமிரம் அதிக மின் கடத்துத்திறனை வழங்குகிறது, அதே சமயம் அலுமினியம் குறைந்த கடத்தி எடையை வழங்குகிறது மற்றும் கேபிள் எடை மற்றும் பொருள் செலவு ஆகியவை முக்கியமான கருத்தில் பொருத்தமானதாக இருக்கும்.
| தயாரிப்பு பெயர் | விவரக்குறிப்புகள் உள்ளன | மின்னழுத்த மதிப்பீடுகள் | கட்டமைப்புகள் |
|---|---|---|---|
| நடுத்தர மின்னழுத்த மின் கேபிள் | 16/25/35/50/70/95/120/150/185/240/300/400/500/630/800 மிமீ² | 6/10கி.வி, 12/20கி.வி | சிங்கிள்-கோர், 3-கோர், ஸ்டீல் டேப் கவசம், எஃகு கம்பி கவசம், கவசம் இல்லாத, செம்பு / அலுமினிய கடத்தி |
கடத்தியானது தனிமைப்படுத்தப்பட்ட தாமிரம் அல்லது அலுமினியத்தால் ஆனது மற்றும் கடத்தி திரை, XLPE இன்சுலேஷன் மற்றும் ஒரு காப்புத் திரை ஆகியவற்றால் மூடப்பட்டிருக்கும். இந்த திரையிடப்பட்ட கட்டுமானம் காப்புச் சுற்றிலும் உள்ள மின்சார புலத்தை கட்டுப்படுத்த உதவுகிறது மற்றும் நடுத்தர மின்னழுத்த செயல்பாட்டிற்கு தேவையான மின் காப்பு வழங்குகிறது.
பொருந்தக்கூடிய XLPE கேபிள் வடிவமைப்புகளுக்கு, கடத்தியின் இயக்க வெப்பநிலையானது சாதாரண இயக்க நிலைமைகளின் கீழ் 90°C வரை அடையலாம், குறிப்பிட்ட குறுகிய-சுற்றுக் காலத்திற்கு 250°C வரை அனுமதிக்கப்பட்ட குறுகிய சுற்று கடத்தி வெப்பநிலையுடன்.
கேபிள் கவசத்துடன் அல்லது இல்லாமல் வழங்கப்படலாம். எஃகு நாடா மற்றும் எஃகு கம்பி பல்வேறு அளவிலான இயந்திர பாதுகாப்பை வழங்குகின்றன மற்றும் கேபிள் வடிவமைப்பு மற்றும் நிறுவல் தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்படுகின்றன.
நடுத்தர மின்னழுத்த கேபிள்கள் துணை மின்நிலையங்கள், விநியோக உபகரணங்கள் மற்றும் நடுத்தர மின்னழுத்த அமைப்புகளுக்குள் மின் சுமைகளை இணைக்கப் பயன்படுகின்றன. வழக்கமான பயன்பாடுகள் அடங்கும்:
கேபிள் கட்டுமானம் நிறுவல் தளத்தில் இயந்திர மற்றும் சுற்றுச்சூழல் நிலைமைகளுடன் பொருந்த வேண்டும். பொருத்தமான கேபிள் தட்டுகள் அல்லது குழாய்கள் போன்ற போதுமான இயந்திர பாதுகாப்பை நிறுவல் அமைப்பு வழங்கும் இடத்தில் கவசமற்ற கேபிள்கள் பயன்படுத்தப்படலாம். கேபிள் அதிக இயந்திர அழுத்தத்திற்கு ஆளாகும்போது அல்லது கூடுதல் பாதுகாப்பு தேவைப்படும் இடங்களில் கவச கட்டுமானங்கள் பயன்படுத்தப்படுகின்றன.
நிலத்தடி, நேரடியாக புதைக்கப்பட்ட, சுரங்கப்பாதை மற்றும் தட்டு நிறுவல்களுக்கு, கேபிள் தேர்வு வளைக்கும் ஆரம், கேபிள் இடைவெளி, சுற்றுப்புற வெப்பநிலை, வெப்ப நிலைகள் மற்றும் இயந்திர சுமைகளை கணக்கில் எடுத்துக்கொள்ள வேண்டும். தேவையான கவச வகை நிறுவல் முறை மற்றும் கிடைக்கக்கூடிய வெளிப்புற பாதுகாப்பின் அளவைப் பொறுத்தது.
பொருந்தும் தரநிலையானது கேபிள் வடிவமைப்பு, மின்னழுத்த மதிப்பீடு, இலக்கு சந்தை மற்றும் திட்டத் தேவைகளைப் பொறுத்தது. நடுத்தர மின்னழுத்த கேபிள் வரம்பிற்கான தொடர்புடைய தரநிலைகள் பின்வருமாறு:
| தயாரிப்பு | பொருந்தக்கூடிய தரநிலைகள் |
|---|---|
| நடுத்தர மின்னழுத்த மின் கேபிள்கள் | IEC 60502-2, BS 7835, AS/NZS 1429.1 |
ஒரு திட்டத்திற்கு ஒரு குறிப்பிட்ட தேசிய அல்லது சர்வதேச தரநிலை தேவைப்படும்போது, கேபிள் கட்டுமானம் மற்றும் அதற்கான சோதனைத் தேவைகள் உற்பத்திக்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.
முடிக்கப்பட்ட நடுத்தர மின்னழுத்த கேபிள்கள் பொருந்தக்கூடிய தயாரிப்பு தேவைகளுக்கு ஏற்ப பரிமாண மற்றும் மின் சோதனைகளுக்கு உட்படுகின்றன. கியான்செங் பரிமாண ஆய்வு, பகுதியளவு வெளியேற்ற சோதனை மற்றும் மின் அதிர்வெண் தாங்கும் மின்னழுத்த சோதனை ஆகியவற்றை ஏற்றுமதி செய்வதற்கு முன் பொருந்தக்கூடிய தயாரிப்புகளுக்கு செய்கிறது.
பகுதியளவு டிஸ்சார்ஜ் சோதனையானது, உள்ளூர்மயமாக்கப்பட்ட மின் வெளியேற்றத்திற்கான காப்பு அமைப்பைச் சரிபார்க்கப் பயன்படுகிறது, அதே சமயம் பவர்-ஃப்ரெக்வென்சி தாங்கும் சோதனையானது குறிப்பிட்ட சோதனை மின்னழுத்தத்தின் கீழ் காப்புச் சரிவைச் சரிபார்க்கிறது. சோதனை முறை மற்றும் ஏற்றுக்கொள்ளும் தேவைகள் பொருந்தக்கூடிய கேபிள் தரநிலை மற்றும் தயாரிப்பு விவரக்குறிப்பைப் பொறுத்தது.
CE சான்றிதழ் மற்றும் தகுதிவாய்ந்த சோதனை நிறுவனங்களின் தொடர்புடைய சோதனை அறிக்கைகள் திட்டம் அல்லது சந்தை தேவைகளுக்கு ஏற்ப பொருந்தக்கூடிய தயாரிப்புகளுக்கு வழங்கப்படலாம்.
கேபிள் தேர்வு மின்னழுத்த மதிப்பீட்டை விட மின் அமைப்பு மற்றும் நிறுவல் நிலைமைகளின் அடிப்படையில் இருக்க வேண்டும். முக்கிய காரணிகளில் மதிப்பிடப்பட்ட மின்னழுத்தம், கடத்தி பொருள், கடத்தி குறுக்குவெட்டு, மைய கட்டமைப்பு, சுமை மின்னோட்டம், குறுகிய சுற்று தேவைகள், நிறுவல் முறை மற்றும் சுற்றுச்சூழல் நிலைமைகள் ஆகியவை அடங்கும்.
மின் தேவைகள், கேபிள் எடை மற்றும் திட்டச் செலவு ஆகியவற்றின் அடிப்படையில் தாமிரம் அல்லது அலுமினியம் தேர்ந்தெடுக்கப்பட வேண்டும். கடத்தி குறுக்குவெட்டு மின்னோட்டத்தை சுமந்து செல்லும் திறன், அனுமதிக்கப்பட்ட மின்னழுத்த வீழ்ச்சி மற்றும் நிறுவல் நிலைமைகளுக்கு எதிராக சரிபார்க்கப்பட வேண்டும். நிலத்தடி அல்லது நேரடியாக புதைக்கப்பட்ட பயன்பாடுகளுக்கு, வெப்ப நிலைகள் மற்றும் இயந்திர பாதுகாப்பு ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.
நிறுவல் தளத்தில் தேவைப்படும் இயந்திர பாதுகாப்பு நிலைக்கு ஏற்ப கவச அல்லது அல்லாத கவச கட்டுமானம் தேர்ந்தெடுக்கப்பட வேண்டும். இறுதி விவரக்குறிப்பு உற்பத்திக்கு முன் பொருந்தக்கூடிய தேசிய அல்லது சர்வதேச தரத்திற்கு எதிராகவும் சரிபார்க்கப்பட வேண்டும்.
XLPE இன்சுலேட்டட் மீடியம்-வோல்டேஜ் கேபிள்கள், அவற்றின் குறிப்பிட்ட மின் மற்றும் சுற்றுச்சூழல் வரம்புகளுக்குள் சரியாக தேர்ந்தெடுக்கப்பட்டு, நிறுவப்பட்டு இயக்கப்படும் போது நீண்ட கால சேவையை வழங்க முடியும். பொருத்தமான இடும் நிலைமைகள் மற்றும் அனுமதிக்கப்பட்ட இயக்க சுமைகளின் கீழ், சுமார் 40-50 ஆண்டுகள் சேவை வாழ்க்கை அடையலாம். உண்மையான சேவை வாழ்க்கை இயக்க வெப்பநிலை, சுமை சுயவிவரம், நிறுவல் சூழல், ஈரப்பதம், இயந்திர அழுத்தம் மற்றும் நிறுவலின் தரம் ஆகியவற்றைப் பொறுத்தது.
கியான்செங்பொருந்தக்கூடிய தயாரிப்பு மற்றும் நிறுவல் நிலைமைகளின் கீழ் சாதாரண பயன்பாட்டிற்கு 15 ஆண்டு தர உத்தரவாதத்தை வழங்குகிறது.
