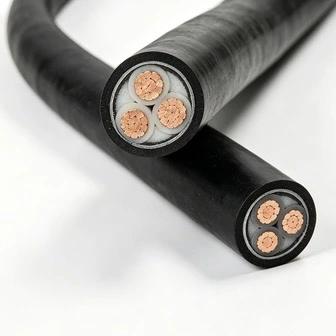

Qiancheng 12/20kV XLPE இன்சுலேட்டட் பவர் கேபிள் பல்வேறு 20kV நடுத்தர மின்னழுத்த மின் பரிமாற்றத்தின் புதிய-கட்டமைப்பு மற்றும் புதுப்பித்தல் திட்டங்களுக்கு பயன்படுத்தப்படுகிறது. இது இரண்டு முக்கிய தொடர்களை வழங்குகிறது: சிங்கிள்-கோர் & த்ரீ-கோர் காப்பர்-கோர் YJV மற்றும் அலுமினியம்-கோர் YJLV, விருப்பமான LSZH ஆலசன் இல்லாத குறைந்த-புகை உறை. உள்நாட்டிலும் வெளிநாட்டிலும் புதிய ஆற்றல் மற்றும் பவர்-கிரிட் உள்கட்டமைப்பு திட்டங்களில் பரவலாக ஏற்றுக்கொள்ளப்பட்டது. சரிபார்ப்பிற்காக அளவிடப்பட்ட செயல்பாட்டுத் தரவு மற்றும் திட்ட வழக்குகள் உள்ளன.
|
பெயரளவு நடத்துனர் குறுக்குவெட்டு பகுதி (மிமீ²) |
காப்பு தடிமன் (மிமீ) |
உறை தடிமன் (மிமீ) |
தோராயமான கேபிள் வெளிப்புற விட்டம் (மிமீ) |
DC ரெசிஸ்டன்ஸ் Cu (Ω/km) |
டிசி ரெசிஸ்டன்ஸ் அல் (Ω/கிமீ) |
சோதனை மின்னழுத்தம் (kV/5min) |
காற்றில் அம்பாசிட்டி-Cu (A) |
ஏம்பாசிட்டி-அல் இன் ஏர் (ஏ) |
நேரடி-புதைக்கப்பட்ட மண்ணில் அம்பாசிட்டி-கியூ (A) |
அம்பாசிட்டி-அல் நேரடி-புதைக்கப்பட்ட மண்ணில் (A) |
|
1×35 |
5.5 |
2.0 |
27 |
≤0.524 |
≤0.868 |
42 |
170 |
135 |
180 |
135 |
|
1×50 |
5.5 |
2.0 |
29 |
≤0.387 |
≤0.641 |
42 |
205 |
160 |
215 |
160 |
|
1×70 |
5.5 |
2.0 |
30 |
≤0.268 |
≤0.443 |
42 |
260 |
200 |
265 |
200 |
|
1×95 |
5.5 |
2.0 |
32 |
≤0.193 |
≤0.320 |
42 |
315 |
245 |
315 |
240 |
|
1×120 |
5.5 |
2.0 |
34 |
≤0.153 |
≤0.253 |
42 |
360 |
280 |
360 |
270 |
|
1×150 |
5.5 |
2.0 |
35 |
≤0.124 |
≤0.206 |
42 |
410 |
320 |
405 |
305 |
|
1×185 |
5.5 |
2.5 |
38 |
≤0.0991 |
≤0.164 |
42 |
470 |
365 |
455 |
345 |
|
1×240 |
5.5 |
2.5 |
40 |
≤0.0754 |
≤0.125 |
42 |
555 |
435 |
530 |
400 |
|
1×300 |
5.5 |
2.5 |
43 |
≤0.0601 |
≤0.100 |
42 |
640 |
500 |
585 |
455 |
|
1×400 |
5.5 |
2.5 |
45 |
≤0.0470 |
≤0.0778 |
42 |
745 |
585 |
650 |
520 |
|
1×500 |
5.5 |
2.5 |
48 |
≤0.0366 |
≤0.0605 |
42 |
885 |
680 |
765 |
595 |
|
1×630 |
5.5 |
2.6 |
49 |
≤0.0283 |
≤0.0469 |
42 |
980 |
790 |
860 |
680 |
|
1×800 |
5.5 |
2.8 |
57 |
≤0.0221 |
≤0.0367 |
42 |
1100 |
910 |
950 |
765 |
|
1×1000 |
5.5 |
2.9 |
61 |
≤0.0176 |
≤0.0291 |
42 |
1230 |
1030 |
1040 |
850 |
|
1×1200 |
5.5 |
3.1 |
65 |
≤0.0151 |
≤0.0247 |
42 |
1320 |
1120 |
1100 |
910 |
|
3×35 |
5.5 |
3.0 |
57 |
≤0.524 |
≤0.868 |
42 |
140 |
110 |
155 |
120 |
|
3×50 |
5.5 |
3.0 |
60 |
≤0.387 |
≤0.641 |
42 |
165 |
130 |
180 |
140 |
|
3×70 |
5.5 |
3.0 |
63 |
≤0.268 |
≤0.443 |
42 |
210 |
165 |
220 |
170 |
|
3×95 |
5.5 |
3.5 |
67 |
≤0.193 |
≤0.320 |
42 |
255 |
200 |
235 |
210 |
|
3×120 |
5.5 |
3.5 |
71 |
≤0.153 |
≤0.253 |
42 |
290 |
225 |
260 |
235 |
|
3×150 |
5.5 |
3.5 |
74 |
≤0.124 |
≤0.206 |
42 |
330 |
255 |
300 |
260 |
|
3×185 |
5.5 |
3.5 |
78 |
≤0.0991 |
≤0.164 |
42 |
395 |
295 |
350 |
300 |
|
3×240 |
5.5 |
3.5 |
84 |
≤0.0754 |
≤0.125 |
42 |
455 |
345 |
435 |
345 |
|
3×300 |
5.5 |
4.0 |
89 |
≤0.0601 |
≤0.100 |
42 |
565 |
390 |
485 |
390 |
|
3×400 |
5.5 |
4.1 |
96 |
≤0.0470 |
≤0.0778 |
42 |
640 |
450 |
520 |
440 |
சாதாரண கேபிள்களுடன் ஒப்பிடுகையில், இது குறைந்த காப்பு மின்கடத்தா இழப்பு மற்றும் சிறந்த நீர்-மரம் வயதான எதிர்ப்பு ஆகியவற்றைக் கொண்டுள்ளது. மின்-புலம் செறிவினால் ஏற்படும் முறிவு அபாயங்களைத் தவிர்க்க, காப்புத் தடிமன் சகிப்புத்தன்மை ±0.05mmக்குள் கட்டுப்படுத்தப்படுகிறது. அதன் வடிவமைக்கப்பட்ட வெளிப்புற சேவை வாழ்க்கை 40 ஆண்டுகள் வரை அடையும்.
ஷீல்ட் லேப் வீதம் ≥25%. இது 10pC க்கும் குறைவான பகுதி-வெளியேற்ற நிலையுடன் கடுமையான உயர் மின்னழுத்த தாங்கும் சோதனைகளில் தேர்ச்சி பெற்றுள்ளது. இது பவர்-கிரிட் சுமை ஏற்ற இறக்கங்களைச் சமாளிக்கிறது மற்றும் எதிர்பாராத மின்சாரம் செயலிழப்பைக் குறைக்கிறது.
≥70% ஒளி கடத்தல் கொண்ட தீ நிலைகளின் கீழ் குறைந்த புகை, நச்சுத்தன்மையற்ற மற்றும் அரிப்பு இல்லாத புகை. பொதுத் திட்டங்களை எளிதில் தீ-பாதுகாப்பு ஏற்றுக்கொள்வதற்கு, சீன மற்றும் ஆங்கிலத்தில் IEC சோதனைச் சான்றிதழ்களின் முழுமையான தொகுப்புகள் கிடைக்கின்றன.
காப்பர்-கோர் வகைகள் குறுகிய தூர கனமான-சுமை காட்சிகளுக்கு குறைந்த வரி இழப்பை வழங்குகின்றன. அலுமினியம்-கோர் YJLV சுய-எடையை 30% குறைக்கிறது, நீண்ட தூர மின் பரிமாற்றத்திற்கான ஒட்டுமொத்த திட்டச் செலவுகளை திறம்பட குறைக்கிறது.
நிறுவனம் CNAS அங்கீகாரம் பெற்ற ஆய்வகத்தை வைத்திருக்கிறது. Qiancheng 12/20kV XLPE இன்சுலேட்டட் பவர் கேபிளின் ஒவ்வொரு தொகுதிக்கும் முழுமையான சோதனை வீடியோக்கள் காப்பகப்படுத்தப்பட்டுள்ளன. கேபிள்கள் கண்டறியக்கூடிய QR-குறியீடுகளுடன் இணைக்கப்பட்டுள்ளன, மேலும் வாடிக்கையாளர் ஆன்-சைட் சீரற்ற ஆய்வு ஆதரிக்கப்படுகிறது.
நிலையான காப்பு அமைப்பு நீண்ட கால செயல்பாட்டின் போது ஈரப்பதத்தால் ஏற்படும் முறிவை எதிர்க்கிறது. இது ஈரமான சுரங்கம் மற்றும் இரசாயன-தாவர நிலைமைகளின் கீழ் கூட நிலையான காப்பு எதிர்ப்பை பராமரிக்கிறது மற்றும் குறுகிய சுற்று தோல்விகளை குறைக்கிறது.
வழக்கமான சுடர்-தடுப்பு பதிப்புகள் சுடர் பரவுவதைத் தடுக்கின்றன. தனிப்பயன் ஆலசன் இல்லாத குறைந்த-புகை மாறுபாடுகள் தீயில் அதிக நச்சுத்தன்மை வாய்ந்த அரிக்கும் புகைகளை உருவாக்காது, பணியாளர்கள் வெளியேற்றும் பாதைகளுக்குத் தெரிவுநிலையை உத்தரவாதம் செய்கிறது மற்றும் மக்கள் அடர்த்தியான பகுதிகளுக்கு ஏற்றது.
கவச வகைகள் வெளியேற்றம் மற்றும் கல் தாக்கத்தை எதிர்க்கின்றன. வெளிப்புற உறை UV-எதிர்ப்பு மற்றும் அமில-கார-அரிப்பு-எதிர்ப்பு, வெளிப்புற மற்றும் நிலத்தடி இடுவதன் கீழ் சேதத்தைத் தடுக்கிறது மற்றும் மின்சார-கசிவு அபாயங்களை நீக்குகிறது.
ஃபோட்டோவோல்டாயிக் மற்றும் காற்றாலை ஸ்டெப்-அப் துணை மின்நிலையங்களுக்கான 20kV ஆன்-சைட் பவர்-ட்ரான்ஸ்மிஷன் லைன்கள்.
பிராந்திய துணை மின்நிலையங்கள் மற்றும் நகர்ப்புற மின் கட்டத்தை மேம்படுத்துதல் மற்றும் புதுப்பித்தல் ஆகியவற்றுக்கான நடுத்தர மின்னழுத்த மின்சாரம் வழங்கல் கோடுகள்.
இரசாயன ஆலைகள் மற்றும் பெரிய தொழில் பூங்காக்களுக்கான 20kV ஆன்-சைட் மின்-விநியோக அமைப்புகள்.
நகர்ப்புற பொது உள்கட்டமைப்பு ரயில் போக்குவரத்து, நிலத்தடி விரிவான பயன்பாட்டு சுரங்கங்கள், பெரிய அளவிலான மருத்துவமனைகள் மற்றும் வணிக வளாகங்கள். மூடப்பட்ட நிலத்தடி இடைவெளிகளுக்கு ஆலசன் இல்லாத குறைந்த புகை வகைகள் விரும்பப்படுகின்றன.
Qiancheng 12/20kV XLPE இன்சுலேட்டட் பவர் கேபிளை கேபிள் தட்டுகளில், கேபிள் அகழிகள், சுரங்கங்கள் மற்றும் பாதுகாப்பு வழித்தடங்களில் அமைக்கலாம். தளர்வான மண்ணில் ஒளி நேரடி புதைக்க கவச வகைகள் பரிந்துரைக்கப்படுகின்றன.
சுற்றுப்புற வெப்பநிலை 0℃க்குக் குறைவாக இருக்கும் போது, குறைந்த வெப்பநிலையில் மின்தடை உடையக்கூடிய விரிசல் ஏற்படுவதைத் தடுக்க, கேபிள்களை இடுவதற்கு முன் 5℃க்கு மேல் சூடாக்கவும்.
உறை அரிப்பு மற்றும் நீர் உட்புகுதல் ஆகியவற்றைத் தவிர்க்க கூர்மையான விளிம்புகள் மற்றும் மூலைகளிலிருந்து வயரிங் வைத்திருங்கள், இது நீர்-மரம் வயதானதைத் தூண்டுகிறது.
சிங்கிள்-கோர் ஏசி கேபிள்கள் எஃகு வழித்தடங்களுக்குள் தனியாக நிறுவப்படக்கூடாது, இது கேபிள் வயதானதைத் துரிதப்படுத்தும் சுழல் மின்னோட்ட வெப்பத்தைத் தடுக்கும்.
ப: இரட்டை அடுக்கு உலோகக் கவசமானது ≥25% மடி வீதத்துடன் வடிவமைக்கப்பட்டுள்ளது, அதே சமயம் பகுதியளவு வெளியேற்றம் 10 pCக்குக் கீழே கட்டுப்படுத்தப்படுகிறது. உயர் மின்னழுத்த தாங்கும் சோதனையுடன் இணைந்து, பாதுகாப்பு அமைப்பு மின் நிலைத்தன்மையை மேம்படுத்த உதவுகிறது மற்றும் செயல்பாட்டின் போது காப்பு தொடர்பான தோல்விகளின் அபாயத்தைக் குறைக்கிறது.
A: XLPE இன்சுலேஷன் குறைந்த மின்கடத்தா இழப்பு மற்றும் நிலையான மின் செயல்திறன் ஆகியவற்றைக் கொண்டுள்ளது. ஒரு சீரான மின்சார புலத்தை பராமரிக்கவும், உள்ளூர்மயமாக்கப்பட்ட அழுத்தத்தின் அபாயத்தைக் குறைக்கவும் காப்புத் தடிமன் சகிப்புத்தன்மை ± 0.05 மிமீக்குள் கட்டுப்படுத்தப்படுகிறது. உறை சேதம் மற்றும் நீர் உட்செலுத்தலைத் தடுப்பது உட்பட முறையான நிறுவல் நடைமுறைகள் நீண்ட கால நம்பகத்தன்மையை மேலும் மேம்படுத்துகின்றன.
ப: ஆம். இது ஒளிமின்னழுத்த மற்றும் காற்றாலை மின் திட்டங்களில் நடுத்தர மின்னழுத்த மின் பரிமாற்ற அமைப்புகளுக்கு ஏற்றது. அதிக சுமை பயன்பாடுகளுக்கு காப்பர் கண்டக்டர் பதிப்புகளைத் தேர்ந்தெடுக்கலாம், அதே சமயம் அலுமினியக் கடத்தி YJLV பதிப்புகள் எடை மற்றும் செலவுக் கட்டுப்பாடு முக்கியத்துவம் வாய்ந்த நீண்ட பரிமாற்ற தூரங்களுக்கு ஏற்றதாக இருக்கும்.
ப: வழக்கமான சுடர்-தடுப்பு கேபிள்கள் முக்கியமாக சுடர் பரவலைக் கட்டுப்படுத்துவதில் கவனம் செலுத்துகின்றன. ஆலசன் இல்லாத குறைந்த-புகை பதிப்புகள், குறைக்கப்பட்ட புகை வெளியேற்றம், அரிப்பை ஏற்படுத்தாத எரிப்பு வாயுக்கள் மற்றும் ≥70% ஒளி பரிமாற்றம் உள்ளிட்ட கூடுதல் நன்மைகளை வழங்குகின்றன, இது பயன்பாட்டு சுரங்கங்கள் மற்றும் பொது வசதிகள் போன்ற மூடப்பட்ட பகுதிகளுக்கு ஏற்றதாக அமைகிறது.
A: நிலையான காப்பு அமைப்பு ஈரப்பதமான நிலையில் காப்பு எதிர்ப்பை பராமரிக்க உதவுகிறது மற்றும் மின் தவறுகளின் சாத்தியத்தை குறைக்கிறது. கவச பதிப்புகள் வெளிப்புற அழுத்தம் மற்றும் கோரும் நிறுவல் சூழல்களில் தாக்கத்திற்கு எதிராக கூடுதல் இயந்திர பாதுகாப்பை வழங்குகின்றன.
A: கவசம் அல்லாத வகைகள் பொதுவாக கேபிள் தட்டுகள், அகழிகள், சுரங்கங்கள் மற்றும் இயந்திர பாதுகாப்பு கிடைக்கும் பாதுகாப்பு வழித்தடங்களில் பயன்படுத்தப்படுகின்றன. வெளிப்புற சேதத்திற்கு எதிரான எதிர்ப்பை மேம்படுத்த, கவச வகைகளை நேரடியாக அடக்கம் செய்ய அல்லது அதிக இயந்திர அழுத்தம் உள்ள பகுதிகளுக்கு பரிந்துரைக்கப்படுகிறது.
A: அலுமினிய கடத்தி பதிப்புகள் பொதுவாக நீண்ட தூர பரிமாற்ற திட்டங்களில் அவற்றின் குறைந்த எடை மற்றும் செலவு நன்மைகள் காரணமாக பயன்படுத்தப்படுகின்றன. அதிக கடத்துத்திறன் அல்லது செறிவூட்டப்பட்ட சுமை திறன் தேவைப்படும் பயன்பாடுகளுக்கு காப்பர் கண்டக்டர் பதிப்புகள் விரும்பப்படுகின்றன.
ப: 0℃க்கும் குறைவான வெப்பநிலையில், கேபிளை நிறுவும் முன் 5℃க்கு மேல் சூடாக்குவது இன்சுலேஷன் விரிசல் அபாயத்தைக் குறைக்க பரிந்துரைக்கப்படுகிறது. முட்டையிடும் போது, கேபிள் செயல்திறனை பராமரிக்க அதிகப்படியான வளைவு, கூர்மையான விளிம்புகள் மற்றும் இயந்திர சேதத்தை தவிர்க்கவும்.
