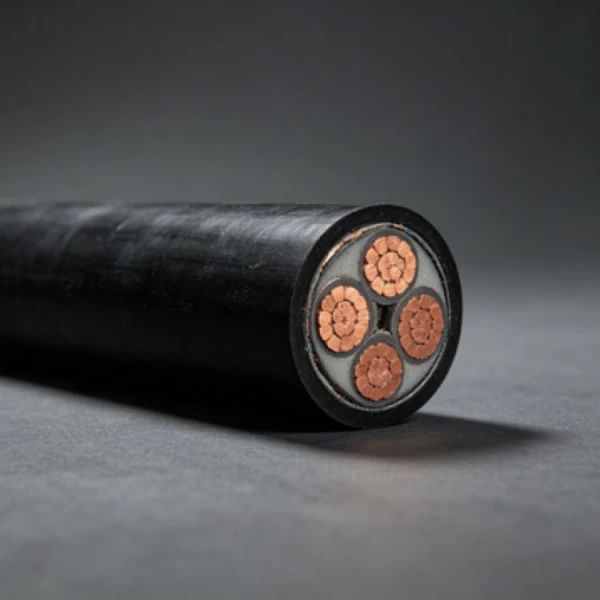

காப்பர் XLPE குறைந்த மின்னழுத்த மின் கேபிள், குறைந்த மின்னழுத்த ஆற்றல் பரிமாற்றம் மற்றும் விநியோகத்திற்காக குறுக்கு-இணைக்கப்பட்ட பாலிஎதிலின் (XLPE) இன்சுலேஷனுடன் செப்பு கடத்திகள் ஒருங்கிணைக்கிறது. கிடைக்கக்கூடிய கடத்தி அளவுகள் பொதுவான கட்டிடம், உபகரணங்கள் மற்றும் விநியோக பயன்பாடுகளை உள்ளடக்கியது, பட்டியலிடப்பட்ட விவரக்குறிப்புகளில் திடமான மற்றும் தனிமைப்படுத்தப்பட்ட கடத்தி கட்டுமானங்கள் சேர்க்கப்பட்டுள்ளன. கேபிள் அளவு, நிறுவல் முறை மற்றும் திட்டத் தேவைகள் ஆகியவை உற்பத்திக்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.
| பெயரளவு பிரிவு (மிமீ²) | குறைந்தபட்சம் கடத்தி கம்பிகள் | கடத்தி OD (மிமீ) | XLPE இன்சுலேஷன் தடிமன் (மிமீ) | தோராயமாக காப்பு OD (மிமீ) | அதிகபட்சம். கடத்தி எதிர்ப்பு 20℃ (Ω/கிமீ) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1.36 ± 0.02 | 0.7 | 3.0 | 12.1 |
| 1.5 (பி) | 7 | 1.56 ± 0.02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1.75 ± 0.02 | 0.7 | 3.4 | 7.41 |
| 2.5 (B) | 7 | 2.01 ± 0.02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2.22 ± 0.02 | 0.7 | 3.8 | 4.61 |
| 4 (பி) | 7 | 2.52 ± 0.02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2.72 ± 0.03 | 0.7 | 4.3 | 3.08 |
| 6 (பி) | 7 | 3.09 ± 0.03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3.9 ± 0.10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5.0 ± 0.10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6.1 ± 0.10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7.1 ± 0.10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8.2 ± 0.15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9.8 ± 0.15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11.6 ± 0.15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13.2 ± 0.15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14.6 ± 0.20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16.2 ± 0.20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18.5 ± 0.20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20.5 ± 0.20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23.3 ± 0.20 | 2.0 | 27.5 | 0.0470 |
கடத்தி கேபிளின் முக்கிய மின்னோட்ட பாதையை வழங்குகிறது. வழங்கப்பட்ட விவரக்குறிப்புகள் சிறிய குறுக்குவெட்டுகளில் திடமான மற்றும் தனிமைப்படுத்தப்பட்ட கட்டுமானங்களை உள்ளடக்கியது, அதே நேரத்தில் பெரிய அளவுகள் பல கம்பி ஸ்ட்ராண்டட் கண்டக்டர்களைப் பயன்படுத்துகின்றன. 20℃ இல் கடத்தி எதிர்ப்பு மதிப்புகள் விவரக்குறிப்பு சரிபார்ப்புக்கான தொழில்நுட்ப அட்டவணையில் பட்டியலிடப்பட்டுள்ளன.
குறுக்கு-இணைக்கப்பட்ட பாலிஎதிலீன் செப்பு கடத்தியைச் சுற்றி முதன்மை மின் காப்பு வழங்குகிறது. சாதாரண தெர்மோபிளாஸ்டிக் பாலிஎதிலினுடன் ஒப்பிடும்போது, அதிக வெப்ப திறன் மற்றும் நிலையான காப்பு பண்புகள் தேவைப்படும் மின் கேபிள்களுக்கு XLPE பொதுவாக தேர்ந்தெடுக்கப்படுகிறது. உண்மையான இயக்க வெப்பநிலை வரம்புகள் பொருந்தக்கூடிய தயாரிப்பு விவரக்குறிப்பைப் பின்பற்ற வேண்டும்.
கடத்தி விட்டம், காப்பு தடிமன் மற்றும் தோராயமான தனிமைப்படுத்தப்பட்ட விட்டம் பெயரளவு குறுக்குவெட்டுடன் மாறுபடும். டெர்மினல்கள், வழித்தடங்கள், கேபிள் தட்டுகள் மற்றும் பிற நிறுவல் கூறுகளுடன் கேபிள் இணக்கத்தன்மையை சரிபார்க்கும் போது இந்த மதிப்புகள் முக்கியம்.
கேபிள் நிறுவலின் போது சாதாரண கையாளுதலுக்கு எதிராக காப்பு பாதுகாப்பு வழங்குகிறது. இருப்பினும், கேபிளை ஒரு பிரத்யேக நெகிழ்வான அல்லது கவச கட்டுமானத்திற்கு மாற்றாக கருதக்கூடாது, அங்கு நிறுவல் தொடர்ச்சியான இயக்கம், கடுமையான இயந்திர தாக்கம், அதிகப்படியான இழுக்கும் சக்தி அல்லது பிற சிறப்பு நிலைமைகளை உள்ளடக்கியது.
ஒரு செப்பு கடத்தி மற்றும் XLPE இன்சுலேஷன் ஆகியவற்றின் கலவையானது மின்சார விநியோகத்திற்கான வழக்கமான குறைந்த மின்னழுத்த மின்-கேபிள் கட்டுமானத்தை வழங்குகிறது. கடத்தி எதிர்ப்பு, காப்பு பரிமாணங்கள் மற்றும் மின்னழுத்தம் தாங்கும் தேவைகள் ஆகியவை ஏற்றுக்கொள்ளும் முன் பொருந்தக்கூடிய தரநிலை மற்றும் திட்ட விவரக்குறிப்புக்கு எதிராக சரிபார்க்கப்பட வேண்டும்.
காப்பர் XLPE குறைந்த மின்னழுத்த மின் கேபிளை, பெயரளவு மின்னோட்டத்தின் அடிப்படையில் குறுக்குவெட்டைத் தேர்ந்தெடுப்பதை விட, மின் சுமை, நிறுவல் சூழல் மற்றும் தேவையான கடத்தி கட்டுமானத்தின் படி குறிப்பிடலாம்.
முடிக்கப்பட்ட கேபிள் பரிமாணங்கள் பொருந்தக்கூடிய தயாரிப்பு விவரக்குறிப்புக்கு எதிராக சரிபார்க்கப்பட வேண்டும். வழங்கப்பட்ட ஏசி மின்னழுத்த சோதனைத் தேவைக்கு, கேபிள் தாங்கும்5 நிமிடங்களுக்கு 3.5 கி.விசுற்றுப்புற வெப்பநிலையில் முறிவு இல்லாமல். ஆர்டர் செய்யப்பட்ட கேபிளின் தொடர்புடைய தரத்திற்கு எதிராக பொருந்தக்கூடிய சோதனை நடைமுறை மற்றும் ஏற்றுக்கொள்ளும் அளவுகோல்கள் உறுதிப்படுத்தப்பட வேண்டும்.
தொடர்ச்சியான அடையாளப்படுத்தலில், பொருந்தக்கூடிய குறிக்கும் தேவைகளின்படி, உற்பத்தியாளர் பெயர், தயாரிப்பு மாதிரி மற்றும் மதிப்பிடப்பட்ட மின்னழுத்தம் ஆகியவை அடங்கும். ஒரு வெளிநாட்டு அல்லது திட்ட-குறிப்பிட்ட பயன்பாட்டிற்காக கேபிள் வழங்கப்படும் போது குறிப்பிட்ட குறிக்கும் உள்ளடக்கத்தை உற்பத்திக்கு முன் உறுதிப்படுத்த முடியும்.
ஆய்வு கடத்தி எதிர்ப்பு, பரிமாண அளவீடுகள், காப்பு நிலை மற்றும் குறிப்பிட்ட மின் சோதனைகளை உள்ளடக்கியது. திட்டத்திற்கு தொழிற்சாலை ஆய்வுப் பதிவுகள் அல்லது கூடுதல் சோதனை ஆவணங்கள் தேவைப்படும்போது, ஆர்டர் செய்யப்படும் போது அந்தத் தேவைகள் உறுதிப்படுத்தப்பட வேண்டும்.
கட்டிடங்கள், தொழிற்சாலைகள், அடித்தளங்கள் மற்றும் ஒத்த நிறுவல்களில் மின் விநியோகத்திற்காக கேபிள் தட்டுகளைப் பயன்படுத்தலாம். மின்சாரம் மற்றும் கட்டுப்பாட்டு கேபிள்கள் மின் வடிவமைப்பின் படி ஏற்பாடு செய்யப்பட வேண்டும், வெப்பச் சிதறலுக்கான போதுமான இடைவெளி மற்றும் ஆய்வுக்கான அணுகல். ஆதரவுகள், நிர்ணயம் இடைவெளிகள் மற்றும் கேபிள் பிரிப்பு ஆகியவை பொருந்தக்கூடிய நிறுவல் விவரக்குறிப்பைப் பின்பற்ற வேண்டும்.
நேரடியாக புதைப்பதற்கு, கேபிள் பாதை, புதைகுழி ஆழம், மண் நிலை மற்றும் இயந்திர பாதுகாப்பு ஆகியவை திட்ட வடிவமைப்பின் படி தீர்மானிக்கப்பட வேண்டும். முட்டையிடும் போது கூர்மையான பொருள்கள் மற்றும் அதிகப்படியான இயந்திர அழுத்தம் தவிர்க்கப்பட வேண்டும். நிறுவல் அகழ்வாராய்ச்சி அல்லது வெளிப்புற தாக்கத்திற்கு வெளிப்படும் போது, கூடுதல் இயந்திர பாதுகாப்பு கருதப்பட வேண்டும்.
பகிர்வு சுவர்கள், தரை கட்டமைப்புகள் மற்றும் பிற பாதுகாக்கப்பட்ட பாதைகளில் மறைக்கப்பட்ட வயரிங் செய்ய கன்ட்யூட் நிறுவல் பயன்படுத்தப்படலாம். குழாயின் உட்புறம் குப்பைகள் மற்றும் கூர்மையான விளிம்புகள் இல்லாமல் இருக்க வேண்டும், மேலும் கேபிள் இழுத்தல் அனுமதிக்கப்பட்ட இயந்திர வரம்புகளுக்குள் இருக்க வேண்டும். கேபிள் இணைப்புகள் மறைக்கப்பட்ட குழாய் பிரிவுகளுக்குள் இல்லாமல் அணுகக்கூடிய சந்திப்பு பெட்டிகள் அல்லது விநியோக உபகரணங்களில் அமைந்திருக்க வேண்டும்.
உயரமான செங்குத்து நிறுவல்களுக்கு கேபிளின் எடை மற்றும் பொருத்துதல் ஏற்பாட்டிற்கு கவனம் தேவை. கேபிள்கள் அவற்றின் முழு எடையும் ஒரே இணைப்புப் புள்ளியில் செயல்பட அனுமதிக்காமல் பொருத்தமான இடைவெளியில் ஆதரிக்கப்பட வேண்டும். சேவையின் போது அதிக இயக்கம் மற்றும் இயந்திர அழுத்தத்தை சரிசெய்யும் அமைப்பு தடுக்க வேண்டும்.
வெளிப்புற நிறுவலுக்கு சூரிய ஒளி, வெப்பநிலை, ஈரப்பதம், இயந்திர பாதுகாப்பு மற்றும் கேபிள் உறை கட்டுமானம் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும். மேல்நிலை வழித்தடத்திற்கு, பொருத்தமான ஆதரவுகள் மற்றும் அனுமதிகள் வழங்கப்பட வேண்டும். மதிப்பிடப்பட்ட பயன்பாட்டு வரம்பிற்கு வெளியே உள்ள நிலைமைகளுக்கு கேபிள் வெளிப்படும் இடத்தில், மாற்று உறை அல்லது கேபிள் கட்டுமானம் தேவைப்படலாம்.
பட்டியலிடப்பட்ட விவரக்குறிப்புகள் 1.5 மிமீ² முதல் 400 மிமீ² வரை இருக்கும். சிறிய அளவுகளில் திடமான மற்றும் தனிமைப்படுத்தப்பட்ட கடத்தி விருப்பங்கள் அடங்கும், அதே நேரத்தில் பெரிய அளவுகள் மல்டி-வயர் ஸ்ட்ராண்டட் கட்டுமானங்களைப் பயன்படுத்துகின்றன. சுமை மின்னோட்டம், மின்னழுத்த வீழ்ச்சி, நிறுவல் முறை மற்றும் பொருந்தக்கூடிய மின் தேவைகளுக்கு ஏற்ப தேவையான அளவு தேர்ந்தெடுக்கப்பட வேண்டும்.
திடமான கடத்திகள் ஒற்றை கடத்தி வயரைப் பயன்படுத்துகின்றன, அதே சமயம் தனிமைப்படுத்தப்பட்ட கட்டுமானங்கள் பல கம்பிகளைக் கொண்டிருக்கும். திடமான கடத்திகள் நிலையான வயரிங் பொருத்தமாக இருக்கும், அங்கு நெகிழ்வுத்தன்மை ஒரு முக்கிய தேவை இல்லை. ஸ்டிரான்ட் கண்டக்டர்கள், கேபிளை உபகரணங்களைச் சுற்றியோ அல்லது மிகவும் சிக்கலான நிறுவல் பாதைகள் வழியாகவோ அனுப்ப வேண்டிய இடத்தில் எளிதாகக் கையாளும்.
கடத்தியின் குறுக்குவெட்டு, கடத்தி கட்டுமானம், மதிப்பிடப்பட்ட மின்னழுத்தம், தேவையான கேபிள் நீளம், அளவு, நிறுவல் முறை மற்றும் விநியோக இலக்கு ஆகியவற்றை வழங்கவும். திட்ட ஆர்டர்களுக்கு, பொருந்தக்கூடிய தரநிலை, ஆய்வு ஆவணங்கள், குறிக்கும் தேவைகள் மற்றும் பேக்கேஜிங் விவரக்குறிப்புகள் ஆகியவை உறுதிப்படுத்தப்பட வேண்டும்.
தனிப்பயன் கேபிள் நீளம் மற்றும் அடையாளக் குறியிடல் ஆகியவை உற்பத்தி விவரக்குறிப்பு மற்றும் ஆர்டர் அளவு ஆகியவற்றின் படி விவாதிக்கப்படலாம். தனிப்பயன் ஆர்டர்களுக்கு, தேவையான நீளம், சகிப்புத்தன்மை, குறிக்கும் உள்ளடக்கம், பேக்கேஜிங் முறை மற்றும் விநியோக அட்டவணை ஆகியவற்றை வழங்கவும், எனவே இந்த விவரங்களை உற்பத்திக்கு முன் மதிப்பாய்வு செய்யலாம்.
பொருந்தக்கூடிய தயாரிப்பு தரநிலை மற்றும் கொள்முதல் விவரக்குறிப்பைப் பொறுத்து, ஆய்வில் கடத்தி எதிர்ப்பு, பரிமாண அளவீடுகள், காப்பு தொடர்பான காசோலைகள் மற்றும் ஏசி மின்னழுத்தம் தாங்கும் சோதனை ஆகியவை அடங்கும். ஒரு திட்டத்திற்கு ஒரு குறிப்பிட்ட தொழிற்சாலை சோதனை அறிக்கை அல்லது ஆய்வு வடிவம் தேவைப்பட்டால், இது தயாரிப்பிற்கு முன் தெரிவிக்கப்பட வேண்டும்.
தேர்ந்தெடுக்கப்பட்ட கேபிள் கட்டுமானம் மற்றும் உறை நிறுவல் சூழலுக்கு பொருத்தமானதாக இருக்கும்போது வெளிப்புற அல்லது நிலத்தடி பயன்பாடுகளுக்கு இது கருதப்படலாம். மண் நிலைகள், ஈரப்பதம், சூரிய ஒளி, இயந்திர ஏற்றுதல் மற்றும் நிறுவல் வெப்பநிலை ஆகியவை விவரக்குறிப்பு உறுதிப்படுத்தலுக்கு முன் மதிப்பாய்வு செய்யப்பட வேண்டும்.
ஒரு நிலையான குறைந்த மின்னழுத்த மின்-கேபிள் கட்டுமானம், தொடர்ச்சியான இழுத்தல், மீண்டும் மீண்டும் வளைத்தல் அல்லது முறுக்கு இயக்கம் ஆகியவற்றிற்காக தானாகவே குறிப்பிடப்படக்கூடாது. இந்தத் தேவைகளைக் கொண்ட உபகரணங்கள் பொதுவாக மொபைல் சேவைக்காக குறிப்பாக மதிப்பிடப்பட்ட ஒரு நெகிழ்வான கேபிள் கட்டுமானத்தை அழைக்கிறது.
தயாரிப்பு மாதிரி, கடத்தி குறுக்குவெட்டு, கடத்தி கட்டுமானம், காப்பு பரிமாணங்கள், கேபிள் நீளம், குறிக்கும் மற்றும் பொருந்தக்கூடிய தரநிலை ஆகியவற்றை உறுதிப்படுத்தவும். தொடர்ச்சியான திட்டங்களுக்கு, இந்த விவரக்குறிப்புகளை சீராக வைத்திருப்பது, உற்பத்தித் தொகுதிகளுக்கு இடையே உள்ள வேறுபாடுகளைக் குறைக்க உதவுகிறது மற்றும் உள்வரும் ஆய்வுகளை எளிதாக்குகிறது.
தேவையான கடத்தி அளவு, கட்டுமானம், கேபிள் நீளம், அளவு, நிறுவல் முறை மற்றும் இலக்கு ஆகியவற்றை வழங்கவும்.கியான்செங்தொழில்நுட்ப தேவைகளை மதிப்பாய்வு செய்து உற்பத்திக்கு முன் கிடைக்கக்கூடிய விவரக்குறிப்பு மற்றும் ஆவணங்களை உறுதிப்படுத்த முடியும்.
