அலுமினியம் XLPE குறைந்த மின்னழுத்த மின் கேபிள்

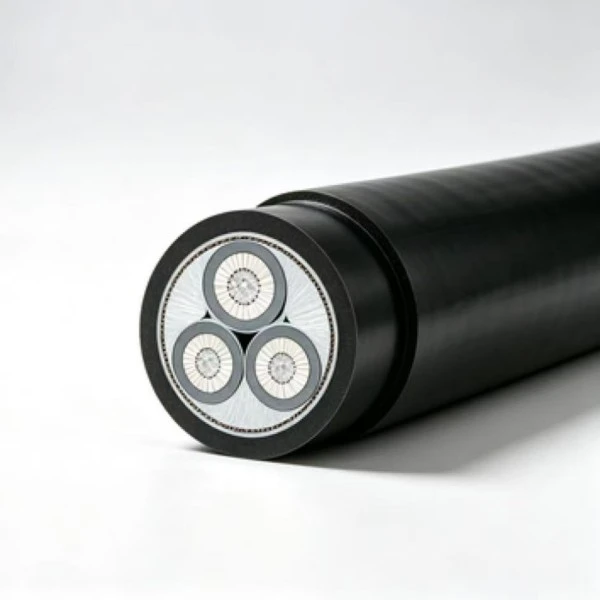

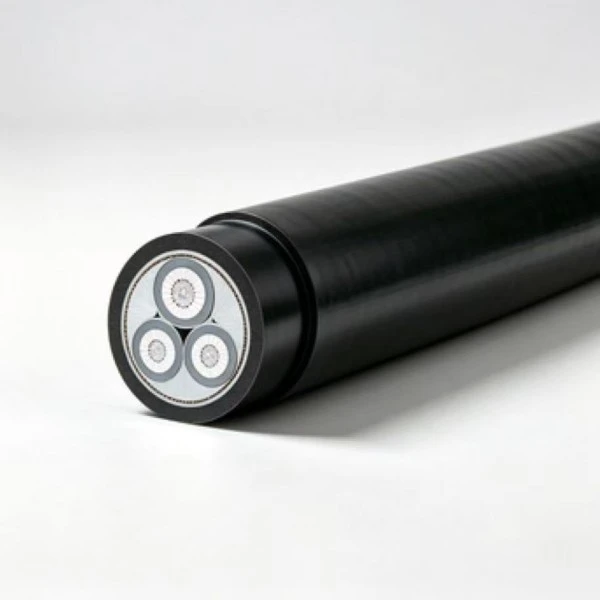

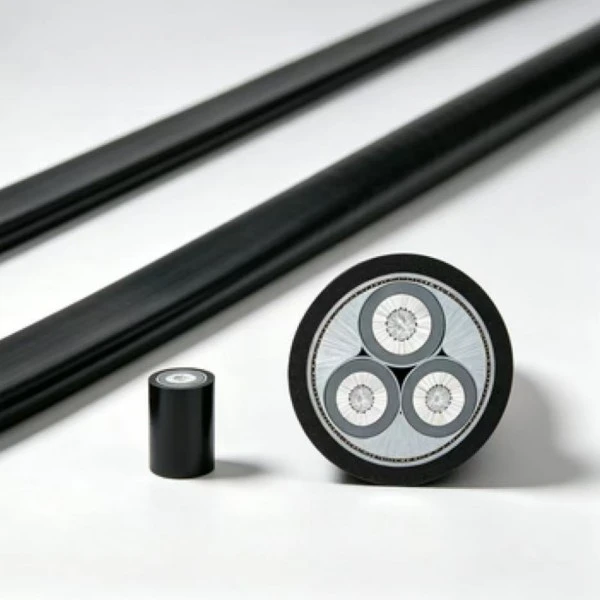

அலுமினியம் XLPE குறைந்த மின்னழுத்த மின் கேபிள் 0.6/1 kV குறைந்த மின்னழுத்த மின் விநியோகத்திற்காக XLPE இன்சுலேஷன் கொண்ட அலுமினிய கடத்திகளைப் பயன்படுத்துகிறது. அலுமினிய கடத்தி செப்பு கட்டுமானத்துடன் ஒப்பிடும்போது கேபிள் எடையை குறைக்கிறது, அதே நேரத்தில் XLPE குறிப்பிட்ட இயக்க வெப்பநிலையில் நிலையான மின் காப்பு வழங்குகிறது. தொழிற்சாலைகள், வெளிப்புற விநியோக அமைப்புகள், கேபிள் அகழிகள் மற்றும் தயாரிப்பு விவரக்குறிப்புடன் பொருந்தக்கூடிய பிற பயன்பாடுகளில் நிலையான நிறுவல்களுக்காக கேபிளை உள்ளமைக்க முடியும்.

தயாரிப்பு பரிமாணங்கள் மற்றும் தொழில்நுட்ப அளவுருக்கள்

பகுதி வெளியேற்ற சோதனை

தொழில்நுட்ப செயல்திறன்

வளைக்கும் ஆரம்

ஒற்றை மைய கேபிள்களுக்கு, அனுமதிக்கப்பட்ட வளைக்கும் ஆரம் \(20\times(d+D)\pm5\%\).

மல்டி-கோர் கேபிள்களுக்கு, அனுமதிக்கப்பட்ட வளைக்கும் ஆரம் \(15\times(d+D)\pm5\%\).

D = கேபிளின் உண்மையான வெளிப்புற விட்டம் (மிமீ)

ஈ = கடத்தியின் உண்மையான விட்டம் (மிமீ)

முட்டையிடும் வெப்பநிலை

0℃க்குக் கீழே வைக்கும் போது முன் சூடாக்குவது கட்டாயம். காப்பு அல்லது உறைக்கு இயந்திர சேதம் ஏற்படும் அபாயத்தைக் குறைக்க, பொருந்தக்கூடிய குறைந்த-வெப்பநிலை இடும் நடைமுறையின்படி கேபிள் கையாளப்பட்டு நிறுவப்பட வேண்டும்.

முட்டையிடும் உயர வேறுபாடு

வழங்கப்பட்ட தொழில்நுட்ப தகவலின் படி செங்குத்து இடும் உயர வித்தியாசத்தில் எந்த தடையும் இல்லை. செங்குத்து வழிகளைத் திட்டமிடும்போது நிறுவல் முறை, நிர்ணயம் ஏற்பாடு மற்றும் கேபிள் எடை ஆகியவை இன்னும் கருத்தில் கொள்ளப்பட வேண்டும்.

வெவ்வேறு சுற்றுப்புற வெப்பநிலைகளின் கீழ் அம்பாசிட்டி கரெக்ஷன் குணகங்கள்

இடுதல் & பயன்பாட்டுக் காட்சிகள்

தொழிற்சாலை வளாகத்திற்குள் உட்புற நிலையான இடுதல்

அலுமினிய XLPE குறைந்த மின்னழுத்த மின் கேபிளை தொழிற்சாலை பட்டறைகள், கிடங்குகள் மற்றும் பிற தொழில்துறை கட்டிடங்களுக்குள் நிலையான குறைந்த மின்னழுத்த விநியோகத்திற்காகப் பயன்படுத்தலாம். வழக்கமான ரூட்டிங் கேபிள் தட்டுகள் மற்றும் சுவரில் பொருத்தப்பட்ட கேபிள் அமைப்புகளை உள்ளடக்கியது. கடத்தி அளவைத் தேர்ந்தெடுக்கும்போது, ​​இணைக்கப்பட்ட சுமை, நிறுவல் ஏற்பாடு, சுற்றுப்புற வெப்பநிலை மற்றும் தேவையான மின்னழுத்த வீழ்ச்சி ஆகியவை ஒன்றாகச் சரிபார்க்கப்பட வேண்டும்.

வெளிப்புற வெளிப்படும் இடுதல்

வெளிப்புற நிலையான நிறுவல்களுக்கு, திட்ட விவரக்குறிப்பால் அனுமதிக்கப்படும் பொருத்தமான கட்டமைப்புகள், பயன்பாட்டு துருவங்கள் அல்லது பிற துணை அமைப்புகளுடன் கேபிளை அனுப்பலாம். உறை சாதாரண வெளிப்புற வெளிப்பாட்டிற்கு பாதுகாப்பை வழங்குகிறது, அதே நேரத்தில் நீண்ட கால சூரிய ஒளி, வெப்பநிலை மாற்றங்கள், ஈரப்பதம் மற்றும் இயந்திர ஏற்றுதல் ஆகியவற்றை நிறுவலின் போது கருத்தில் கொள்ள வேண்டும்.

கேபிள் அகழிகள் மற்றும் சுரங்கங்களில் இடுதல்

கேபிள் அகழிகள் மற்றும் பயன்பாட்டு சுரங்கங்கள் நிலையான மின்-விநியோக சுற்றுகளுக்கு பொதுவான வழிகளை வழங்குகின்றன. நிறுவல் போதுமான வெப்பச் சிதறலை அனுமதிக்க வேண்டும் மற்றும் பொருத்தமான ஆதரவையும் பாதுகாப்பையும் வழங்க வேண்டும். மூடப்பட்ட அல்லது குழுவாக்கப்பட்ட நிறுவல்களில், காற்று-மதிப்பீடு செய்யப்பட்ட மின்னோட்டத்தை நேரடியாகப் பயன்படுத்துவதற்குப் பதிலாக, திறன் திருத்தம் காரணிகள் மற்றும் உண்மையான சுற்றுப்புற நிலைமைகளைக் கருத்தில் கொள்ள வேண்டும்.

நேரடியாக மண்ணில் புதைத்தல்

கேபிள் கட்டுமானம், மண் நிலைமைகள் மற்றும் இயந்திர பாதுகாப்பு ஆகியவை திட்டத் தேவைகளைப் பூர்த்தி செய்யும் இடத்தில் நேரடியாக அடக்கம் செய்யலாம். புதைகுழி ஆழம், வடிகால், வெளிப்புற ஏற்றுதல் மற்றும் எதிர்கால அகழ்வாராய்ச்சிக்கான சாத்தியம் ஆகியவை நிறுவலுக்கு முன் மதிப்பாய்வு செய்யப்பட வேண்டும். அரிக்கும் மண் அல்லது குறிப்பிடத்தக்க இயந்திர சக்திகளுக்கு வெளிப்படும் இடங்களில் பாதுகாப்பு நடவடிக்கைகள் தேவைப்படலாம்.

புதிய கிராமப்புற மின்-கட்டம் சீரமைப்பு திட்டங்கள்

கிராமப்புற மின்-கட்டம் புதுப்பித்தல் மற்றும் அதுபோன்ற உள்கட்டமைப்பு வேலைகளில் நிலையான குறைந்த மின்னழுத்த விநியோகத்திற்காக கேபிள் பரிசீலிக்கப்படலாம். அலுமினிய கடத்திகள் கேபிள் எடையைக் குறைக்கின்றன, நீண்ட கேபிள் பாதைகளுக்கு கணிசமான போக்குவரத்து மற்றும் நிறுவல் வேலை தேவைப்படும் இடங்களில் இது பயனுள்ளதாக இருக்கும். கண்டக்டர் அளவு எதிர்பார்க்கப்படும் சுமை, பாதை நீளம், மின்னழுத்தம்-துளி தேவை மற்றும் நிறுவல் நிலைமைகளைப் பின்பற்ற வேண்டும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: கேபிள் எந்த மின்னழுத்த வகுப்பிற்கு பொருந்தும்? வெளிப்புற திட்டங்களுக்கு இதைப் பயன்படுத்த முடியுமா?

A: பொதுவான குறைந்த மின்னழுத்த மின் விநியோகத்திற்கு மதிப்பிடப்பட்ட மின்னழுத்தம் 0.6/1 kV ஆகும். கட்டுமானம் மற்றும் திட்ட நிலைமைகளைப் பொறுத்து, நிறுவல் முறைகளில் வெளிப்புற மேல்நிலை ரூட்டிங், கேபிள் அகழிகள் மற்றும் சில நேரடி-புதைக்கப்பட்ட பயன்பாடுகள் ஆகியவை அடங்கும். வெளிப்புற பயன்பாடு சூரிய ஒளி, மழை, வெப்பநிலை, இயந்திர பாதுகாப்பு மற்றும் குறிப்பிட்ட உறை பண்புகள் ஆகியவற்றை கணக்கில் எடுத்துக்கொள்ள வேண்டும்.

Q2: குறைந்தபட்ச வளைக்கும் ஆரம் என்ன, குறைந்த வெப்பநிலையில் கேபிளை நிறுவ முடியுமா?

ப: சிங்கிள்-கோர் கேபிள்களுக்கு, குறிப்பிட்ட வளைக்கும் தேவை \(20\times(d+D)\pm5\%\), அதே சமயம் மல்டி-கோர் கேபிள்களுக்கான தேவை \(15\times(d+D)\pm5\%\). முட்டையிடும் சுற்றுப்புற வெப்பநிலை 0℃க்குக் குறைவாக இருக்கும்போது முன்-சூடாக்குதல் தேவைப்படுகிறது. குறைந்த வெப்பநிலையில் கேபிளை வலுக்கட்டாயமாக வளைக்கவோ அல்லது இழுக்கவோ கூடாது, ஏனெனில் PVC அல்லது பிற பாலிமெரிக் உறை பொருட்கள் குறைந்த நெகிழ்வுத்தன்மையை ஏற்படுத்தும்.

Q3: என்ன கடத்தி குறுக்குவெட்டுகள் உள்ளன, மேலும் கேபிளை தனிப்பயன் நீளத்தில் வழங்க முடியுமா?

ப: வழங்கப்பட்ட தொழில்நுட்ப அட்டவணை 1.5 மிமீ² முதல் 1000 மிமீ² வரையிலான பெயரளவு குறுக்குவெட்டுகளை உள்ளடக்கியது. கிடைக்கும் என்பது தேவையான விவரக்குறிப்பு மற்றும் உற்பத்தி அட்டவணையைப் பொறுத்தது. ப்ராஜெக்ட் ஆர்டர்களுக்கு கட்-டு-லெங்த் தேவைகள் மற்றும் கேபிள் மார்க்கிங் பற்றி விவாதிக்கலாம், உற்பத்திக்கு முன் உறுதி செய்யப்பட்ட அளவு, நடத்துனர் அளவு மற்றும் தேவையான விநியோக தேதி.

Q4: தாமிரத்திற்குப் பதிலாக அலுமினியத்தைத் தேர்ந்தெடுக்கும்போது முக்கியமாகக் கவனிக்க வேண்டியது என்ன?

A: அலுமினியமானது தாமிரத்தை விட குறைந்த அடர்த்தியைக் கொண்டுள்ளது, கேபிள் எடையைக் குறைக்கிறது மற்றும் பல நிறுவல்களுக்கு போக்குவரத்து மற்றும் கையாளுதலை எளிதாக்குகிறது. கடத்தி பொருள் பல பயன்பாடுகளில் குறைந்த பொருள் செலவைக் கொண்டுள்ளது. இருப்பினும், நடத்துனர் தேர்வு பொருள் விலையை மட்டும் அடிப்படையாகக் கொண்டிருக்கக்கூடாது; மின்னோட்டத்தை சுமக்கும் திறன், மின்னழுத்த வீழ்ச்சி, பாதை நீளம், இணைப்பு முறை மற்றும் நிறுவல் நிலைகள் அனைத்தையும் சரிபார்க்க வேண்டும்.

Q5: வெளிநாட்டு திட்டங்களுக்கு ஆங்கில மொழி சோதனை அறிக்கைகள் மற்றும் தொழில்நுட்ப ஆவணங்களை வழங்க முடியுமா?

ப: தயாரிப்பு விவரக்குறிப்பு மற்றும் ஆர்டர் தேவைகளுக்கு ஏற்ப தொடர்புடைய தொழிற்சாலை ஆய்வு பதிவுகள் மற்றும் மின் சோதனை ஆவணங்கள் வழங்கப்படலாம். வெளிநாட்டு திட்ட மதிப்பாய்வு அல்லது சுங்க ஆவணங்கள் தேவைப்படும்போது ஆங்கில மொழி ஆவணங்களைத் தயாரிக்கலாம். இலக்கு சந்தை மற்றும் திட்ட ஏற்புத் தேவைகளுக்கு ஏற்ப சரியான சான்றிதழ்கள், சோதனை அறிக்கைகள் மற்றும் ஆவண வடிவம் உறுதிப்படுத்தப்பட வேண்டும்.

Q6: நேரடியாக அடக்கம் செய்வதற்கு கூடுதல் பாதுகாப்பு தேவையா?

ப: கேபிள் கட்டுமானம் மற்றும் தள நிலைமைகள் பொருந்தக்கூடிய தேவைகளைப் பூர்த்தி செய்யும் இடங்களில் மட்டுமே நேரடி அடக்கம் செய்யப்பட வேண்டும். வலுவான மண் அரிப்பு, அதிக ஈரப்பதம், வாகனம் ஏற்றுதல், அகழ்வாராய்ச்சி செயல்பாடு அல்லது பிற இயந்திர அபாயங்களுக்கு கேபிள் வெளிப்படும் இடத்தில் பாதுகாப்பு சட்டைகள் அல்லது வழித்தடங்கள் கருதப்படலாம். முறையான புதைகுழி ஆழம் மற்றும் வடிகால் ஆகியவை நிறுவல் திட்டத்தில் சேர்க்கப்பட வேண்டும்.

Q7: நிலையான மற்றும் தனிப்பயன் ஆர்டர்களுக்கான டெலிவரி நேரத்தை எது தீர்மானிக்கிறது?

A: முன்னணி நேரம் கடத்தி குறுக்குவெட்டு, கேபிள் கட்டுமானம், ஆர்டர் அளவு, உற்பத்தி திறன், பேக்கேஜிங் மற்றும் ஆவணப்படுத்தல் தேவைகளைப் பொறுத்தது. பொருட்கள் மற்றும் திறன் கிடைக்கும் போது நிலையான விவரக்குறிப்புகள் குறுகிய உற்பத்தி அட்டவணைகளைக் கொண்டிருக்கலாம். தனிப்பயன் அல்லது பெரிய அளவிலான ஆர்டர்கள் முன்கூட்டியே தொழிற்சாலையுடன் உறுதிப்படுத்தப்பட வேண்டும், இதனால் உற்பத்தி மற்றும் ஏற்றுமதி திட்ட அட்டவணையுடன் ஒருங்கிணைக்கப்படும்.

Q8: சுற்றுப்புற வெப்பநிலை கேபிளின் மின்னோட்டத்தை எடுத்துச் செல்லும் திறனை எவ்வாறு பாதிக்கிறது?

A: சுற்றுப்புற வெப்பநிலையுடன் அனுமதிக்கக்கூடிய தற்போதைய மாற்றங்கள், ஏனெனில் சுற்றியுள்ள வெப்பநிலை உயரும் அல்லது குறையும் போது வெப்பச் சிதறல் நிலைகள் மாறும். கடத்தி அளவு மற்றும் நிறுவல் முறையைத் தேர்ந்தெடுக்கும்போது தொழில்நுட்ப அட்டவணையில் வழங்கப்பட்ட திருத்தம் குணகங்களைக் கருத்தில் கொள்ள வேண்டும். கேபிள் குழுவாக்கம், காற்றோட்டம், மண்ணின் வெப்பநிலை மற்றும் புதைகுழி நிலைமைகள் ஆகியவையும் உண்மையான அனுமதிக்கப்பட்ட மின்னோட்டத்தை பாதிக்கலாம்.

திட்ட விசாரணைகளுக்கு, தேவையான மின்னழுத்தம், கடத்தி குறுக்குவெட்டு, கேபிள் நீளம், நிறுவல் முறை, சுற்றுப்புற நிலைமைகள் மற்றும் அளவு ஆகியவை வழங்கப்பட வேண்டும், இதனால் பொருத்தமான விவரக்குறிப்பு மற்றும் தொழில்நுட்ப ஆவணங்கள் உறுதிப்படுத்தப்படும்.
