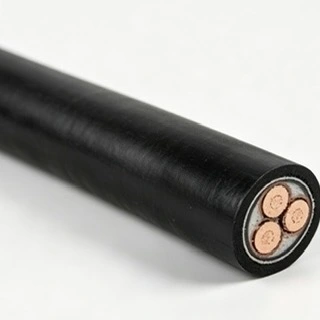

உயர் மின்னழுத்த மின் விநியோக பொறியியல் திட்டங்களுக்கு, Qiancheng 18/30kV XLPE இன்சுலேட்டட் பவர் கேபிள் விருப்பத் தேர்வாகும். இது 30-kV-வகுப்பு மின் பரிமாற்றம் மற்றும் விநியோகத் திட்டங்களின் கட்டுமானத் தேவைகளைப் பூர்த்தி செய்கிறது.
|
பெயரளவு நடத்துனர் குறுக்குவெட்டு பகுதி (மிமீ²) |
காப்பு தடிமன் (மிமீ) |
உறை தடிமன் (மிமீ) |
தோராயமான கேபிள் வெளிப்புற விட்டம் (மிமீ) |
Cu கடத்தியின் DC எதிர்ப்பு (Ω/km) |
அல் கடத்தியின் DC எதிர்ப்பு (Ω/km) |
சோதனை மின்னழுத்தம் (kV/5min) |
காற்றில் Cu இன் அலைவீச்சு (A) |
காற்றின் அலை (A) |
நேரடி-புதைக்கப்பட்ட மண்ணில் Cu வின் பரப்பளவு (A) |
நேரடி-புதைக்கப்பட்ட மண்ணில் ஆலின் அலை அளவு (A) |
|
1×501×70 |
8.08.0 |
2.02.1 |
33.334.9 |
0.3870.268 |
0.6410.443 |
6363 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
8.08.0 |
2.12.2 |
36.738.2 |
0.1930.153 |
0.3200.253 |
6363 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
8.08.0 |
2.22.3 |
39.941.5 |
0.1240.0991 |
0.2060.164 |
6363 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
8.08.0 |
2.32.4 |
44.046.3 |
0.07540.0601 |
0.1250.100 |
6363 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
8.08.0 |
2.52.6 |
49.652.8 |
0.04700.0366 |
0.07780.0605 |
6363 |
745885 |
585680 |
680765 |
520595 |
|
1×6303×503×70 |
8.08.08.0 |
2.73.13.2 |
56.469.072.5 |
0.02830.3870.268 |
0.04690.6410.443 |
636363 |
980165210 |
790130165 |
860180220 |
680140170 |
|
3×953×120 |
8.08.0 |
3.43.5 |
77.080.0 |
≤0.193≤0.153 |
≤0.320≤0.253 |
6363 |
255290 |
200225 |
265300 |
210235 |
|
3×1503×185 |
8.08.0 |
3.63.7 |
83.587.0 |
≤0.1240.0991 |
0.2060.164 |
6363 |
330435 |
255295 |
340380 |
260300 |
|
3×2403×3003×400 |
8.08.08.0 |
3.94.04.3 |
92.297.3104.5 |
0.07540.06010.0470 |
0.1250.1000.0778 |
636363 |
495565640 |
345390450 |
435485520 |
345390440 |
உயர்தர XLPE குறுக்கு-இணைக்கப்பட்ட பாலிஎதிலீன் இன்சுலேஷன் ஏற்றுக்கொள்ளப்பட்டது, டிரிபிள்-கோ-எக்ஸ்ட்ரூஷன் தயாரிப்பு லைன் மற்றும் ஆன்லைன் லேசர் தடிமன் அளவீடு ஆகியவை ஒரே மாதிரியான காப்பு தடிமன் மற்றும் நீர்-மர உற்பத்தியைத் தடுக்கின்றன. சாதாரண கேபிள்களுடன் ஒப்பிடுகையில், இது குறைந்த மின்கடத்தா இழப்பை வழங்குகிறது, வெளிப்புற சேவை வாழ்க்கை 40 ஆண்டுகள் வரை வடிவமைக்கப்பட்டுள்ளது.
மடி வீதம் ≥25% கொண்ட இரட்டை செப்பு-டேப் கவசம். இது கடுமையான மின்னழுத்த-தடுப்பு மற்றும் பகுதி-வெளியேற்ற சோதனைகளை கடந்து, பெரிய அளவிலான பவர்-கிரிட் சுமை ஏற்ற இறக்கங்களை சமாளிக்கும் மற்றும் எதிர்பாராத முறிவு மற்றும் மின் தடையின் அபாயங்களைக் குறைக்கும் திறன் கொண்டது.
காப்பர்-கோர் பதிப்புகள் குறைந்த வரி இழப்பைக் கொண்டுள்ளன, குறுகிய தூர கனரக-சுமை துணை மின்நிலையங்களுக்கு ஏற்றது. அலுமினியம்-கோர் YJLV சுய-எடையை 30% குறைக்கிறது, மொத்த போக்குவரத்தை திறம்பட குறைக்கிறது மற்றும் நீண்ட தூர மின் பரிமாற்ற திட்டங்களுக்கான செலவுகளை குறைக்கிறது.
Qiancheng 18/30kV XLPE இன்சுலேட்டட் பவர் கேபிளின் ஒவ்வொரு தொகுதியும் சோதனை வீடியோக்கள் காப்பகப்படுத்தப்பட்டு சுயாதீன சோதனைக்கு உட்படுகிறது. கண்டறியக்கூடிய QR குறியீடுகள் வழங்கப்பட்டுள்ளன. மாதிரி மற்றும் பெருமளவில் உற்பத்தி செய்யப்பட்ட பொருட்களுக்கு இடையேயான தர முரண்பாடுகளைத் தவிர்க்க, வாடிக்கையாளர் ஆன்-சைட் சீரற்ற ஆய்வு ஆதரிக்கப்படுகிறது.
ஆலசன் இல்லாத குறைந்த-புகை மாறுபாடு எரிப்பு போது சிறிய நச்சுத்தன்மையற்ற புகையை உருவாக்குகிறது. பொது உள்கட்டமைப்பு திட்டங்களுக்கு தீ-பாதுகாப்பு ஏற்றுக்கொள்வதை எளிதாக நிறைவேற்ற, சீன மற்றும் ஆங்கிலம் இரண்டிலும் IEC சோதனை சான்றிதழ்களின் முழுமையான தொகுப்புகள் கிடைக்கின்றன.
பிரசவத்திற்கு முன் கடுமையான உயர் மின்னழுத்த தாங்கும் மற்றும் பகுதி வெளியேற்ற சோதனைகள் செய்யப்படுகின்றன. இது ஈரப்பதமான சுரங்கங்கள் மற்றும் இரசாயன ஆலை தளங்களில் நிலையான முறையில் இயங்குகிறது, குறுகிய சுற்று மற்றும் காப்பு முறிவின் தோல்வி அபாயங்களைக் குறைக்கிறது.
தனிப்பயன் ஆலசன் இல்லாத குறைந்த-புகைப் பதிப்பு தீயில் தன்னைத்தானே அணைக்கும் மற்றும் அரிக்கும் நச்சுப் புகைகளை வெளியிடுவதில்லை, தீ சூழ்நிலைகளில் பணியாளர்களை வெளியேற்றுவதைப் பாதுகாத்தல் மற்றும் அடர்த்தியாக ஆக்கிரமிக்கப்பட்ட பொறியியல் திட்டங்களுக்குப் பொருத்துதல்.
முதுமை-எதிர்ப்பு மற்றும் UV-எதிர்ப்பு. இது நீண்டகால நேரடி புதைக்கப்பட்ட அல்லது வெளிப்புற இடத்தின் கீழ் சேதம் மற்றும் வயதானதை எதிர்க்கிறது, அவ்வப்போது ஆய்வு மற்றும் கேபிள் மாற்றத்திற்கான செலவுகளை வெகுவாகக் குறைக்கிறது.
நகர்ப்புற துணை மின் நிலையங்கள், பெரிய அளவிலான தொழில்துறை பூங்காக்கள், சுரங்க மற்றும் இரசாயன தளங்கள், இரயில் போக்குவரத்து, நிலத்தடி விரிவான பயன்பாட்டு சுரங்கங்கள் மற்றும் புதிய ஆற்றல் மின் நிலையங்களுக்கான துணை மின் பரிமாற்ற பாதைகள்.
1.சுற்றுப்புற முட்டையிடும் வெப்பநிலை 0℃ க்கும் குறைவாக இருக்கக்கூடாது. மிருதுவான விரிசல் சேதத்தைத் தடுக்க குறைந்த வெப்பநிலையில் கட்டுமானத்திற்கு முன் கேபிள்களை முன்கூட்டியே சூடாக்க பரிந்துரைக்கப்படுகிறது.
2.குறைந்தபட்ச வளைக்கும் ஆரத்திற்கான விவரக்குறிப்புகளை கண்டிப்பாக பின்பற்றவும். உறையில் அரிப்பு மற்றும் நீர் உட்புகுதல் ஆகியவற்றைத் தவிர்க்க கூர்மையான விளிம்புகள் மற்றும் மூலைகளிலிருந்து வயரிங் வைத்திருங்கள், இது காப்பு வயதானதைத் தூண்டும்.
3.ஏற்றுக்கொள்ளக்கூடிய முட்டையிடும் முறைகளில் உட்புற கேபிள்-ட்ரே ரூட்டிங், கேபிள் சுரங்கங்கள், கேபிள் அகழிகள், கன்ட்யூட் நிறுவுதல் மற்றும் தளர்வான மண்ணில் நேரடியாக புதைத்தல் ஆகியவை அடங்கும். கவச கேபிள்கள் லேசான இயந்திர வெளிப்புற சக்திகளைத் தாங்கும்.
4.சிங்கிள்-கோர் ஏசி கேபிள்கள் எஃகு வழித்தடங்களுக்குள் தனியாக அனுப்பப்படக்கூடாது, இதனால் கேபிள் வயதானதை துரிதப்படுத்தும் சுழல் மின்னோட்ட வெப்பத்தைத் தவிர்க்கலாம்.
ப: ஆன்லைன் லேசர் தடிமன் அளவீடு கொண்ட டிரிபிள்-கோ-எக்ஸ்ட்ரூஷன் உற்பத்தி வரி உற்பத்தியின் போது காப்பு பரிமாணங்களைக் கண்காணிக்கப் பயன்படுகிறது. இது நிலையான XLPE இன்சுலேஷன் தடிமன் பராமரிக்க உதவுகிறது மற்றும் நிலையான மின்கடத்தா செயல்திறனை ஆதரிக்கிறது. வெளிப்புற பயன்பாடுகளுக்கான கூறப்பட்ட வடிவமைப்பு சேவை வாழ்க்கை குறிப்பிட்ட இயக்க நிலைமைகளின் கீழ் 40 ஆண்டுகளை எட்டும்.
ப: செப்பு-டேப் கவசம் ≥25% என்ற குறிப்பிட்ட மடி வீதத்தைக் கொண்டுள்ளது. மின்னழுத்த-தாங்கும் மற்றும் பகுதி-வெளியேற்ற சோதனையுடன் கூடிய பாதுகாப்பு அமைப்பு, மின் புலத்தை கட்டுப்படுத்த உதவுகிறது மற்றும் மின் அமைப்பு இயக்க சுமைகளில் மாற்றங்களை அனுபவிக்கும் போது காப்பு செயல்திறனை ஆதரிக்கிறது.
ப: குறைந்த தூரத்திற்கு அதிக கடத்துத்திறன் மற்றும் அதிக சுமை பரிமாற்றம் தேவைப்படும் இடங்களில் காப்பர்-கோர் கட்டுமானம் பொதுவாக கருதப்படுகிறது. அலுமினியம்-கோர் YJLV கட்டுமானமானது, குறைந்த கேபிள் எடை ஒரு முக்கிய காரணியாக இருக்கும் நீண்ட டிரான்ஸ்மிஷன் பாதைகளுக்கு பரிசீலிக்கப்படலாம். இறுதி தேர்வு தற்போதைய திறன், மின்னழுத்த வீழ்ச்சி, நிறுவல் நிலைமைகள் மற்றும் மொத்த கேபிள் நீளம் ஆகியவற்றைக் கணக்கிட வேண்டும்.
ப: பொருத்தமான உயர் மின்னழுத்த தாங்கும் மற்றும் பகுதி-வெளியேற்ற சோதனைகள் பொருந்தக்கூடிய தேவைகளுக்கு ஏற்ப மேற்கொள்ளப்படுகின்றன. XLPE இன்சுலேஷன் மின்சார காப்பு அமைப்பை வழங்குகிறது, அதே நேரத்தில் கேபிள் கட்டுமானம் ஈரப்பதம் வெளிப்பாடு, வெப்பநிலை, இரசாயன தொடர்பு மற்றும் சுரங்கங்கள் அல்லது இரசாயன வசதிகளில் உள்ள மற்ற தள நிலைமைகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்பட வேண்டும்.
A: கேபிள் கட்டுமானமானது வயதான மற்றும் UV வெளிப்பாட்டிற்கு எதிர்ப்பை வழங்குகிறது, அதே நேரத்தில் கவச பதிப்புகள் கேபிள் வெளிப்புற சக்திகளுக்கு வெளிப்படும் நிறுவல் நிலைமைகளுக்கு கூடுதல் இயந்திர பாதுகாப்பை வழங்குகிறது. நேரடியாக புதைக்கப்பட்ட அல்லது வெளிப்புற பயன்பாடுகளுக்கு, உறை வகை, மண்ணின் நிலை, சூரிய ஒளி வெளிப்பாடு மற்றும் இயந்திர பாதுகாப்பு ஆகியவற்றை நிறுவும் முன் மதிப்பாய்வு செய்ய வேண்டும்.
ப: நிறுவல் முழுவதும் குறிப்பிடப்பட்ட குறைந்தபட்ச வளைவு ஆரம் கவனிக்கப்பட வேண்டும். உறைக்கு சேதம் ஏற்படுவதைத் தடுக்க கூர்மையான விளிம்புகள், அதிகப்படியான வளைவு மற்றும் வலுக்கட்டாயமாக இழுப்பது தவிர்க்கப்பட வேண்டும். உயர் மின்னழுத்த கேபிள் அமைப்புகளுக்கு முறையான கையாளுதல் மிகவும் முக்கியமானது, ஏனெனில் இயந்திர சேதம் காப்பு அமைப்பு மற்றும் அதன் நீண்ட கால செயல்திறனை பாதிக்கலாம்.
A: ஆலசன் இல்லாத குறைந்த-புகை பதிப்பு எரிப்பு போது புகை மற்றும் அரிக்கும் ஆலசன் கொண்ட உமிழ்வுகளை கட்டுப்படுத்தும் நோக்கம் கொண்டது. புகை மற்றும் தீ-செயல்திறன் தேவைகள் அதிகம் தேவைப்படும் இரயில் போக்குவரத்து வசதிகள் மற்றும் நிலத்தடி பயன்பாட்டு சுரங்கப்பாதைகள் உள்ளிட்ட அடர்த்தியான ஆக்கிரமிக்கப்பட்ட அல்லது மூடப்பட்ட உள்கட்டமைப்புக்காக இது கருதப்படலாம்.
ப: பொருந்தக்கூடிய நிறுவல் செயல்முறை வேறுவிதமாகக் குறிப்பிடும் வரை, பரிந்துரைக்கப்பட்ட முட்டையிடும் சுற்றுப்புற வெப்பநிலை 0℃க்குக் குறைவாக இருக்கக்கூடாது. குறைந்த-வெப்பநிலை நிறுவல் தேவைப்படும் இடங்களில், காப்புக்கு உடையக்கூடிய சேதத்தின் அபாயத்தைக் குறைக்க, பொருத்தமான முன்கூட்டியே சூடாக்கும் நடவடிக்கைகள் பின்பற்றப்பட வேண்டும். சிங்கிள்-கோர் ஏசி கேபிள்களுக்கு, எஃகு வழித்தடங்களுக்குள் நிறுவுவது, அதிகப்படியான சுழல் மின்னோட்ட வெப்பத்தைத் தவிர்க்க, பொருந்தக்கூடிய தேவைகளைப் பின்பற்ற வேண்டும்.
