கியான்செங்கில் இருந்து 21/35kV XLPE இன்சுலேட்டட் பவர் கேபிள், நகர்ப்புற மின்-கட்டம் புதுப்பித்தல் மற்றும் தொழில்துறை-சுரங்க துணை மின்நிலையங்களுக்கான மின் பரிமாற்றம் போன்ற உயர் மின்னழுத்த பிரதான டிரான்ஸ்மிஷன் லைன்களின் கட்டுமானத் தேவைகளைப் பூர்த்தி செய்கிறது.
Qiancheng 21/35kV XLPE இன்சுலேட்டட் பவர் கேபிள். இது GB/T 12706 மற்றும் IEC 60840 ஆகிய இரட்டை தரநிலைகளுடன் இணங்குகிறது. 21/35kV மின்னழுத்தத்துடன், இது ஒரு பெரிய நடுத்தர மற்றும் உயர் மின்னழுத்த மின் பரிமாற்ற கேபிளாக செயல்படுகிறது.

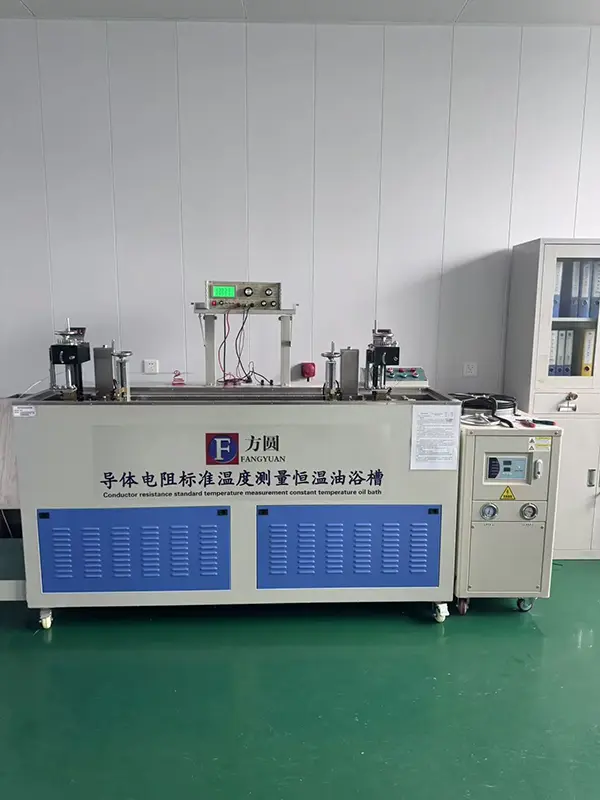

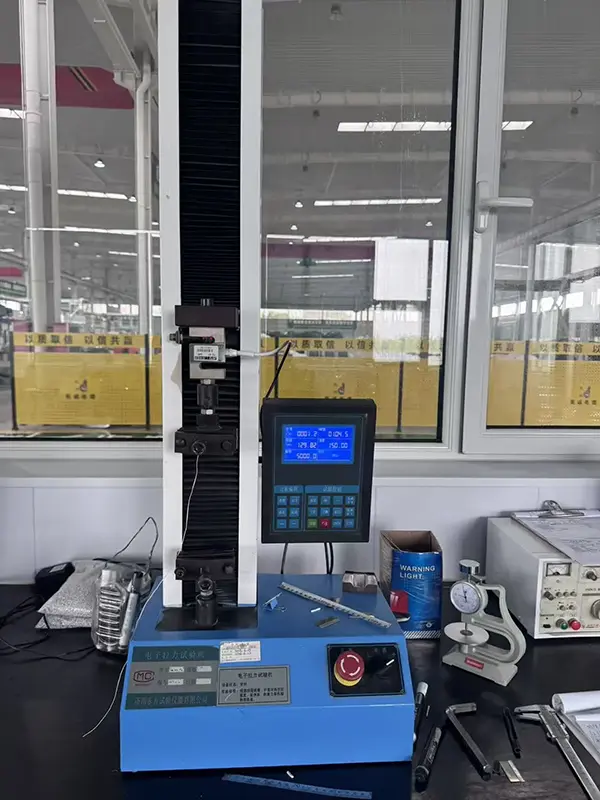

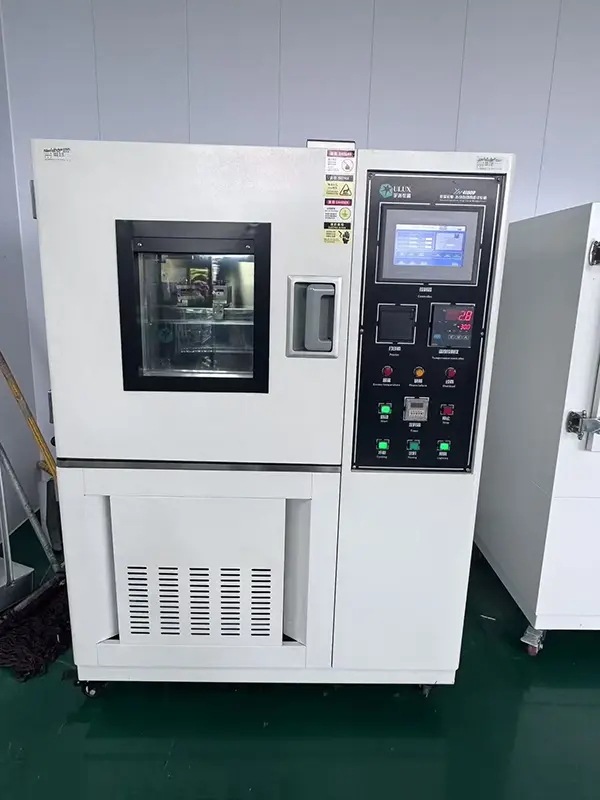

எங்கள் தொழிற்சாலைக்கு கேபிள் தயாரிப்பில் 20 வருட அனுபவம் உள்ளது. இது CNAS அங்கீகாரம் பெற்ற சோதனை ஆய்வகத்துடன் பொருத்தப்பட்டுள்ளது. முழு அளவிலான தகுதிகளை அதிகாரப்பூர்வ இணையதளத்தில் சரிபார்க்கலாம். கேபிள்களின் ஒவ்வொரு தொகுதியும் தர ஆய்வு அறிக்கைகள் மற்றும் தொழிற்சாலை சான்றிதழ்களுடன் வருகிறது, மேலும் அனைத்து தகுதி ஆவணங்களும் சரிபார்ப்பதற்காக கண்டறியக்கூடியவை.
800000 மீட்டருக்கும் அதிகமான Qiancheng 21/35kV XLPE இன்சுலேடட் பவர் கேபிள் துணை மின்நிலைய விரிவாக்கம், சுரங்கப் பகுதிகளில் உயர் மின்னழுத்த மின்சாரம் வழங்கல் புதுப்பித்தல் மற்றும் ஷான்டாங் பகுதியில் உள்ள தொழில் பூங்காக்களின் ஒட்டுமொத்த மின் விநியோகத் திட்டங்களுக்காக வழங்கப்பட்டுள்ளது. 3 வருட தொடர்ச்சியான முழு-சுமை செயல்பாட்டிற்குப் பிறகு, இன்சுலேஷன் வயதான அல்லது முறிவு ஏற்படவில்லை என்பதை கள செயல்பாட்டு சோதனைகள் நிரூபிக்கின்றன.
|
பெயரளவு நடத்துனர் குறுக்குவெட்டு பகுதி (மிமீ²) |
காப்பு தடிமன் (மிமீ) |
உறை தடிமன் (மிமீ) |
தோராயமான கேபிள் வெளிப்புற விட்டம் (மிமீ) |
DC ரெசிஸ்டன்ஸ் Cu (Ω/km) |
டிசி ரெசிஸ்டன்ஸ் அல் (Ω/கிமீ) |
சோதனை மின்னழுத்தம் (kV/5min) |
காற்றில் அம்பாசிட்டி-Cu (A) |
ஏம்பாசிட்டி-அல் இன் ஏர் (ஏ) |
நேரடி-புதைக்கப்பட்ட மண்ணில் அம்பாசிட்டி-கியூ (A) |
அம்பாசிட்டி-அல் நேரடி-புதைக்கப்பட்ட மண்ணில் (A) |
|
1×50 |
9.3 |
2.0 |
37 |
0.387 |
0.641 |
73.5 |
220 |
170 |
215 |
165 |
|
1×70 |
9.3 |
2.5 |
38 |
0.268 |
0.443 |
73.5 |
270 |
210 |
265 |
200 |
|
1×95 |
9.3 |
2.5 |
40 |
0.193 |
0.320 |
73.5 |
335 |
255 |
315 |
240 |
|
1×120 |
9.3 |
2.5 |
42 |
0.153 |
0.253 |
73.5 |
375 |
290 |
360 |
270 |
|
1×150 |
9.3 |
2.5 |
44 |
0.124 |
0.206 |
73.5 |
425 |
330 |
400 |
305 |
|
1×185 |
9.3 |
2.5 |
45 |
0.0991 |
0.164 |
73.5 |
485 |
380 |
455 |
345 |
|
1×240 |
9.3 |
2.5 |
48 |
0.0754 |
0.125 |
73.5 |
565 |
435 |
525 |
400 |
|
1×300 |
9.3 |
3.0 |
50 |
0.0601 |
0.100 |
73.5 |
650 |
510 |
595 |
455 |
|
1×400 |
9.3 |
3.0 |
53 |
0.0470 |
0.0778 |
73.5 |
760 |
595 |
680 |
525 |
|
1×500 |
9.3 |
3.0 |
55 |
0.0366 |
0.0605 |
73.5 |
875 |
690 |
775 |
600 |
|
1×630 |
9.3 |
3.1 |
60 |
0.0283 |
0.0469 |
73.5 |
1000 |
800 |
875 |
680 |
|
1×800 |
9.3 |
3.1 |
65 |
0.0221 |
0.0367 |
73.5 |
1130 |
920 |
970 |
760 |
|
1×1000 |
9.3 |
3.2 |
70 |
0.0176 |
0.0291 |
73.5 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
9.3 |
3.3 |
74 |
0.0151 |
0.0247 |
73.5 |
1350 |
1120 |
1120 |
920 |

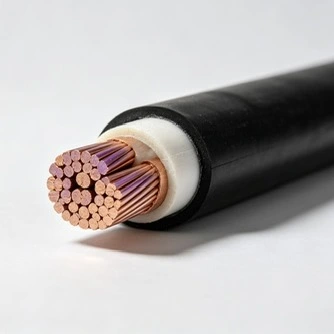

உயர்-தூய்மை ஆக்ஸிஜன் இல்லாத கச்சிதமான இழையப்பட்ட செப்பு கடத்தி. நடத்துனரின் அளவிடப்பட்ட DC எதிர்ப்பானது தேசிய-தரமான வரம்புகளுக்குள் கண்டிப்பாக வைக்கப்படுகிறது, இது குறைந்த கடத்தும் இழப்பைக் கொண்டுள்ளது. அதிக மின்னோட்ட சுமை ≤65K இன் கீழ் அளவிடப்பட்ட வெப்பநிலை உயர்வு.
ஒருங்கிணைந்த டிரிபிள்-கோ-எக்ஸ்ட்ரூஷன் செயல்முறை மூலம் தயாரிக்கப்பட்டது. காற்று இடைவெளிகள் இல்லாமல் காப்பு தடிமன் சீரானது. இது 42kV சக்தி-அதிர்வெண் மின்னழுத்த சோதனையை 1 மணிநேரத்திற்கு முறிவு இல்லாமல் தாங்கும். இது Qiancheng 21/35kV XLPE இன்சுலேட்டட் பவர் கேபிளின் முக்கிய அழுத்தம் தாங்கும் கட்டமைப்பாக செயல்படுகிறது.
உள் அரை கடத்தும் கவசம் மற்றும் வெளிப்புற அரை-கடத்தும் கவசத்தின் ஒருங்கிணைந்த அமைப்பு, இது மின்சார-புல விநியோகத்தை சமப்படுத்துகிறது மற்றும் உள்ளூர் மின்சார-புல செறிவினால் ஏற்படும் காப்பு சேதத்தைத் தடுக்கிறது.
எஃகு-நாடா கவசமானது நிலத்தடி அகழ்வாராய்ச்சியில் இருந்து நசுக்கும் சக்தி மற்றும் சேதத்தை எதிர்க்கிறது. HDPE வெளிப்புற உறையானது அமில-கார அரிப்பு எதிர்ப்பு மற்றும் UV- வயதான எதிர்ப்பை வழங்குகிறது, இது பல இடும் காட்சிகளுக்கு ஏற்றது: நேரடி அடக்கம், குழாய் நிறுவல் மற்றும் கேபிள்-ட்ரே ரூட்டிங்.
XLPE குறுக்கு-இணைக்கப்பட்ட பொருள் 90℃ வெப்பநிலை எதிர்ப்பு வகுப்பைக் கொண்டுள்ளது. இது 250℃ குறுகிய கால சுமைகளை 5 வினாடிகளுக்கு உருகாமல் தாங்கும். நீண்ட கால ஹெவி-லோட் டிரான்ஸ்மிஷனின் கீழ் இன்சுலேஷன் அரிதாகவே சிதைந்து, லைன்-ஃபால்ட் பராமரிப்பின் அதிர்வெண்ணைக் குறைக்கிறது.
செப்பு-பொருள் உள்வரும் ஆய்வு முதல் முடிக்கப்பட்ட-கேபிள் விநியோகம் வரை சோதனை நடைமுறைகள். மின்னழுத்தம்-தடுப்பு, பகுதி வெளியேற்றம் மற்றும் வெப்ப வயதானது உள்ளிட்ட முக்கிய சோதனை தரவு கணினியில் பதிவு செய்யப்பட்டுள்ளது. வாங்குபவர்கள் அனைத்து அசல் சோதனைத் தரவையும் தொகுதி எண்கள் மூலம் அணுகலாம்.
செயல்திறன் கச்சிதமான-உருவாக்கப்பட்ட கடத்தி 92% க்கு மேல் நிரப்புதல் குணகத்தை அடைகிறது. சாதாரண தளர்வான கம்பிகளுடன் ஒப்பிடுகையில், வரி மின்னழுத்த வீழ்ச்சி உண்மையான அளவீட்டில் சுமார் 7% குறைகிறது, நீண்ட கால மின்-கட்டம் செயல்பாட்டின் போது மின் நுகர்வு இழப்பைச் சேமிக்கிறது.
தனிப்பயனாக்கக்கூடிய Qiancheng 21/35kV XLPE இன்சுலேட்டட் பவர் கேபிள் விருப்பங்கள்: LSZH ஆலசன் இல்லாத குறைந்த புகை உறை, கிளாஸ்-A ஃப்ளேம்-ரிடார்டன்ட் வகை மற்றும் தீ-எதிர்ப்பு வகை, சுரங்கப்பாதைகள் மற்றும் மூடப்பட்ட மின்-விநியோக அறைகள் போன்ற சிறப்பு தீ-பாதுகாப்பு வேலை நிலைமைகளுக்கு ஏற்ப.
இடுவதற்கு முன் அகழியின் அடிப்பகுதியில் நன்றாக-மணல் குஷன் இடவும். கவச கேபிள்களின் புதைகுழி ஆழம் ≥0.8மீ. கனரக வாகனங்கள் உருளும் பகுதிகளைத் தவிர்க்கவும். கட்டுமானத்திற்குப் பிறகு, கேபிள் வெட்டப்படுவதைத் தடுக்க, பாதையை முழுமையாகக் குறிக்கவும்.
ஒற்றை Qiancheng 21/35kV XLPE இன்சுலேட்டட் பவர் கேபிளுக்கு, வளைக்கும் ஆரம் கேபிளின் வெளிப்புற விட்டம் 15 மடங்குக்குக் குறையாமல் இருக்க வேண்டும். அடர்த்தியான குவியலினால் ஏற்படும் அதிக வெப்பத்தைத் தவிர்க்க, பல கேபிள் ஏற்பாட்டிற்கான வெப்ப-சிதறல் இடைவெளிகளை ஒதுக்கவும்.
வலுவாக அரிக்கும் கழிவுநீரில் நீண்ட நேரம் மூழ்குவதையும், தீவிர சூரிய ஒளியில் பாதுகாப்பற்ற வெளிப்புற வெளிப்பாட்டையும் தவிர்க்கவும். வெளிப்புற உறையில் உடையக்கூடிய விரிசல் ஏற்படுவதைத் தடுக்க, கேபிள்களை 0℃ க்கும் குறைவான வெப்பநிலையில் இடுவதற்கு முன் முன்கூட்டியே சூடாக்கவும்.
பவர்-அதிர்வெண் மின்னழுத்தம்-தடுப்பு மறுபரிசீலனை முட்டை முடிந்ததும் செய்யப்பட வேண்டும். சோதனைகளில் தேர்ச்சி பெற்ற பின்னரே பவர்-ஆன் மாற அனுமதிக்கப்படுகிறது. ஆன்-சைட் ஏற்றுக்கொள்ளும் வழிகாட்டுதலை வழங்க எங்கள் தொழில்முறை தொழில்நுட்ப வல்லுநர்களை அனுப்பலாம்.
A: ஒரு வழக்கமான தளர்வான மின்கடத்தியுடன் ஒப்பிடும்போது, சுருக்கப்பட்ட கட்டுமானமானது கடத்தி இடைவெளிகளைக் குறைக்கும் மற்றும் குறைந்த மின் எதிர்ப்பை ஆதரிக்கும். இது அதிக மின்னோட்ட ஏற்றத்தின் கீழ் வெப்பநிலை உயர்வை நிர்வகிக்க உதவுகிறது, இது நீண்ட கால மின் பரிமாற்ற பயன்பாடுகளுக்கு பயனுள்ளதாக இருக்கும்.
A: XLPE இன்சுலேஷனின் நீண்ட கால இயக்க வெப்பநிலை 90℃. ஷார்ட் சர்க்யூட் அல்லது குறுகிய கால ஓவர்லோட் நிலைமைகளின் கீழ், குறிப்பிட்ட குறுகிய காலத்திற்கு 250℃ வரையிலான வெப்பநிலையை இன்சுலேஷன் தாங்கும். உண்மையான இயக்க வரம்புகள் பொருந்தக்கூடிய கேபிள் தரநிலை மற்றும் நிறுவல் நிபந்தனைகளைப் பின்பற்ற வேண்டும்.
A: உள் மற்றும் வெளிப்புற அரை-கடத்தி அடுக்குகள் காப்புச் சுற்றிலும் மின்சார-புல விநியோகத்தைக் கட்டுப்படுத்த உதவுகின்றன. கடத்தி மற்றும் இன்சுலேஷன் இடைமுகங்களில் உள்ளூர்மயமாக்கப்பட்ட மின்சார-புலம் செறிவைக் குறைப்பதன் மூலம், உயர் மின்னழுத்த செயல்பாட்டின் போது கேடய அமைப்பு நிலையான காப்பு செயல்திறனை ஆதரிக்கிறது.
ப: நேரடியாக அடக்கம் செய்வதற்கு கூடுதல் இயந்திர பாதுகாப்பு தேவைப்படும் இடத்தில் கவச கட்டுமானம் பொதுவாக விரும்பப்படுகிறது. அகழியின் அடிப்பகுதியில் பொருத்தமான மணல் குஷன் வழங்கப்படலாம், மேலும் புதைகுழியின் ஆழம் பொருந்தக்கூடிய திட்ட விவரக்குறிப்பை பூர்த்தி செய்ய வேண்டும். நிறுவிய பின் கேபிள் வழிகள் தெளிவாகக் குறிக்கப்பட வேண்டும், குறிப்பாக பின்னர் அகழ்வாராய்ச்சி அல்லது வாகனப் போக்குவரத்து ஏற்படும் இடங்களில்.
ப: பொருந்தக்கூடிய விவரக்குறிப்பு வேறுவிதமாகக் கூறினால் தவிர, ஒரு கேபிளின் குறைந்தபட்ச வளைக்கும் ஆரம் அதன் வெளிப்புற விட்டத்தை விட 15 மடங்கு குறைவாக இருக்கக்கூடாது. பல கேபிள்கள் இணையாக நிறுவப்படும் போது, வெப்பச் சிதறலுக்கு போதுமான இடைவெளி பராமரிக்கப்பட வேண்டும். தேவையற்ற வெப்பநிலை உயர்வைத் தடுக்க அதிகப்படியான குவியலைத் தவிர்க்க வேண்டும்.
ப: இந்த சூழல்களுக்கு தேர்ந்தெடுக்கப்பட்ட கேபிள் கட்டுமானம் சரிபார்க்கப்படாத வரை, வலுவான அரிக்கும் கழிவுநீர் மற்றும் கடுமையான சூரிய ஒளியுடன் பாதுகாப்பற்ற வெளிப்புற நிலைமைகளுக்கு நீண்ட கால வெளிப்பாடு தவிர்க்கப்பட வேண்டும். 0℃க்குக் குறைவான சுற்றுப்புற வெப்பநிலையில் நிறுவுவதற்கு, உறைக்கு உடையக்கூடிய சேதம் ஏற்படும் அபாயத்தைக் குறைக்க, பொருத்தமான முன்கூட்டியே சூடாக்கும் நடவடிக்கைகள் எடுக்கப்பட வேண்டும்.
A: நிறுவிய பின், தேவையான மின் ஆய்வு மற்றும் மின்-அதிர்வெண் மின்னழுத்தம் தாங்கும் சோதனை ஆகியவை பொருந்தக்கூடிய தரநிலை மற்றும் திட்டத் தேவைகளுக்கு ஏற்ப முடிக்கப்பட வேண்டும். தேவையான சோதனைகள் கடந்து, நிறுவல் ஏற்றுக்கொள்ளப்பட்ட பின்னரே மின்சுற்று இயக்கப்பட வேண்டும். திட்ட-குறிப்பிட்ட ஏற்புத் தேவைகளுக்கு தொழில்நுட்ப உதவி வழங்கப்படலாம்.
