அடிப்படை மாதிரிகள்: KGG, KFF, முதலியன காப்பு பொருள்: சிலிகான் ரப்பர் அல்லது ஃப்ளோரோபிளாஸ்டிக்.

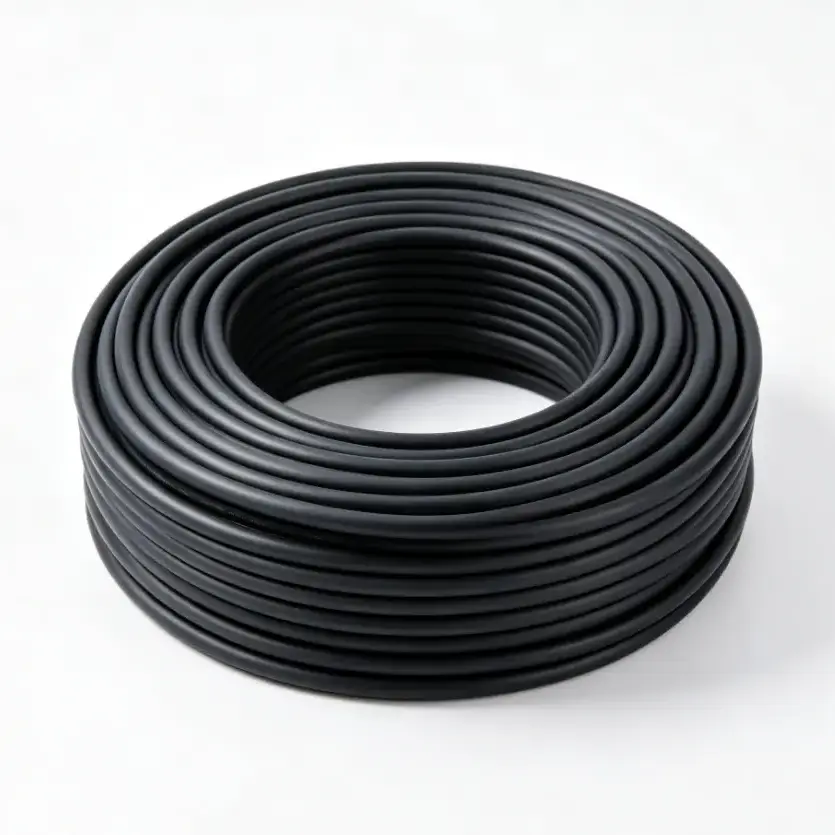

உயர் வெப்பநிலை கட்டுப்பாட்டு கேபிள் என்பது உயர்-வெப்பநிலை வேலை சூழல்களில் கட்டுப்பாட்டு மற்றும் கண்காணிப்பு சமிக்ஞைகளை கடத்துவதற்கான ஒரு சிறப்பு-நோக்க கேபிள் ஆகும். இது சிலிகான் ரப்பர் அல்லது ஃப்ளோரோபிளாஸ்டிக் இன்சுலேஷன் மற்றும் விருப்பமான கேடயம் மற்றும் பாதுகாப்பு உறை அமைப்புகளுடன் கூடிய உயர்-தூய்மை ஆக்ஸிஜன் இல்லாத தாமிரத்தை கடத்தியாகப் பயன்படுத்துகிறது. மல்டி-ஸ்ட்ராண்ட் நடத்துனர் உபகரணங்கள் வயரிங் நெகிழ்வுத்தன்மையை வழங்குகிறது, அதே நேரத்தில் காப்பு மற்றும் உறை பொருட்கள் இயக்க வெப்பநிலை மற்றும் சுற்றியுள்ள நிலைமைகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்படலாம்.
இந்த கட்டுமானமானது கேபிள் தேர்வில் வெப்பநிலை எதிர்ப்பு ஒரு முக்கிய பகுதியாக இருக்கும் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. வழக்கமான பயன்பாடுகளில் உலோகம், வெப்ப சிகிச்சை, தொழில்துறை உலைகள், வெப்ப செயலாக்க உபகரணங்கள் மற்றும் பிற தொழில்துறை கட்டுப்பாட்டு அமைப்புகள் ஆகியவை அடங்கும். உண்மையான கேபிள் விவரக்குறிப்பு தொடர்ச்சியான வெப்பநிலை, உச்ச வெப்பநிலை, மின் தேவைகள், நிறுவல் நிலைமைகள் மற்றும் எண்ணெய், ஈரப்பதம் அல்லது அரிக்கும் ஊடகங்களின் வெளிப்பாடு ஆகியவற்றின் படி தேர்ந்தெடுக்கப்பட வேண்டும்.
|
அளவுரு வகை |
அளவுரு உருப்படி |
தொழில்நுட்ப குறியீடு |
|
கட்டமைப்பு கட்டமைப்பு |
நடத்துனர் பொருள் |
உயர்-தூய்மை ஆக்ஸிஜன் இல்லாத தாமிரம், பல இழை நெகிழ்வான கடத்தி |
|
|
கடத்தி குறுக்குவெட்டு |
0.5mm²～10mm² |
|
|
காப்பு அடுக்கு |
சிலிகான் ரப்பர் அல்லது ஃப்ளோரோபிளாஸ்டிக் உயர் வெப்பநிலை எதிர்ப்பு தரத்துடன் |
|
|
ஷீல்டிங் லேயர் (விரும்பினால்) |
செப்பு கம்பி பின்னல் / செப்பு நாடா மடக்குதல், பாதுகாப்பு கவரேஜ் வீதம் ≥80% |
|
|
வெளிப்புற உறை |
உயர்-வெப்பநிலை எதிர்ப்பு குறைந்த-புகை ஆலசன் இல்லாத சுடர்-தடுப்பு PVC உறை, சிலிகான் ரப்பர், ஃப்ளோரோபிளாஸ்டிக் அல்லது நைட்ரைல் உறை கலவை, எண்ணெய்-எதிர்ப்பு, அமிலம் மற்றும் கார எதிர்ப்பு |
|
|
முக்கிய அளவு விவரக்குறிப்பு |
2～61 மல்டி கோர்கள் விருப்பமானது |
|
மின் செயல்திறன் |
மதிப்பிடப்பட்ட மின்னழுத்தம் |
450/750V |
|
|
20℃ இல் காப்பு எதிர்ப்பு |
≥100MΩ·km |
|
|
மின்னழுத்தத்தைத் தாங்கும் ஆற்றல் அதிர்வெண் |
3kV, 5 நிமிடங்களுக்கு முறிவு இல்லை |
|
|
டிசி கண்டக்டர் எதிர்ப்பு |
GB/T 9330 தரநிலையில் குறிப்பிடப்பட்டுள்ள வரம்பு மதிப்புகளுடன் இணங்குதல் |
|
சுடர்-தடுப்பு & தீ-எதிர்ப்பு செயல்திறன் |
தீ-எதிர்ப்பு மதிப்பீடு |
90 நிமிடங்களுக்கு 830℃ க்கும் குறையாத தீ வெளிப்பாடு |
|
|
சுடர்-தடுப்பு மதிப்பீடு |
GB/T 19666 இல் குறிப்பிடப்பட்டுள்ள ZA, ZB, ZC தேவைகளைப் பூர்த்தி செய்கிறது. |

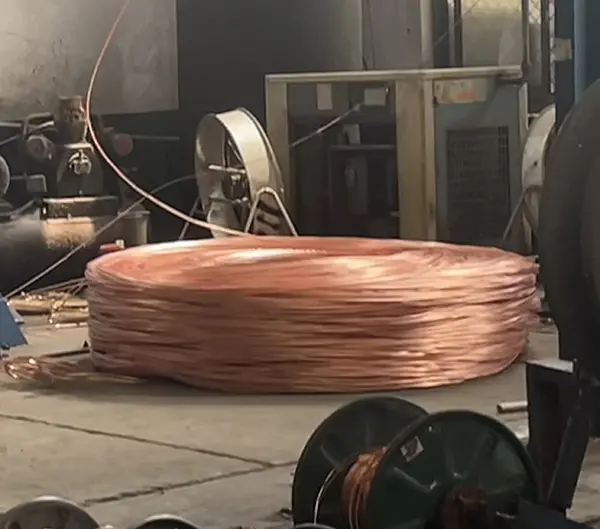

கடத்தியானது உயர்-தூய்மை ஆக்ஸிஜன் இல்லாத தாமிரத்தால் பல இழை நெகிழ்வான கட்டுமானத்தில் செய்யப்படுகிறது. திடமான திடமான கடத்தியுடன் ஒப்பிடும்போது, தனிமைப்படுத்தப்பட்ட அமைப்பு உபகரணங்களைச் சுற்றி ரூட்டிங் செய்வதற்கும், கேபினட்களைக் கட்டுப்படுத்துவதற்கும் மிகவும் பொருத்தமானது. பட்டியலிடப்பட்ட விவரக்குறிப்பு வரம்பின்படி கிடைக்கக்கூடிய கடத்தி குறுக்குவெட்டு 0.5mm² முதல் 10mm² வரை இருக்கும்.
சிலிகான் ரப்பர் மற்றும் ஃப்ளோரோபிளாஸ்டிக் ஆகியவை வெவ்வேறு இயக்க நிலைமைகளுக்கு வெப்பநிலை-எதிர்ப்பு காப்பு விருப்பங்களை வழங்குகின்றன. பொருள் தேர்வு என்பது வெப்பநிலையை விட தொடர்ச்சியான வேலை வெப்பநிலை, குறுகிய கால வெப்பநிலை வெளிப்பாடு, இயந்திர தேவைகள் மற்றும் சுற்றியுள்ள சூழல் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.
கவசம் தேவைப்படும் போது கேபிளில் செப்பு கம்பி பின்னல் அல்லது செப்பு டேப் போர்த்தி பொருத்தப்பட்டிருக்கும். குறிப்பிடப்பட்ட கவரேஜ் கவரேஜ் வீதம் ≥80%. மின் குறுக்கீட்டை உருவாக்கக்கூடிய உபகரணங்களுக்கு அருகில் கட்டுப்பாட்டு அல்லது கண்காணிப்பு சுற்றுகள் நிறுவப்பட்டிருக்கும் போது கேடயம் மிகவும் பொருத்தமானது.
வெளிப்புற உறை உயர்-வெப்பநிலை-எதிர்ப்பு குறைந்த-புகை ஆலசன் இல்லாத சுடர்-தடுப்பு PVC, சிலிகான் ரப்பர், ஃப்ளோரோபிளாஸ்டிக் அல்லது நைட்ரைல் உறை கலவையைப் பயன்படுத்தலாம். கிடைக்கக்கூடிய கட்டுமானமானது வெப்பநிலை எதிர்ப்பு மற்றும் எண்ணெய், அமிலம், காரம் மற்றும் பிற தொழில்துறை நிலைமைகளுக்கு எதிர்ப்பின் பல்வேறு சேர்க்கைகளை வழங்குகிறது.
ஒரு கட்டுப்பாட்டு கேபிளின் வேலை வெப்பநிலை கடத்தி, காப்பு, உறை மற்றும் நிறுவல் நிலைமைகள் உட்பட முழுமையான கேபிள் கட்டுமானத்தால் தீர்மானிக்கப்படுகிறது. இந்த காரணத்திற்காக, ஒரு விவரக்குறிப்பைத் தேர்ந்தெடுப்பதற்கு முன் வெப்பநிலை தரம், சுற்றுச்சூழல் வெளிப்பாடு மற்றும் மின் தேவைகள் ஆகியவை ஒன்றாக உறுதிப்படுத்தப்பட வேண்டும்.
கிடைக்கக்கூடிய நீண்ட கால இயக்க வெப்பநிலை கிரேடுகள் 90℃, 180℃ மற்றும் 200℃. தேர்ந்தெடுக்கப்பட்ட கட்டுமானத்தைப் பொறுத்து, குறுகிய கால உச்ச வெப்பநிலை 250℃ முதல் 280℃ வரை இருக்கும். சிலிகான் ரப்பர் மற்றும் FEP ஃப்ளோரோபிளாஸ்டிக் பதிப்புகள் -60℃ வரை வெப்பநிலையை எதிர்க்கும். தேர்ந்தெடுக்கப்பட்ட தரமானது சாதனத்தின் உண்மையான வெப்பநிலை சுயவிவரத்துடன் ஒத்திருக்க வேண்டும்.
ஆக்சிஜன் இல்லாத செப்பு கடத்தியானது கட்டுப்பாட்டு மற்றும் கண்காணிப்பு சமிக்ஞைகளுக்கு தேவையான மின் பாதையை வழங்குகிறது, அதே நேரத்தில் காப்பு எதிர்ப்பு மற்றும் தாங்கும் மின்னழுத்தம் அளவிடக்கூடிய மின் செயல்திறன் குறிகாட்டிகளை வழங்குகிறது. மின்காந்த குறுக்கீடு கவலைக்குரியதாக இருந்தால், செப்பு பின்னல் அல்லது செப்பு நாடா கவசத்தைக் குறிப்பிடலாம்.
அதிக வெப்பநிலை உள்ள பகுதிகளில் எண்ணெய், ஈரப்பதம், தூசி, அமிலம் அல்லது கார பொருட்கள் இருக்கலாம். எனவே உறை உண்மையான சுற்றியுள்ள ஊடகத்தின் படி தேர்ந்தெடுக்கப்பட வேண்டும். சிலிகான் ரப்பர், ஃப்ளோரோபிளாஸ்டிக் மற்றும் நைட்ரைல் உறை விருப்பங்கள் வெப்பநிலை மற்றும் சுற்றுச்சூழல் வெளிப்பாட்டின் வெவ்வேறு கலவைகளுக்கு பரிசீலிக்கப்படலாம்.
மல்டி-ஸ்ட்ராண்ட் கண்டக்டர் கட்டுமானமானது தொழில்துறை இயந்திரங்கள், கட்டுப்பாட்டு அலமாரிகள் மற்றும் வெப்ப உபகரணங்களைச் சுற்றி நெகிழ்வான வழியை ஆதரிக்கிறது. மைய அளவு, கடத்தி குறுக்குவெட்டு மற்றும் ஒட்டுமொத்த கேபிள் கட்டுமானம் ஆகியவை கிடைக்கக்கூடிய நிறுவல் இடம் மற்றும் சுற்று தேவைகளுடன் பொருந்த வேண்டும்.
இந்த கேபிள் தொழில்துறை சூழல்களில் கட்டுப்பாடு, கண்காணிப்பு மற்றும் சமிக்ஞை சுற்றுகளுக்கு பயன்படுத்தப்படுகிறது, அங்கு உயர்ந்த வெப்பநிலை கேபிள் தேர்வை பாதிக்கிறது. வழக்கமான பயன்பாடுகள் அடங்கும்:
●உலோகம் மற்றும் உலோக செயலாக்க உபகரணங்கள்
●வெப்ப-சிகிச்சை வரிகள் மற்றும் வெப்ப செயலாக்க உபகரணங்கள்
●தொழில்துறை உலைகள் மற்றும் வெப்ப அமைப்புகள்
●உயர் வெப்பநிலை உற்பத்தி இயந்திரங்கள்
●தொழில்துறை கட்டுப்பாட்டு அலமாரிகள் மற்றும் உபகரண இணைப்புகள்
●வெப்பநிலை கண்காணிப்பு மற்றும் கட்டுப்பாட்டு சுற்றுகள்
●எண்ணெய், ஈரப்பதம், தூசி அல்லது அரிக்கும் தொழில்துறை ஊடகங்களுக்கு வெளிப்படும் உபகரணங்கள்
தொழில்துறை கேபிள் கொள்முதல், தயாரிப்பு சரிபார்ப்பு அளவிடக்கூடிய கட்டுமானம் மற்றும் மின் அளவுருக்கள் மீது கவனம் செலுத்த வேண்டும். கடத்தி பொருள், கடத்தி குறுக்குவெட்டு, மைய அளவு, காப்புப் பொருள், உறை கட்டுமானம், மதிப்பிடப்பட்ட மின்னழுத்தம், காப்பு எதிர்ப்பு, கடத்தி எதிர்ப்பு மற்றும் மின்னழுத்தத்தைத் தாங்கும் முக்கிய பொருட்கள் ஆகியவை அடங்கும்.
உற்பத்தி ஆய்வில் பரிமாண சோதனைகள், கடத்தி எதிர்ப்பு சோதனை, காப்பு எதிர்ப்பு சோதனை மற்றும் பொருந்தக்கூடிய தயாரிப்பு விவரக்குறிப்பின்படி மின்-அதிர்வெண் தாங்கும் மின்னழுத்த சோதனை ஆகியவை அடங்கும். பொறியியல் மற்றும் ஏற்றுமதி ஆர்டர்களுக்கு, தொழில்நுட்ப ஆவணங்கள் மற்றும் சோதனை பதிவுகள் தேவையான விவரக்குறிப்பு மற்றும் திட்ட நிபந்தனைகளுக்கு ஏற்ப உறுதிப்படுத்தப்படும்.
உயர் வெப்பநிலை கட்டுப்பாட்டு கேபிள் விவரக்குறிப்புக்கு, மேற்கோள் அல்லது உற்பத்திக்கு முன் பின்வரும் தகவல்கள் உறுதிப்படுத்தப்பட வேண்டும்:
●தொடர்ச்சியான இயக்க வெப்பநிலை மற்றும் சாத்தியமான குறுகிய கால உச்ச வெப்பநிலை
●தேவையான கடத்தி குறுக்குவெட்டு மற்றும் கோர்களின் எண்ணிக்கை
● மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் மின் செயல்திறன் தேவைகள்
●தாமிர பின்னல் அல்லது செப்பு நாடா கவசங்கள் தேவையா
●தேவையான உறை பொருள் மற்றும் சுற்றுச்சூழல் எதிர்ப்பு
●எண்ணெய், அமிலம், காரம், ஈரப்பதம், தூசி அல்லது அரிக்கும் ஊடகங்களின் வெளிப்பாடு
●தேவையான சுடர்-தடுப்பு அல்லது தீ-எதிர்ப்பு செயல்திறன்
●கேபிள் நீளம், பேக்கேஜிங் மற்றும் தொழில்நுட்ப ஆவணங்கள் தேவைகள்
90℃, 180℃ மற்றும் 200℃ ஆகியவை கிடைக்கும் நீண்ட கால இயக்க வெப்பநிலை தரங்களாகும். தேர்ந்தெடுக்கப்பட்ட கட்டுமானத்தைப் பொறுத்து, குறுகிய கால உச்ச வெப்பநிலை 250℃ முதல் 280℃ வரை இருக்கும். சிலிகான் ரப்பர் மற்றும் FEP ஃப்ளோரோபிளாஸ்டிக் பதிப்புகள் -60℃ வரை குறைந்த வெப்பநிலையையும் தாங்கும்.
பல இழை நெகிழ்வான கட்டுமானத்தில் கடத்தி உயர் தூய்மை ஆக்ஸிஜன் இல்லாத தாமிரத்தைப் பயன்படுத்துகிறது. பட்டியலிடப்பட்ட தொழில்நுட்ப விவரக்குறிப்பின்படி கிடைக்கக்கூடிய கடத்தி குறுக்குவெட்டு 0.5mm² முதல் 10mm² வரை இருக்கும்.
ஆம். விருப்பமான கவசத்தில் செப்பு கம்பி பின்னல் அல்லது செப்பு நாடா மடக்குதல் ஆகியவை அடங்கும், குறிப்பிட்ட ஷீல்டிங் கவரேஜ் வீதம் ≥80%. கட்டுப்பாட்டு அமைப்பு மற்றும் மின்காந்த சூழலுக்கு ஏற்ப கேடய அமைப்பு தேர்ந்தெடுக்கப்படலாம்.
ஆம். பட்டியலிடப்பட்ட கட்டுமானமானது 2 முதல் 61 கோர்கள் மற்றும் 0.5 மிமீ² முதல் 10 மிமீ² வரையிலான கடத்தி குறுக்குவெட்டுகளை ஆதரிக்கிறது. கேடயம், உறை பொருள், சுடர்-தடுப்பு அல்லது தீ-எதிர்ப்பு தேவைகள் மற்றும் கேபிள் நீளம் பயன்பாடு மற்றும் தொழில்நுட்ப விவரக்குறிப்பு படி உறுதிப்படுத்த முடியும்.
கிடைக்கக்கூடிய உறை விருப்பங்களில் சிலிகான் ரப்பர், ஃப்ளோரோபிளாஸ்டிக், நைட்ரைல் உறை கலவை மற்றும் உயர் வெப்பநிலை-எதிர்ப்பு PVC ஆகியவை அடங்கும். எண்ணெய், அமிலம், காரம், ஈரப்பதம் அல்லது அரிக்கும் ஊடகம் இருக்கும் இடங்களில், உறை பொருள் உண்மையான வேலை சூழலுக்கு ஏற்ப தேர்ந்தெடுக்கப்பட வேண்டும்.
தேவையான கடத்தி குறுக்குவெட்டு, மைய அளவு, இயக்க வெப்பநிலை, மதிப்பிடப்பட்ட மின்னழுத்தம், பாதுகாப்பு தேவை, உறை பொருள், கேபிள் நீளம், பயன்பாட்டு சூழல் மற்றும் பொருந்தக்கூடிய தொழில்நுட்ப தரநிலைகளை வழங்கவும். இந்த விவரங்கள் கேபிள் கட்டுமானம் மற்றும் உற்பத்தி விவரக்குறிப்பை மேற்கோள் முன் உறுதிப்படுத்த அனுமதிக்கின்றன.
