தயாரிப்பு மாதிரிகள்: ZR-KVV அதாவது Z(A、B、C、D)-KVV, ZR-KVVP அதாவது Z(A、B、C、D)-KVVP, ZR-KVV22 அதாவது Z(A、B、C、D)-KVV22, etc.

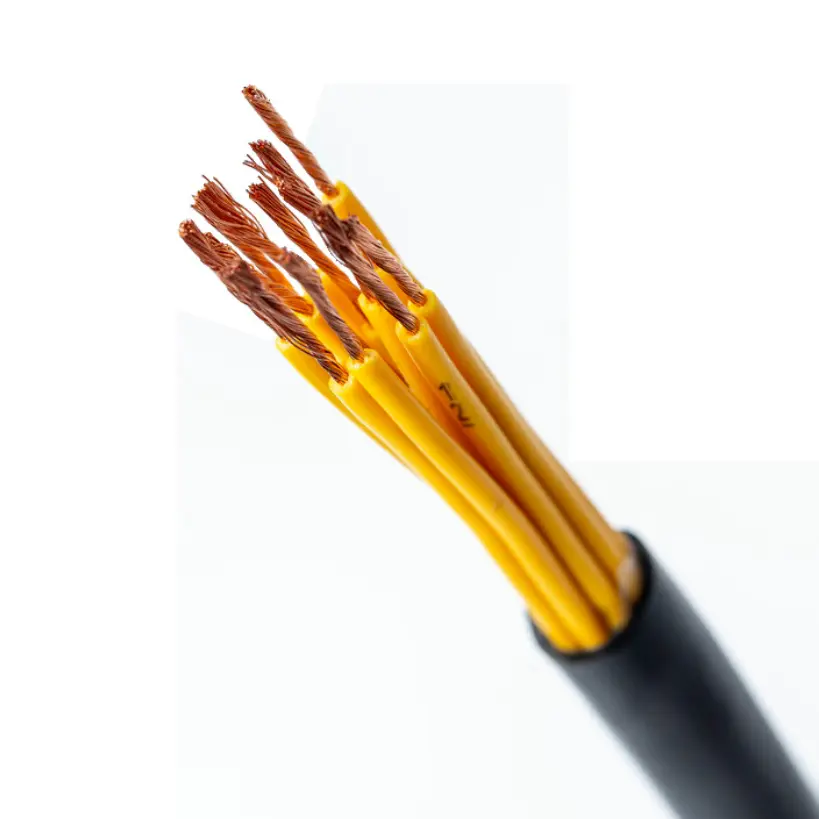

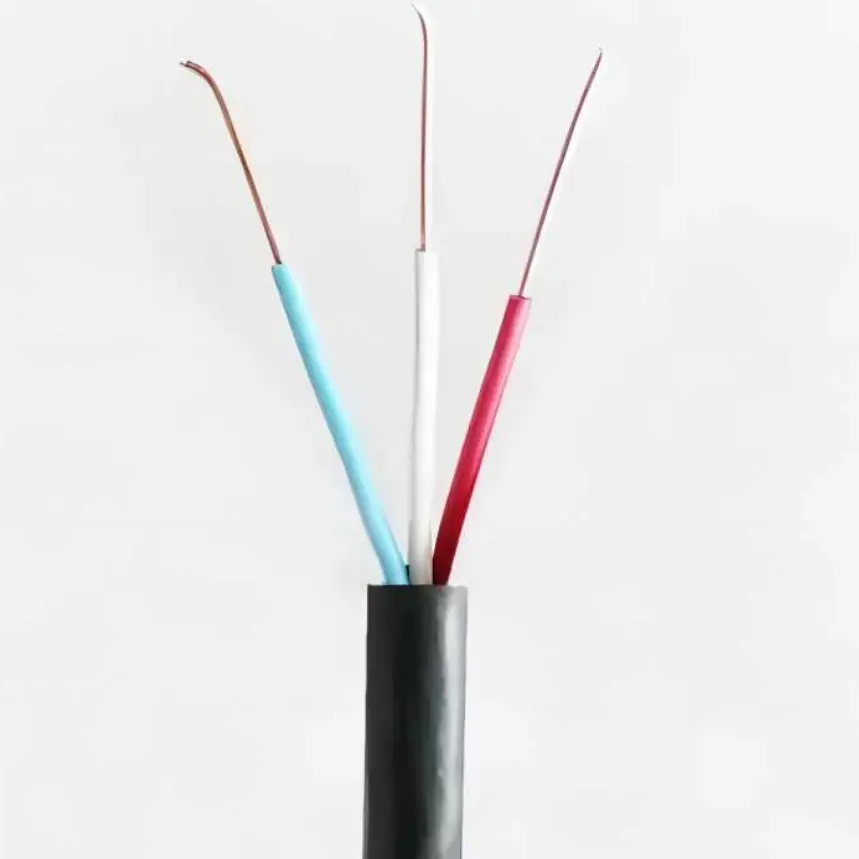

காப்பர் PVC ஃப்ளேம் ரிடார்டன்ட் கண்ட்ரோல் கேபிள் என்பது 450/750V கட்டுப்பாட்டு கேபிள் ஆகும், இது உயர் தூய்மை ஆக்ஸிஜன் இல்லாத செப்பு கடத்திகள், மைக்கா டேப் மற்றும் சுடர்-தடுப்பு PVC இன்சுலேஷன் மற்றும் உறை ஆகியவற்றைப் பயன்படுத்துகிறது. வெவ்வேறு வயரிங் நிலைமைகளுக்கு வகுப்பு 1 திட, வகுப்பு 2 ஸ்ட்ராண்டட் மற்றும் வகுப்பு 5 நெகிழ்வான கடத்தி கட்டுமானங்கள் கிடைக்கின்றன. கேபிள் தொழில்துறை வசதிகள், கட்டிடங்கள் மற்றும் பிற குறைந்த மின்னழுத்த மின் அமைப்புகளில் கட்டுப்பாடு, கண்காணிப்பு மற்றும் துணை சுற்றுகளை நோக்கமாகக் கொண்டது, அங்கு சுடர்-தடுப்பு மற்றும் தீ-எதிர்ப்பு செயல்திறன் தேவைப்படுகிறது.
கேபிள் கட்டுமானத்தில் 2 முதல் 61 கோர்கள் வரையிலான கோர் அளவுகளுடன், விருப்ப செப்பு கம்பி பின்னல் அல்லது காப்பர் டேப் ஷீல்டிங் ஆகியவை அடங்கும். எனவே தேர்வு நடத்துனர் வகை, குறுக்கு வெட்டு, முக்கிய அளவு, பாதுகாப்பு தேவைகள், நிறுவல் முறை மற்றும் திட்டத்தின் பொருந்தக்கூடிய தீ செயல்திறன் தேவைகள் ஆகியவற்றின் அடிப்படையில் இருக்க முடியும்.
|
அளவுரு வகை |
அளவுரு உருப்படி |
தொழில்நுட்ப குறியீடு |
|
கட்டமைப்பு கட்டமைப்பு |
நடத்துனர் பொருள் |
உயர் தூய்மை ஆக்ஸிஜன் இல்லாத செம்பு; திடமான திடமான கடத்தி / மல்டி-ஸ்ட்ராண்ட் நெகிழ்வான கடத்தி விருப்பமானது |
|
|
கடத்தி குறுக்குவெட்டு |
0.5mm²～10mm² |
|
|
காப்பு அடுக்கு |
தீ-எதிர்ப்பு மைக்கா டேப் + PVC இன்சுலேஷன் |
|
|
ஷீல்டிங் லேயர் (விரும்பினால்) |
செப்பு கம்பி பின்னல் / செப்பு நாடா மடக்குதல், பாதுகாப்பு கவரேஜ் வீதம் ≥80% |
|
|
வெளிப்புற உறை |
சுடர்-தடுப்பு PVC உறை |
|
|
முக்கிய அளவு விவரக்குறிப்பு |
2～61 கோர்கள், விருப்பமானது |
|
மின் செயல்திறன் |
மதிப்பிடப்பட்ட மின்னழுத்தம் |
450/750V |
|
|
20℃ இல் காப்பு எதிர்ப்பு |
≥100MΩ·km |
|
|
மின்னழுத்தத்தைத் தாங்கும் ஆற்றல் அதிர்வெண் |
3kV, 5 நிமிடங்களுக்கு முறிவு இல்லை |
|
|
டிசி கண்டக்டர் எதிர்ப்பு |
GB/T 9330 தரநிலையுடன் இணங்குகிறது |
|
சுடர்-தடுப்பு & தீ-எதிர்ப்பு செயல்திறன் |
தீ-எதிர்ப்பு மதிப்பீடு |
90 நிமிடங்களுக்கு 830℃ க்கும் குறையாத தீ வெளிப்பாடு |
|
|
சுடர்-தடுப்பு மதிப்பீடு |
GB/T 19666 இல் குறிப்பிடப்பட்டுள்ள ZA, ZB, ZC தேவைகளைப் பூர்த்தி செய்கிறது. |

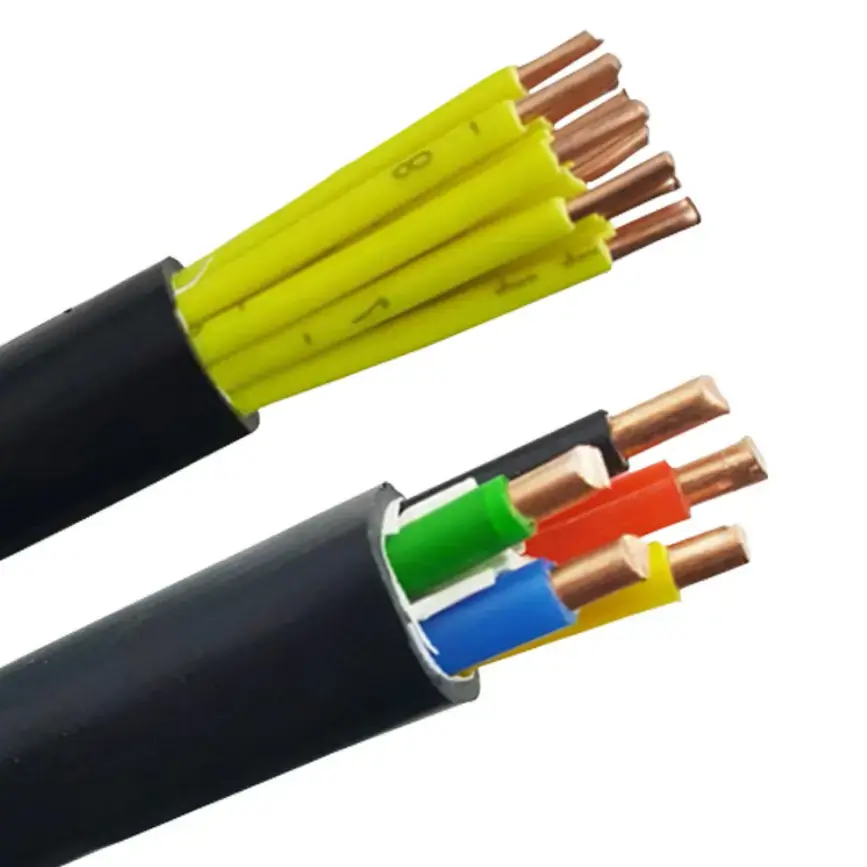

கேபிள் திடமான, இழைக்கப்பட்ட அல்லது நெகிழ்வான செப்பு கடத்திகளுடன் கிடைக்கிறது. கேபிள் பாதை ஒப்பீட்டளவில் நிலையானதாக இருக்கும் இடத்தில் திடமான மற்றும் தனிமைப்படுத்தப்பட்ட கட்டுமானங்களைப் பயன்படுத்தலாம், அதே சமயம் கேபினட் வயரிங், உபகரண இணைப்புகள் மற்றும் எளிதாக கேபிள் கையாளுதல் தேவைப்படும் நிறுவல்களுக்கு நெகிழ்வான கடத்திகள் மிகவும் வசதியாக இருக்கும். நிறுவல் முறை மற்றும் இயந்திர தேவைகளுக்கு ஏற்ப பொருத்தமான கடத்தி கட்டுமானம் தேர்ந்தெடுக்கப்பட வேண்டும்.
மைக்கா டேப் கடத்தியைச் சுற்றி தீ-எதிர்ப்பு அடுக்கை உருவாக்குகிறது, அதே நேரத்தில் PVC முக்கிய மின் காப்பு வழங்குகிறது. வெளிப்புற உறையும் சுடர்-தடுப்பு PVC இலிருந்து தயாரிக்கப்படுகிறது. இந்த கலவையானது கேபிளுக்கு வரையறுக்கப்பட்ட தீ-எதிர்ப்பு கட்டுமானம் மற்றும் பொருந்தக்கூடிய கேபிள் உள்ளமைவுக்கான சுடர்-தடுப்பு பண்புகள் ஆகிய இரண்டையும் வழங்குகிறது.
மின்காந்த குறுக்கீட்டைக் கருத்தில் கொள்ள வேண்டிய சுற்றுகளுக்கு, செப்பு கம்பி பின்னல் அல்லது செப்பு நாடா மடக்குதலைக் கவச அடுக்காகக் குறிப்பிடலாம். பட்டியலிடப்பட்ட பாதுகாப்பு கவரேஜ் விகிதம் ≥80%. சிக்னல் வகை, சுற்றியுள்ள மின் உபகரணங்கள் மற்றும் நிறுவல் சூழலுக்கு ஏற்ப கவச கட்டுமானம் தேர்ந்தெடுக்கப்பட வேண்டும்.
காப்பர் பிவிசி ஃபிளேம் ரிடார்டன்ட் கண்ட்ரோல் கேபிளை நிலையான மற்றும் அதிக நெகிழ்வான கட்டுப்பாட்டு-வயரிங் நிலைமைகளுக்கு கட்டமைக்க முடியும். ஒரு திட்டமானது ஒரே மின் அமைப்பிற்குள் கட்டுப்பாட்டு பெட்டிகள், உபகரண இணைப்புகள் மற்றும் நிலையான கேபிள் வழிகளைக் கொண்டிருக்கும் போது முற்றிலும் வேறுபட்ட கடத்தி கட்டுமானங்களைத் தேர்ந்தெடுக்க வேண்டிய தேவையை இது குறைக்கிறது.
கட்டுப்பாட்டு மற்றும் கண்காணிப்பு சிக்னல்களைக் கொண்டு செல்லும் சுற்றுகளுக்கு, கடத்தி எதிர்ப்பு என்பது ஒரு பொருள் விளக்கத்தை விட ஒரு முக்கியமான விவரக்குறிப்பாகும். ஆர்டர் செய்வதற்கு முன் தொழில்நுட்ப உறுதிப்படுத்தலுக்குப் பயன்படுத்தக்கூடிய இன்சுலேஷன் எதிர்ப்பு, தாங்கும் மின்னழுத்தம் மற்றும் கடத்தி-எதிர்ப்புத் தேவைகளை தொழில்நுட்ப அட்டவணை வழங்குகிறது.
தீ பாதுகாப்பு என்பது மின் வடிவமைப்பின் ஒரு பகுதியாக இருந்தால், கேபிளின் சுடர்-தடுப்பு மற்றும் தீ-எதிர்ப்பு பண்புகள் கேபிள் ரூட்டிங், ஆதரவு முறைகள் மற்றும் முழுமையான தீ-பாதுகாப்பு அமைப்பின் தேவைகள் ஆகியவற்றுடன் மதிப்பீடு செய்யப்பட வேண்டும். கேபிள் செயல்திறன் நிறுவல் முறையிலிருந்து சுயாதீனமாக கருதப்படக்கூடாது.
1. தீ-பாதுகாப்பு அமைப்புகள்: தீ-பாதுகாப்பு கட்டுப்பாட்டு அலமாரிகள், அலாரம் தொடர்பான சுற்றுகள், புகை வெளியேற்றும் உபகரணங்கள் மற்றும் தீ-நீர் பம்ப் கட்டுப்பாட்டு அமைப்புகள்.
2. பவர் வசதிகள்: மின் கட்டுப்பாட்டு அலமாரிகள், ஜெனரேட்டர்-செட் துணை சுற்றுகள் மற்றும் மின் விநியோக அறைகளில் கட்டுப்பாடு அல்லது சிக்னல் வயரிங்.
3. தொழில்துறை ஆட்டோமேஷன்: ஃப்ளேம் ரிடார்டண்ட் கேபிள் கட்டுமானம் தேவைப்படும் உற்பத்திக் கோடுகள், இயந்திரங்கள் மற்றும் செயல்முறை உபகரணங்களுக்கான கட்டுப்பாட்டு அமைப்புகள்.
4. கட்டிட மின் அமைப்புகள்: எலிவேட்டர் கட்டுப்பாட்டு அமைப்புகள், மத்திய ஏர் கண்டிஷனிங் உபகரணங்கள், அடித்தள இயந்திர அறைகள் மற்றும் பிற கட்டிடத் தன்னியக்க பயன்பாடுகள்.
5. பொது தொழில்துறை உபகரணங்கள்: கழிவுநீர் சுத்திகரிப்பு உபகரணங்கள், உலர்த்தும் கோடுகள், இயந்திர கருவிகள் மற்றும் பிற துணை கட்டுப்பாட்டு சுற்றுகள்.
தொழில்நுட்ப கொள்முதலுக்கு, முக்கிய சரிபார்ப்பு புள்ளிகளில் கடத்தி கட்டுமானம், கடத்தி குறுக்குவெட்டு, PVC இன்சுலேஷன் தடிமன், இன்சுலேஷன் எதிர்ப்பு, தாங்கும் மின்னழுத்தம், கடத்தி எதிர்ப்பு, பாதுகாப்பு உள்ளமைவு மற்றும் குறிப்பிட்ட தீ செயல்திறன் தேவைகள் ஆகியவை அடங்கும். இந்த அளவுருக்கள் கேபிள் தரத்தின் பொதுவான விளக்கங்களைக் காட்டிலும் தயாரிப்பு ஏற்றுக்கொள்ளலுக்கான நடைமுறை அடிப்படையை வழங்குகின்றன.
Qiancheng ஆர்டர் செய்யப்பட்ட கேபிள் உள்ளமைவின்படி பொருந்தக்கூடிய தயாரிப்பு விவரக்குறிப்புகள் மற்றும் தொழில்நுட்ப ஆவணங்களை வழங்க முடியும். பொறியியல் மற்றும் ஏற்றுமதி திட்டங்களுக்கு, சோதனை அறிக்கைகள், சான்றிதழ்கள், ஆய்வுப் பதிவுகள், பேக்கேஜிங் மற்றும் கேபிள் நீளம் ஆகியவற்றின் தேவைகள் உற்பத்திக்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.
கிடைக்கக்கூடிய கடத்தி குறுக்குவெட்டு 0.5mm² முதல் 10mm² வரை உள்ளது. சுற்று செயல்பாடு, மின் சுமை, அனுமதிக்கக்கூடிய கடத்தி எதிர்ப்பு மற்றும் பொருந்தக்கூடிய நிறுவல் தேவைகள் ஆகியவற்றின் அடிப்படையில் தேர்வு செய்யப்பட வேண்டும்.
நிலையான கட்டமைப்பு 2 முதல் 61 கோர்களை உள்ளடக்கியது. கருவி அல்லது திட்டத்திற்குத் தேவைப்படும் கட்டுப்பாடு, கண்காணிப்பு மற்றும் துணை சுற்றுகளின் எண்ணிக்கையிலிருந்து மைய அளவு தீர்மானிக்கப்பட வேண்டும்.
சிக்னல் குறுக்கீடு ஒரு கவலையாக இருந்தால், செப்பு கம்பி பின்னல் அல்லது செப்பு நாடா கவசத்தை கருத்தில் கொள்ளலாம். மின் சூழல் மற்றும் கட்டுப்பாட்டு அமைப்பு தேவைகளுக்கு ஏற்ப தேவையான பாதுகாப்பு முறை உறுதிப்படுத்தப்பட வேண்டும்.
தொழில்நுட்ப அட்டவணையானது 90 நிமிடங்களுக்கு 830℃க்குக் குறையாத தீ வெளிப்பாடு நிலையையும், GB/T 19666 இன் கீழ் சுடர்-தடுப்புத் தேவைகளையும் குறிப்பிடுகிறது. ஆர்டர் வழங்குவதற்கு முன், தேவையான சோதனை நிலை மற்றும் ஆவணங்கள் உண்மையான திட்ட விவரக்குறிப்புக்கு எதிராக உறுதிப்படுத்தப்பட வேண்டும்.
டிசி கண்டக்டர் எதிர்ப்பிற்கான தொழில்நுட்ப தரவு GB/T 9330 மற்றும் பட்டியலிடப்பட்ட சுடர்-தடுப்பு தேவைகளுக்கு GB/T 19666 ஆகியவற்றைக் குறிப்பிடுகிறது. ஒரு ஏற்றுமதி திட்டத்திற்கு தேவையான கூடுதல் சான்றிதழ் அல்லது சோதனை ஆவணங்கள் ஆர்டர் செய்யப்பட்ட கேபிள் உள்ளமைவின் படி உறுதிப்படுத்தப்பட வேண்டும்.
கேபிளை திடமான திடமான கடத்திகள் அல்லது மல்டி-ஸ்ட்ராண்ட் நெகிழ்வான கடத்திகள் மூலம் கட்டமைக்க முடியும். பொருத்தமான கட்டுமானமானது, நிறுவல் சரி செய்யப்பட்டதா, ஒரு கட்டுப்பாட்டு அலமாரி மூலம் அனுப்பப்பட்டதா அல்லது நிறுவலின் போது அதிக நெகிழ்வுத்தன்மை தேவையா என்பதைப் பொறுத்தது.
பட்டியலிடப்பட்ட கடத்தி குறுக்குவெட்டுகள் 0.5 மிமீ² முதல் 10 மிமீ² வரை இருக்கும், முக்கிய அளவுகள் 2 முதல் 61 கோர்கள் வரை இருக்கும். சுற்று வடிவமைப்பு மற்றும் கேபிள் கட்டமைப்பின் படி இறுதி கலவை உறுதிப்படுத்தப்பட வேண்டும்.
ஆம். காப்பர் கம்பி பின்னல் அல்லது செப்பு நாடா மடக்குதல் ஆகியவை ≥80% பட்டியலிடப்பட்ட கவச கவரேஜ் வீதத்துடன், ஒரு விருப்பமான ஷீல்டிங் லேயராகக் குறிப்பிடப்படலாம்.
தீ-பாதுகாப்பு அமைப்புகள், மின் வசதிகள், தொழில்துறை ஆட்டோமேஷன் உபகரணங்கள், கட்டிட மின் அமைப்புகள் மற்றும் குறிப்பிட்ட சுடர்-தடுப்பு மற்றும் தீ-எதிர்ப்பு பண்புகள் தேவைப்படும் பிற தொழில்துறை பயன்பாடுகளில் கட்டுப்பாடு, கண்காணிப்பு மற்றும் துணை சுற்றுகளுக்கு இது பயன்படுத்தப்படுகிறது.
தேவையான மாதிரி, கடத்தி வகை, குறுக்குவெட்டு, முக்கிய அளவு, பாதுகாப்பு தேவை, கேபிள் நீளம், நிறுவல் சூழல் மற்றும் பொருந்தக்கூடிய தீ செயல்திறன் தேவைகள் ஆகியவற்றை வழங்கவும். தேவையான ஆய்வு அறிக்கைகள், சான்றிதழ்கள் அல்லது ஏற்றுமதி ஆவணங்களும் முன்கூட்டியே குறிப்பிடப்பட வேண்டும்.
