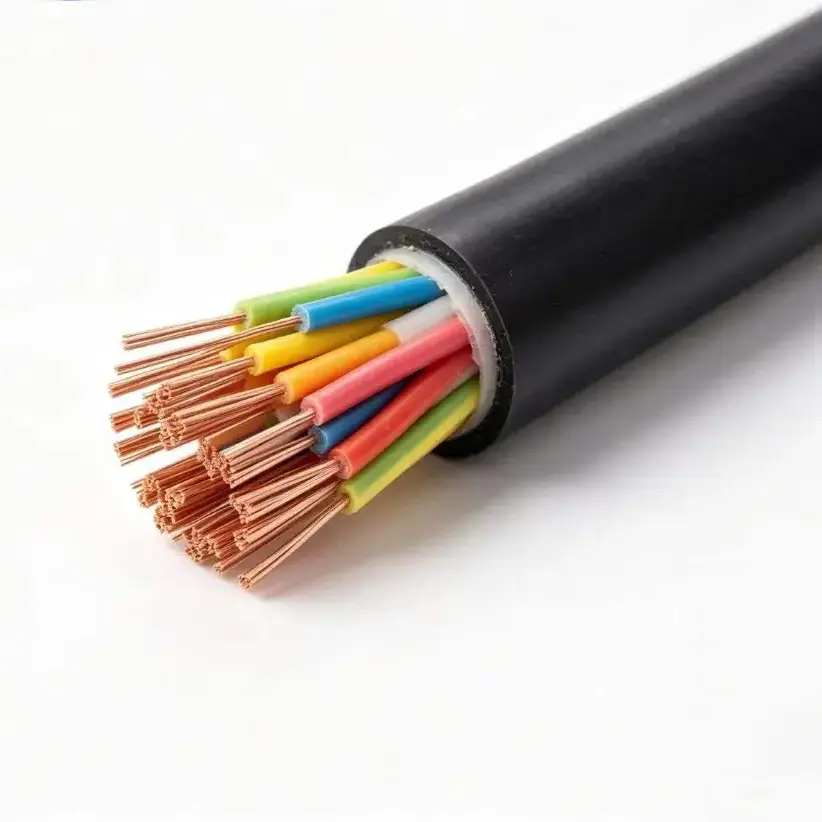

XLPE காப்பர் கண்ட்ரோல் கேபிள்

தயாரிப்பு மாதிரிகள்: KYJV, KYJVP, KYJV22, KYJY, முதலியன.

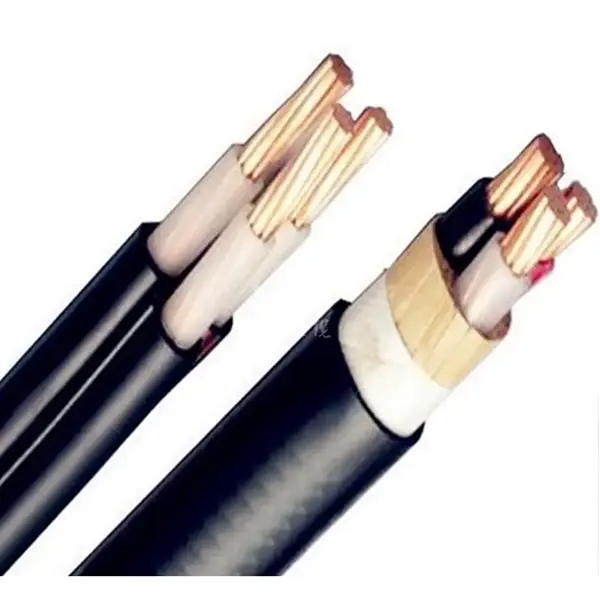

XLPE காப்பர் கண்ட்ரோல் கேபிள் குறைந்த மின்னழுத்த கட்டுப்பாடு, கருவி மற்றும் சமிக்ஞை சுற்றுகளுக்கு பயன்படுத்தப்படுகிறது, அங்கு காப்பு அமைப்பு உயர்ந்த இயக்க வெப்பநிலைக்கு இடமளிக்க வேண்டும். நிலையான கட்டுமானமானது உயர்-தூய்மை ஆக்ஸிஜன் இல்லாத செப்பு கடத்திகள் XLPE இன்சுலேஷன் மற்றும் PVC வெளிப்புற உறை ஆகியவற்றை ஒருங்கிணைக்கிறது, பல்வேறு நிறுவல் நிலைமைகளுக்கு கிடைக்கக்கூடிய நிராயுதபாணி, கவச மற்றும் எஃகு-நாடா கவச கட்டமைப்புகளுடன்.

வழங்கப்பட்ட தொழில்நுட்பத் தரவு மதிப்பிடப்பட்ட மின்னழுத்தம் 450/750V, அதிகபட்ச நீண்ட கால இயக்க வெப்பநிலை 90 °C மற்றும் நிலையான கடத்தி குறுக்குவெட்டுகள் 0.75 முதல் 6 மிமீ² வரை குறிப்பிடுகிறது. சுற்று மற்றும் முட்டையிடும் முறையைப் பொறுத்து, கேபிளை திடமான அல்லது நெகிழ்வான கடத்திகள், பல மைய கட்டமைப்புகள், கேடயம், கவசங்கள் அல்லது WDZ குறைந்த புகை பூஜ்ஜிய-ஆலசன் கட்டுமானத்துடன் வழங்கலாம்.

தயாரிப்பு விவரக்குறிப்பு, பரிமாணங்கள் மற்றும் தொழில்நுட்ப அளவுரு அட்டவணை

கட்டுமானம் மற்றும் மின் பண்புகள்

1. XLPE இன்சுலேஷன்

குறுக்கு-இணைக்கப்பட்ட பாலிஎதிலீன் முதன்மை காப்பு அடுக்கை உருவாக்குகிறது. வழங்கப்பட்ட விவரக்குறிப்பு அதிகபட்ச நீண்ட கால இயக்க வெப்பநிலை 90 °C மற்றும் 130 °C என்ற குறுகிய கால ஓவர்லோட் சகிப்புத்தன்மையை வழங்குகிறது. இந்த வெப்பநிலை வரம்பு XLPE இன்சுலேஷனைக் கருத்தில் கொள்வதற்கான முக்கிய காரணங்களில் ஒன்றாகும், பொது நோக்கத்திற்கான PVC-இன்சுலேட்டட் வயரிங் வழக்கமான நிலைமைகளுக்கு மேல் ஒரு கட்டுப்பாட்டு நிறுவல் செயல்படும் போது.

2. காப்பர் கடத்தி விருப்பங்கள்

கடத்தி 99.99% உயர் தூய்மை ஆக்ஸிஜன் இல்லாத தாமிரம் என குறிப்பிடப்பட்டுள்ளது. KYJV வகுப்பு 1 திட கடத்தியைப் பயன்படுத்துகிறது, அதே நேரத்தில் KYJVR ஒரு வகுப்பு 5 நெகிழ்வான கடத்தியுடன் பட்டியலிடப்பட்டுள்ளது. எனவே கடத்தி கட்டுமானமானது நிலையான வயரிங் அல்லது கூடுதல் நெகிழ்வுத்தன்மை தேவைப்படும் நிறுவல்களுடன் பொருத்தப்படலாம்.

3. PVC உறை மற்றும் செயல்பாட்டு மாறுபாடுகள்

நிலையான வெளிப்புற உறை PVC ஆகும், WDZ குறைந்த புகை பூஜ்ஜிய-ஆலசன் பதிப்பு மேம்படுத்தப்பட்ட விருப்பமாக கிடைக்கிறது. ஷீல்டட் KYJVP ஆனது செப்பு-சடை கவசத்தை சேர்க்கிறது, KYJV22 கூடுதல் இயந்திர பாதுகாப்பு தேவைப்படும் பயன்பாடுகளுக்கு ஸ்டீல்-டேப் கவசத்தைப் பயன்படுத்துகிறது. இந்த மாறுபாடுகள் ஒவ்வொரு திட்டத்திற்கும் ஒரு உள்ளமைவைப் பயன்படுத்துவதை விட கேபிள் கட்டுமானத்தை சுற்றியுள்ள நிறுவலுடன் பொருத்த அனுமதிக்கின்றன.

சரியான கட்டமைப்பைத் தேர்ந்தெடுப்பது

முக்கிய அளவு கேபிளால் வழங்கப்படும் கட்டுப்பாடு, கருவி அல்லது பாதுகாப்பு சுற்றுகளின் எண்ணிக்கையுடன் ஒத்திருக்க வேண்டும். நிலையான வரம்பு 2 முதல் 61 கோர்களை உள்ளடக்கியது, அதே சமயம் கடத்தி குறுக்குவெட்டுகள் 0.75 முதல் 6 மிமீ² வரை இருக்கும். தேவையான மின்கடத்தியின் அளவு, சுற்று சுமை, அனுமதிக்கப்பட்ட மின்னழுத்த வீழ்ச்சி மற்றும் நிறுவல் நிலைகள் ஆகியவற்றிலிருந்து தீர்மானிக்கப்பட வேண்டும், மாறாக கோர்களின் எண்ணிக்கையால் மட்டுமே தேர்ந்தெடுக்கப்பட வேண்டும்.

கூடுதல் பாதுகாப்பு தேவையா என்பதை நிறுவல் நிலைமைகள் தீர்மானிக்கின்றன. கவசமற்ற KYJV அல்லது KYJVR என்பது கேபிள் தட்டுகள், உட்புற வழித்தடங்கள் மற்றும் நிலையான கேபிள்-ட்ரெஞ்ச் வயரிங் ஆகியவற்றிற்காக வடிவமைக்கப்பட்டுள்ளது. KYJVP என்பது மின்காந்த குறுக்கீடு ஒரு கவலையாக இருந்தால், KYJV22 எஃகு-நாடா கவசம் மற்றும் இயந்திர பாதுகாப்பு தேவைப்படும் குறிப்பிட்ட நிறுவல்களுக்காக வடிவமைக்கப்பட்டுள்ளது. ரூட்டிங் செய்யும் போது வழங்கப்பட்ட குறைந்தபட்ச வளைக்கும் ஆரம் மதிப்புகளையும் கருத்தில் கொள்ள வேண்டும்.

வழக்கமான பயன்பாடுகள்

1. ஆற்றல் மற்றும் மின் உபகரணங்கள்

PV உபகரணங்கள், ஆற்றல் சேமிப்பு அமைப்புகள், இன்வெர்ட்டர்கள், மின் பெட்டிகள் மற்றும் தொடர்புடைய உபகரணங்களுடன் தொடர்புடைய குறைந்த மின்னழுத்த கட்டுப்பாடு மற்றும் சமிக்ஞை வயரிங் ஆகியவற்றிற்கு கேபிள் பயன்படுத்தப்படலாம். XLPE இன்சுலேஷன் குறிப்பிட்ட 90 °C நீண்ட கால இயக்க வெப்பநிலை வரம்பை வழங்குகிறது.

2. தொழில்துறை ஆட்டோமேஷன்

இயந்திர கருவிகள், பம்ப்கள், மின்விசிறிகள், பிஎல்சி அமைப்புகள் மற்றும் செயல்முறை உபகரணங்களுக்கான கட்டுப்பாட்டு அலமாரிகளுக்கு வெவ்வேறு கடத்தி மற்றும் நிறுவல் கட்டமைப்புகளுடன் பல-கோர் கட்டுப்பாட்டு வயரிங் தேவைப்படலாம். நெகிழ்வான கண்டக்டர் பதிப்புகள், உபகரண முனையங்கள் மற்றும் அலமாரிகளைச் சுற்றி ரூட்டிங் செய்வதை எளிதாக்கும், அதே சமயம் மின்காந்த குறுக்கீடுகளை கவனிக்க வேண்டிய சுற்றுகளுக்கு கவச பதிப்புகள் கிடைக்கின்றன.

3. நகராட்சி மற்றும் கட்டிட உள்கட்டமைப்பு

கேபிள் வரம்பை நிலத்தடி பயன்பாட்டு சுரங்கங்கள், கேபிள் அகழிகள், கட்டிட மின் அமைப்புகள் மற்றும் பிற நிலையான குறைந்த மின்னழுத்த கட்டுப்பாட்டு நிறுவல்களில் பயன்படுத்தலாம். கேபிள்கள் கூடுதல் மெக்கானிக்கல் லோடிங்கிற்கு வெளிப்படும் அல்லது நேரடி புதைகுழி கட்டுமானம் தேவைப்படும் இடங்களில், கவச KYJV22 உள்ளமைவு வேறுபட்ட நிறுவல் விருப்பத்தை வழங்குகிறது.

4. பவர்-சிஸ்டம் கட்டுப்பாடு மற்றும் பாதுகாப்பு

துணை மின் நிலையங்கள், மின் உற்பத்தி நிலையங்கள், விநியோக அறைகள் மற்றும் மின் உபகரணங்களில் உள்ள குறைந்த மின்னழுத்த இரண்டாம் நிலை சுற்றுகள் சிக்னல் கையகப்படுத்தல், இன்டர்லாக்கிங் மற்றும் உபகரணக் கட்டுப்பாடு ஆகியவற்றிற்கு மல்டி-கோர் கண்ட்ரோல் கேபிள்களைப் பயன்படுத்தலாம். இறுதி மாதிரியானது சுற்று செயல்பாடு, கடத்தி அளவு, பாதுகாப்பு தேவை மற்றும் நிறுவல் முறை ஆகியவற்றுடன் பொருந்த வேண்டும்.

5. ஏற்றுமதி உபகரணங்கள் மற்றும் பொறியியல் திட்டங்கள்

ஏற்றுமதி சார்ந்த மின் உபகரணங்கள் மற்றும் பொறியியல் திட்டங்களுக்கு, கேபிள் விவரக்குறிப்பு உற்பத்திக்கு முன் பொருந்தக்கூடிய திட்டத் தேவைகளுக்கு எதிராக உறுதிப்படுத்தப்பட வேண்டும். ஆவணப்படுத்தல், விநியோக நீளம், ரீல் வகை மற்றும் தேவையான எந்த ஆய்வுப் பதிவுகளையும் கேபிள் மாதிரி மற்றும் கட்டுமானத்துடன் சேர்த்து குறிப்பிடலாம்.

ஆர்டர் செய்வதற்கு முன் தொழில்நுட்ப சோதனைகள்

திட்ட மேற்கோளுக்கு, அடிப்படைத் தகவலில் பொதுவாக கேபிள் மாதிரி, மதிப்பிடப்பட்ட மின்னழுத்தம், கடத்தி வகுப்பு, குறுக்கு வெட்டு, மைய அளவு மற்றும் தேவையான நீளம் ஆகியவை அடங்கும். மின்காந்த குறுக்கீட்டை உருவாக்கும் உபகரணங்களுக்கு அருகில் கேபிள் அனுப்பப்பட்டால், கவசத்தின் தேவை தனித்தனியாக குறிப்பிடப்பட வேண்டும். கவசத்தின் தேவையை மதிப்பிடுவதற்கு நேரடி அடக்கம் அல்லது வெளிப்படும் நிறுவலும் அடையாளம் காணப்பட வேண்டும்.

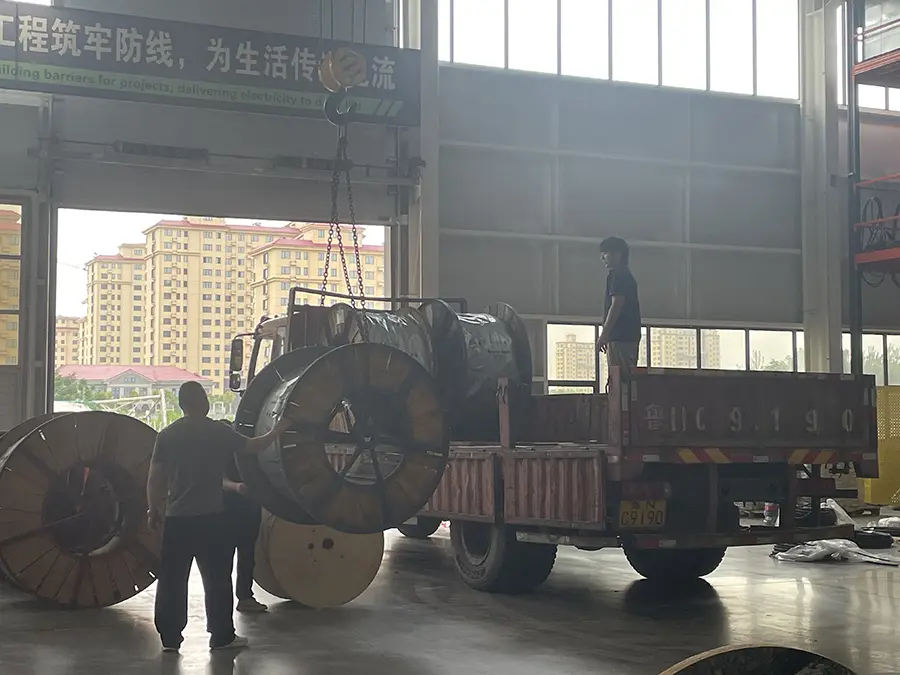

ஏற்றுமதி ஆர்டர்களுக்கு, பேக்கேஜிங் மற்றும் ஆவணங்கள் மேற்கோள் கட்டத்தில் உறுதிப்படுத்தப்பட வேண்டும். வழங்கப்பட்ட விவரக்குறிப்பு பிளாஸ்டிக் ரீல்கள் மற்றும் புகைபிடிக்கப்பட்ட மர ரீல்களை தனிப்பயனாக்கப்பட்ட விநியோக நீளங்களுடன் பட்டியலிடுகிறது. WDZ குறைந்த புகை பூஜ்ஜிய-ஆலசன் கட்டுமானம் அல்லது குளிர்-எதிர்ப்பு பதிப்புகள் போன்ற சிறப்புத் தேவைகளும் உற்பத்திக்கு முன் குறிப்பிடப்பட வேண்டும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. இந்த கேபிளுக்கு என்ன தரநிலைகள் குறிப்பிடப்பட்டுள்ளன?

வழங்கப்பட்ட தயாரிப்பு தரவு GB/T 9330 ஐ தேசிய தரமாக பட்டியலிடுகிறது. ஒரு வெளிநாட்டு திட்டத்திற்கு கூடுதல் தரநிலைகள், சான்றிதழ்கள் அல்லது ஆய்வு ஆவணங்கள் தேவைப்பட்டால், அந்தத் தேவைகள் இலக்கு சந்தை மற்றும் திட்ட விவரக்குறிப்பின் படி உறுதிப்படுத்தப்பட வேண்டும்.

2. என்ன கடத்தி அளவுகள் மற்றும் முக்கிய அளவுகள் உள்ளன?

நிலையான கடத்தி குறுக்குவெட்டுகள் 0.75, 1.0, 1.5, 2.5, 4 மற்றும் 6 மிமீ² ஆகும். ஸ்டாண்டர்ட் கோர் உள்ளமைவுகள் 2 முதல் 61 கோர்கள் வரை இருக்கும், இதில் பல இடைநிலை மைய எண்ணிக்கையும் அடங்கும். திட்டத் தேவைகளுக்கு ஏற்ப சிறப்பு மைய அளவுகளை உற்பத்தி செய்யலாம்.

3. XLPE இன்சுலேஷனின் இயக்க வெப்பநிலை என்ன?

வழங்கப்பட்ட தொழில்நுட்ப தரவு அதிகபட்ச நீண்ட கால இயக்க வெப்பநிலையான 90 °C மற்றும் குறுகிய கால ஓவர்லோட் சகிப்புத்தன்மை 130°C. நிலையான குறைந்தபட்ச முட்டையிடும் வெப்பநிலை ≥0 °C ஆகும், அதே சமயம் குளிர்-எதிர்ப்பு பதிப்பு -30 °C இல் நேரடி நிறுவலுக்கு பட்டியலிடப்பட்டுள்ளது.

4. கவசம் அல்லது கவச பதிப்பு எப்போது தேவைப்படுகிறது?

சிக்னல் அல்லது கண்ட்ரோல் சர்க்யூட்டில் மின்காந்த குறுக்கீட்டைக் கட்டுப்படுத்த வேண்டியிருக்கும் போது, ​​கவசமுள்ள KYJVP ஐக் கருத்தில் கொள்ளலாம். கவச KYJV22 என்பது குறிப்பிட்ட நேரடி நிலத்தடி அடக்கம் உட்பட கூடுதல் இயந்திர பாதுகாப்பு தேவைப்படும் நிபந்தனைகளை அமைப்பதற்காக வடிவமைக்கப்பட்டுள்ளது. நிராயுதபாணி, கவச மற்றும் கவச கட்டுமானங்களுக்கு குறைந்தபட்ச வளைக்கும்-ஆரம் தேவைகள் வேறுபட்டவை.

5. டெலிவரிக்கு முன் என்ன மின் சோதனைகள் குறிப்பிடப்படுகின்றன?

வழங்கப்பட்ட விவரக்குறிப்பு 20 °C இல் ≥1000 MΩ·km இன் இன்சுலேஷன் ரெசிஸ்டன்ஸ் மற்றும் 3000V/5நிமிடத்திற்கு எந்த முறிவு இல்லாமல் முடிக்கப்பட்ட தயாரிப்பு தாங்கும் மின்னழுத்த சோதனையையும் பட்டியலிடுகிறது. டெலிவரிக்கு முன் முழு பரிசோதனையையும் அட்டவணை குறிப்பிடுகிறது. எந்தவொரு திட்ட-குறிப்பிட்ட ஆய்வு அல்லது மூன்றாம் தரப்பு சோதனை தேவைகள் உற்பத்திக்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.

6. விநியோக நீளம் மற்றும் கேபிள் கட்டுமானத்தை தனிப்பயனாக்க முடியுமா?

ஆம். வழங்கப்பட்ட தரவு ± 0.5% என குறிப்பிடப்பட்ட நீள சகிப்புத்தன்மையுடன் தனிப்பயனாக்கப்பட்ட விநியோக நீளங்களை பட்டியலிடுகிறது. சிறப்பு மைய அளவுகள், நெகிழ்வான கடத்தி கட்டுமானம், கவசம், கவசம், WDZ குறைந்த புகை பூஜ்ஜிய-ஹலோஜன் கட்டுமானம் மற்றும் குளிர்-எதிர்ப்பு பதிப்புகள் திட்டத் தேவைகளுக்கு ஏற்ப குறிப்பிடப்படலாம்.
