தயாரிப்பு மாதிரிகள்: N-KVVR(NH-KVVR), N-KVVRP(NH-KVVRP).

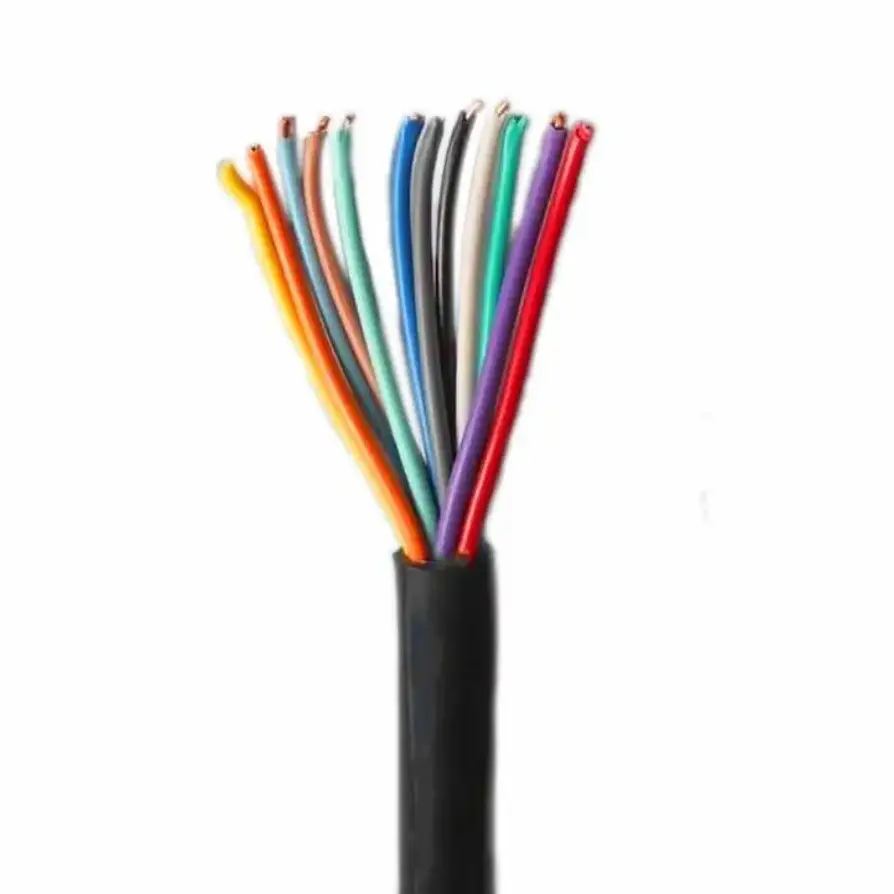

காப்பர் பிவிசி ஃபிளேம் ரிடார்டன்ட் ஃப்ளெக்சிபிள் கண்ட்ரோல் கேபிள், பிவிசி இன்சுலேஷன் மற்றும் வெளிப்புற உறையுடன் ஸ்ட்ராண்டட் செப்புக் கடத்திகளை ஒருங்கிணைத்து, கட்டுப்பாடு மற்றும் சிக்னல் வயரிங்க்கு நெகிழ்வான தீர்வை வழங்குகிறது. அதன் சுடர்-தடுப்பு கேபிள் கட்டுமானமானது சுடர் பரவுவதைக் கட்டுப்படுத்தும் நோக்கம் கொண்டது, அதே சமயம் நெகிழ்வான கடத்தி ஏற்பாடு, கட்டுப்பாட்டுப் பெட்டிகள், உபகரண முனையங்கள் மற்றும் சிறிய வயரிங் இடங்களைச் சுற்றி கேபிளை எளிதாகச் செலுத்த அனுமதிக்கிறது.
இந்த கேபிள் பொதுவாக தீ-பாதுகாப்பு கட்டுப்பாட்டு சுற்றுகள், தொழில்துறை ஆட்டோமேஷன், மின் சாதனங்கள், இயந்திர மற்றும் மின் அமைப்புகள் மற்றும் உலோகவியல் இயந்திரங்களுக்கு குறிப்பிடப்படுகிறது. பொருத்தமான விவரக்குறிப்பு தேவையான மைய கட்டமைப்பு, கடத்தி அளவு, நிறுவல் நிலைமைகள் மற்றும் பயன்பாட்டிற்கு வரையறுக்கப்பட்ட சுடர்-தடுப்புத் தேவைகளைப் பொறுத்தது.
|
பெயரளவு குறுக்குவெட்டு (மிமீ²) |
கடத்தியின் அதிகபட்ச ஒற்றை கம்பி விட்டம் (மிமீ) |
PVC இன்சுலேஷன் தடிமன் (மிமீ) |
20℃ DC கண்டக்டர் ரெசிஸ்டன்ஸ் (Ω/km) |
20℃ DC கண்டக்டர் ரெசிஸ்டன்ஸ் (Ω/km) |
|
|
|
|
பூசப்படாத உலோகம் |
பூசப்பட்ட உலோகம் |
|
0.5 |
0.21 |
0.6 |
39.0 |
40.1 |
|
0.75 |
0.21 |
0.6 |
26.0 |
26.7 |
|
1.0 |
0.21 |
0.6 |
19.5 |
20.0 |
|
1.5 |
0.26 |
0.7 |
13.3 |
13.7 |
|
2.5 |
0.26 |
0.8 |
7.98 |
8.21 |
|
4 |
0.31 |
0.8 |
4.95 |
5.09 |
|
6 |
0.31 |
0.8 |
3.30 |
3.39 |
|
பரிந்துரைக்கப்படும் மைய எண்கள்: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. வாடிக்கையாளர் கோரிக்கையின் பேரில் தனிப்பயன் மைய எண்கள் கிடைக்கும். |
பரிந்துரைக்கப்படும் மைய எண்கள்: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. வாடிக்கையாளர் கோரிக்கையின் பேரில் தனிப்பயன் மைய எண்கள் கிடைக்கும். |
பரிந்துரைக்கப்படும் மைய எண்கள்: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. வாடிக்கையாளர் கோரிக்கையின் பேரில் தனிப்பயன் மைய எண்கள் கிடைக்கும். |
பரிந்துரைக்கப்படும் மைய எண்கள்: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. வாடிக்கையாளர் கோரிக்கையின் பேரில் தனிப்பயன் மைய எண்கள் கிடைக்கும். |
பரிந்துரைக்கப்படும் மைய எண்கள்: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. வாடிக்கையாளர் கோரிக்கையின் பேரில் தனிப்பயன் மைய எண்கள் கிடைக்கும். |

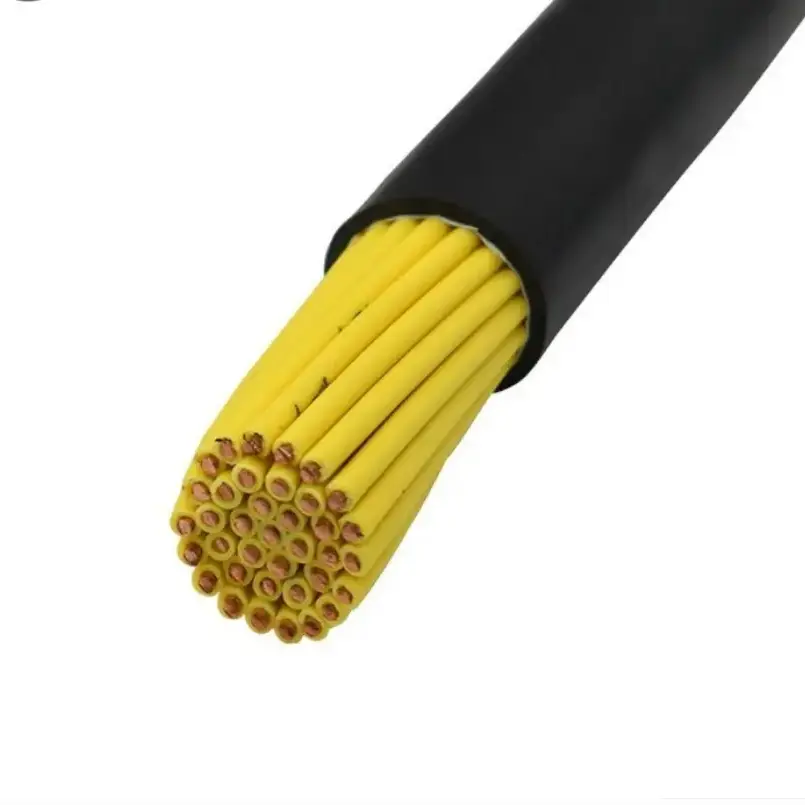

கேபிள் ஒரு திட கடத்திக்கு பதிலாக பல இழை செப்பு கடத்தி கட்டுமானத்தைப் பயன்படுத்துகிறது. சிறிய தனிப்பட்ட கடத்தி இழைகள் அதிக நெகிழ்வுத்தன்மையை வழங்குகின்றன, இது கேபினட்கள், வழித்தடங்கள், உபகரண உறைகள் மற்றும் நிறுவல் இடம் குறைவாக உள்ள பிற இடங்களில் கட்டுப்பாட்டு கேபிள்களை ரூட்டிங் செய்யும் போது பயனுள்ளதாக இருக்கும்.
PVC காப்பு மற்றும் வெளிப்புற பாதுகாப்பு அடுக்குக்கு பயன்படுத்தப்படுகிறது. தொழில்நுட்ப அட்டவணையில் பட்டியலிடப்பட்டுள்ள தொடர்புடைய மதிப்புகளுடன், பெயரளவு கடத்தி குறுக்குவெட்டுக்கு ஏற்ப காப்பு தடிமன் மாறுபடும். தேர்ந்தெடுக்கப்பட்ட காப்பு அமைப்பு சாதாரண சேவையின் போது கட்டுப்பாட்டு மற்றும் கண்காணிப்பு சுற்றுகளுக்கு மின் பிரிப்பு மற்றும் பாதுகாப்பை வழங்குகிறது.
சுடர்-தடுப்பு PVC பொருள், பற்றவைப்பு மூலத்திற்கு வெளிப்படும் போது கேபிளுடன் சுடர் பரவுவதைக் குறைக்கும் நோக்கம் கொண்டது. தீ-எதிர்ப்பு செயல்திறன் என கருதப்படுவதற்குப் பதிலாக, பொருந்தக்கூடிய கேபிள் விவரக்குறிப்புகள் மற்றும் சோதனைத் தேவைகளின்படி சுடர்-தடுப்பு செயல்திறன் மதிப்பீடு செய்யப்பட வேண்டும்.
காப்பர் பிவிசி ஃபிளேம் ரிடார்டன்ட் ஃப்ளெக்சிபிள் கண்ட்ரோல் கேபிள், பிவிசி இன்சுலேஷன் மற்றும் உறையுடன் கூடிய மல்டி-ஸ்ட்ராண்ட் கண்டக்டர் கட்டமைப்பை ஒருங்கிணைக்கிறது. குறைந்த நெகிழ்வான கேபிள் வடிவமைப்புகளுடன் ஒப்பிடும்போது, கட்டுமானமானது கட்டுப்பாட்டுப் பெட்டிகளுக்குள் மற்றும் உபகரணக் கூறுகளைச் சுற்றியுள்ள கேபிள் ஏற்பாட்டைச் சுலபமாக்குகிறது.
பல கட்டுப்பாட்டு சுற்றுகளை உள்ளடக்கிய திட்டங்களுக்கு, தேவையான சிக்னல்கள் அல்லது கட்டுப்பாட்டு செயல்பாடுகளின் எண்ணிக்கைக்கு ஏற்ப கேபிளைத் தேர்ந்தெடுக்க கிடைக்கக்கூடிய மைய கட்டமைப்புகள் அனுமதிக்கின்றன. கடத்தியின் குறுக்குவெட்டு மைய அளவைக் காட்டிலும் மின்சுற்றின் மின் தேவைகளிலிருந்து தீர்மானிக்கப்பட வேண்டும்.
தீ-பாதுகாப்புத் தேவைகள் கொண்ட நிறுவல்களுக்கு, நிறுவல் சூழல், கேபிள் குழுவாக்கம், ரூட்டிங் முறை மற்றும் பொருந்தக்கூடிய திட்டத் தரநிலை ஆகியவற்றுடன் சுடர்-தடுப்பு பண்புக்கூறு ஒன்றாகக் கருதப்படலாம். இறுதி விவரக்குறிப்பு தேர்வுக்கு முன் இந்த காரணிகள் உறுதிப்படுத்தப்பட வேண்டும்.
தீ-பாதுகாப்பு கட்டுப்பாட்டு அலமாரிகள், தீ-அலாரம் இணைப்பு சாதனங்கள் மற்றும் புகை வெளியேற்றும் கருவிகள் போன்ற தொடர்புடைய இயந்திர அமைப்புகளில் கட்டுப்பாடு மற்றும் சமிக்ஞை சுற்றுகளுக்குப் பயன்படுத்தப்படுகிறது.
கட்டுப்பாட்டு பெட்டிகள், ஜெனரேட்டர் தொடர்பான கட்டுப்பாட்டு சுற்றுகள், மின் விநியோக அறை உபகரணங்கள் மற்றும் நெகிழ்வான வயரிங் தேவைப்படும் மற்ற குறைந்த மின்னழுத்த கட்டுப்பாட்டு பயன்பாடுகளுக்கு ஏற்றது.
உற்பத்திக் கோடுகள், உபகரணங்கள் கட்டுப்பாட்டு அலமாரிகள் மற்றும் தொழில்துறை சூழல்களில் சமிக்ஞை சுற்றுகள் ஆகியவற்றிற்கான தானியங்கி-கட்டுப்பாட்டு அமைப்புகளில் பயன்படுத்தப்படலாம். தேர்ந்தெடுக்கும் போது சுற்றுச்சூழல் வெப்பநிலை மற்றும் எண்ணெய், ஈரப்பதம் அல்லது இரசாயனங்கள் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.
மத்திய ஏர் கண்டிஷனிங் கருவிகள், கட்டிட இயந்திர மற்றும் மின் அமைப்புகள், நிலத்தடி உபகரணங்கள் அறைகள் மற்றும் பிற கட்டிட-சேவை நிறுவல்களுக்கான வயரிங் கட்டுப்படுத்த பொருந்தும்.
கட்டுப்பாட்டு அலமாரிகள், தானியங்கு உற்பத்தி உபகரணங்கள், இயந்திர சாதனங்கள் மற்றும் பிற தொழில்துறை அமைப்புகளில் பயன்படுத்தப்படுகிறது, அங்கு பல கட்டுப்பாடு அல்லது கண்காணிப்பு சமிக்ஞைகள் வரையறுக்கப்பட்ட நிறுவல் இடைவெளிகள் வழியாக அனுப்பப்பட வேண்டும்.
ஒரு கட்டுப்பாட்டு கேபிளுக்கு, தர சரிபார்ப்பு அளவிடக்கூடிய கட்டுமானம் மற்றும் மின் அளவுருக்கள் மீது கவனம் செலுத்த வேண்டும். கண்டக்டர் குறுக்குவெட்டு, அதிகபட்ச ஒற்றை கம்பி விட்டம், PVC இன்சுலேஷன் தடிமன் மற்றும் DC கடத்தி எதிர்ப்பு ஆகியவை உற்பத்தி மற்றும் ஏற்றுமதிக்கு முன் ஒப்புக் கொள்ளப்பட்ட விவரக்குறிப்புக்கு எதிராக சரிபார்க்கப்படலாம்.
மொத்த பொறியியல் ஆர்டர்களுக்கு, மாதிரி, மைய அளவு, கடத்தி குறுக்குவெட்டு, கேபிள் நீளம் மற்றும் பொருந்தக்கூடிய சுடர்-தடுப்பு தேவைகள் ஆகியவை முன்கூட்டியே உறுதிப்படுத்தப்பட வேண்டும். தொழில்நுட்ப ஆவணங்கள் மற்றும் ஆய்வுப் பதிவுகள் திட்டத்திற்குத் தேவைப்படும் இடங்களில் கட்டளையிடப்பட்ட விவரக்குறிப்புடன் பொருத்தப்படலாம்.
ஒரு தானியங்கி கட்டுப்பாட்டு திட்டத்திற்கான கேபிளைத் தேர்ந்தெடுக்கும்போது, பல அளவுருக்கள் ஒன்றாகக் கருதப்பட வேண்டும்:
1. கடத்தி குறுக்குவெட்டு: மின் சுமை மற்றும் கட்டுப்பாட்டு சுற்று தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்கவும்.
2. முக்கிய அளவு: திட்ட வடிவமைப்பிற்குத் தேவைப்படும் இடங்களில் கூடுதல் கோர்களைக் கருத்தில் கொண்டு, தேவையான கட்டுப்பாடு மற்றும் கண்காணிப்பு செயல்பாடுகளுடன் கோர்களின் எண்ணிக்கையைப் பொருத்தவும்.
3. நிறுவல் முறை: கேபிள் ஒரு கட்டுப்பாட்டு கேபினுக்குள், குழாய் வழியாக, கேபிள் தட்டில் அல்லது நேரடியாக சாதனங்களுக்கு அனுப்பப்படுமா என்பதை உறுதிப்படுத்தவும்.
4. ஃபிளேம் ரிடார்டன்ட் தேவைகள்: திட்டத்திற்கு தேவையான சுடர்-தடுப்பு வகுப்பு அல்லது பொருந்தக்கூடிய சோதனை தரநிலையை உறுதிப்படுத்தவும்.
5. சுற்றுச்சூழல் நிலைமைகள்: சுற்றுப்புற வெப்பநிலை, ஈரப்பதம், எண்ணெய், இரசாயனங்கள், இயந்திர இயக்கம் மற்றும் கிடைக்கும் வளைக்கும் இடம் ஆகியவற்றைக் கருத்தில் கொள்ளுங்கள்.
6. விநியோகத் தேவைகள்: மொத்த உற்பத்திக்கு முன் கேபிள் நீளம், பேக்கேஜிங், லேபிளிங், ஆவணங்கள் மற்றும் ஏதேனும் ஆய்வுத் தேவைகளை உறுதிப்படுத்தவும்.
ஆம். கேபிள் சுடர்-தடுப்பு PVC இன்சுலேஷன் மற்றும் சுடர் பரவலை கட்டுப்படுத்த உதவும் வகையில் வடிவமைக்கப்பட்ட உறை பொருட்களைப் பயன்படுத்துகிறது. குறிப்பிட்ட கேபிள் கட்டுமானம் மற்றும் பொருந்தக்கூடிய சோதனைத் தேவைகளுக்கு ஏற்ப துல்லியமான சுடர்-தடுப்பு செயல்திறன் உறுதிப்படுத்தப்பட வேண்டும்.
மல்டி-ஸ்ட்ராண்ட் கண்டக்டர் அமைப்பு, அதே பெயரளவு குறுக்குவெட்டின் திட கடத்தியை விட அதிக நெகிழ்வுத்தன்மையை வழங்குகிறது. கிடைக்கக்கூடிய நிறுவல் இடம் குறைவாக இருக்கும் இடங்களில் இது ரூட்டிங் மற்றும் நிறுத்தத்தை எளிதாக்குகிறது.
பட்டியலிடப்பட்ட குறுக்குவெட்டுகள் 0.5mm², 0.75mm², 1.0mm², 1.5mm², 2.5mm², 4mm² மற்றும் 6mm² ஆகும். பரிந்துரைக்கப்பட்ட முக்கிய அளவுகளில் 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 மற்றும் 61 கோர்கள் அடங்கும். திட்டத் தேவைகளுக்கு ஏற்ப தனிப்பயன் மைய அளவுகள் விவாதிக்கப்படலாம்.
ஆம். தனிப்பயன் மைய அளவுகள் மற்றும் கேபிள் நீளம் திட்ட விவரக்குறிப்பின் படி விவாதிக்கப்படும். கடத்தியின் குறுக்குவெட்டு, நிறுவல் நிலைமைகள், சுடர்-தடுப்பு தேவைகள் மற்றும் தேவையான ஆவணங்கள் உற்பத்திக்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.
வழக்கமான பயன்பாடுகளில் தீ-பாதுகாப்பு கட்டுப்பாட்டு அலமாரிகள், சக்தி மற்றும் ஆற்றல் உபகரணங்கள், உலோகவியல் உற்பத்தி கோடுகள், இயந்திர மற்றும் மின் அமைப்புகள், தானியங்கி உற்பத்தி உபகரணங்கள் மற்றும் தொழில்துறை கட்டுப்பாட்டு அலமாரிகள் ஆகியவை அடங்கும்.
தேவையான மாதிரி, கடத்தி குறுக்குவெட்டு, மைய அளவு, கேபிள் நீளம், நிறுவல் சூழல் மற்றும் பொருந்தக்கூடிய சுடர்-தடுப்பு தேவைகளை வழங்கவும். திட்ட வரைபடங்கள் அல்லது தொழில்நுட்ப விவரக்குறிப்புகள் கிடைக்கும் போது வழங்கப்படலாம், இதனால் மேற்கோள் மற்றும் உற்பத்திக்கு முன் கேபிள் கட்டுமானத்தை சரிபார்க்க முடியும்.
