தயாரிப்பு மாதிரிகள்: N(NH)-KVVR, N(NH)-KVVRP, போன்றவை.
காப்பர் PVC தீ எதிர்ப்பு நெகிழ்வான கட்டுப்பாட்டு கேபிள், நெகிழ்வான நிறுவல் மற்றும் தீ-எதிர்ப்புத் தேவைகளை ஒன்றாகக் கருத்தில் கொள்ள வேண்டிய கட்டுப்பாடு மற்றும் சமிக்ஞை சுற்றுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. இது வகுப்பு 5 நெகிழ்வான செப்பு கடத்திகள், மைக்கா-டேப் தீ-எதிர்ப்பு அடுக்கு மற்றும் வெளியேற்றப்பட்ட PVC இன்சுலேஷன் மற்றும் உறை ஆகியவற்றைப் பயன்படுத்துகிறது. பொருந்தக்கூடிய கேபிள் உள்ளமைவு மற்றும் சோதனைத் தேவைகளைப் பொறுத்து, தீ நிலைமைகளின் கீழ் ஒரு குறிப்பிட்ட காலத்திற்கு சுற்று ஒருமைப்பாட்டை பராமரிக்க இந்த கட்டுமானம் உதவும்.
நெகிழ்வான கடத்தி அமைப்பு கேபிளை கட்டுப்பாட்டு அலமாரிகள், தீ-பாதுகாப்பு அமைப்புகள், இயந்திர மற்றும் மின் உபகரணங்கள் மற்றும் தொழில்துறை தானியங்கி-கட்டுப்பாட்டு சுற்றுகளுக்கு ஏற்றதாக ஆக்குகிறது. கேபிள் தேர்வு நடத்துனர் குறுக்குவெட்டு, முக்கிய அளவு, நிறுவல் முறை, தீ செயல்திறன் தேவைகள் மற்றும் இணைக்கப்பட்ட உபகரணங்களின் மின் பண்புகள் ஆகியவற்றின் அடிப்படையில் இருக்க வேண்டும்.
|
பெயரளவு குறுக்குவெட்டு (மிமீ²) |
கடத்தியின் அதிகபட்ச ஒற்றை கம்பி விட்டம் (மிமீ) |
தீ தடுப்பு அடுக்கு |
PVC இன்சுலேஷன் தடிமன் (மிமீ) |
20℃ DC கண்டக்டர் ரெசிஸ்டன்ஸ் (Ω/km) |
20℃ DC கண்டக்டர் ரெசிஸ்டன்ஸ் (Ω/km) |
|
|
|
பொருள் |
|
பூசப்படாத உலோகம் |
பூசப்பட்ட உலோகம் |
|
0.5 |
0.21 |
மைக்கா டேப் |
0.6 |
39.0 |
40.1 |
|
0.75 |
0.21 |
மைக்கா டேப் |
0.6 |
26.0 |
26.7 |
|
1.0 |
0.21 |
மைக்கா டேப் |
0.6 |
19.5 |
20.0 |
|
1.5 |
0.26 |
மைக்கா டேப் |
0.7 |
13.3 |
13.7 |
|
2.5 |
0.26 |
மைக்கா டேப் |
0.8 |
7.98 |
8.21 |
|
4 |
0.31 |
மைக்கா டேப் |
0.8 |
4.95 |
5.09 |
|
6 |
0.31 |
மைக்கா டேப் |
0.8 |
3.30 |
3.39 |
|
பரிந்துரைக்கப்படும் மைய எண்கள்: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. வாடிக்கையாளர் கோரிக்கையின் பேரில் தனிப்பயன் மைய எண்கள் கிடைக்கும். |
பரிந்துரைக்கப்படும் மைய எண்கள்: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. வாடிக்கையாளர் கோரிக்கையின் பேரில் தனிப்பயன் மைய எண்கள் கிடைக்கும். |
பரிந்துரைக்கப்படும் மைய எண்கள்: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. வாடிக்கையாளர் கோரிக்கையின் பேரில் தனிப்பயன் மைய எண்கள் கிடைக்கும். |
பரிந்துரைக்கப்படும் மைய எண்கள்: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. வாடிக்கையாளர் கோரிக்கையின் பேரில் தனிப்பயன் மைய எண்கள் கிடைக்கும். |
பரிந்துரைக்கப்படும் மைய எண்கள்: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. வாடிக்கையாளர் கோரிக்கையின் பேரில் தனிப்பயன் மைய எண்கள் கிடைக்கும். |
பரிந்துரைக்கப்படும் மைய எண்கள்: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. வாடிக்கையாளர் கோரிக்கையின் பேரில் தனிப்பயன் மைய எண்கள் கிடைக்கும். |

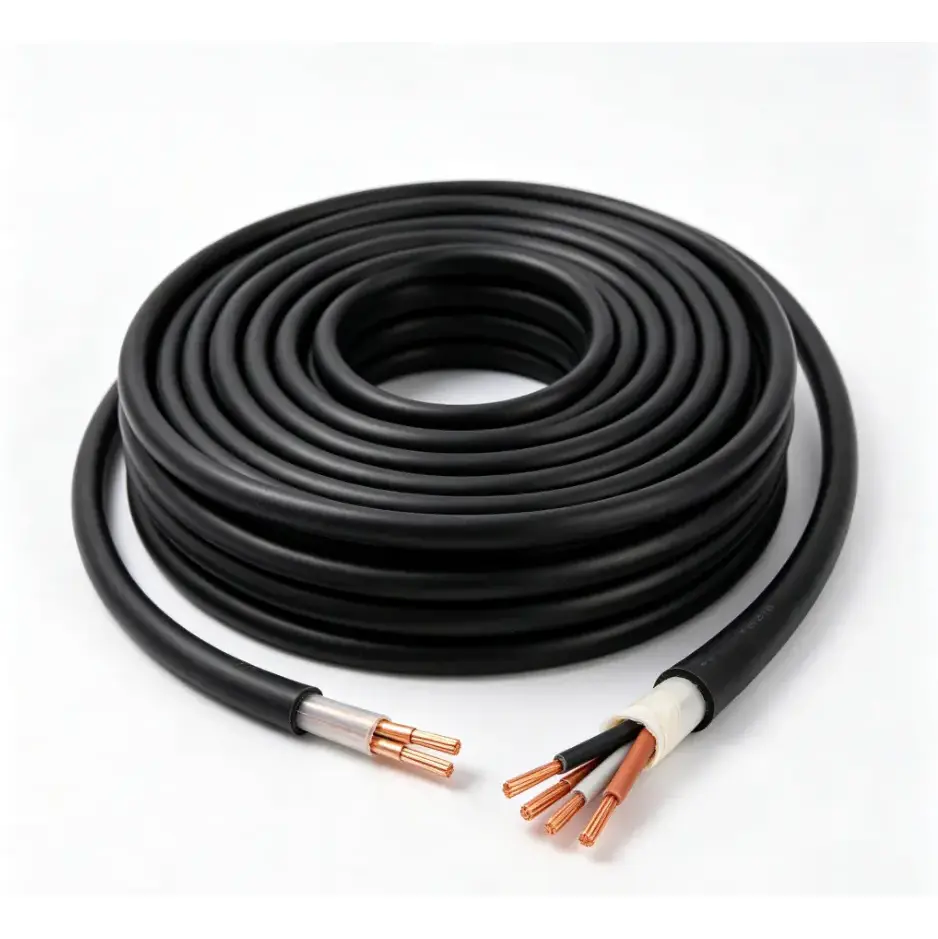

கேபிள் கட்டுமானமானது மைக்கா-டேப் தீ-எதிர்ப்பு அடுக்கு மற்றும் PVC இன்சுலேஷன் மற்றும் உறை ஆகியவற்றுடன் ஒரு நெகிழ்வான செப்பு கடத்தியை இணைக்கிறது. ஒவ்வொரு பகுதியும் ஒட்டுமொத்த கேபிள் கட்டமைப்பில் ஒரு குறிப்பிட்ட செயல்பாட்டைக் கொண்டுள்ளது, எனவே கட்டுப்பாட்டு சுற்று, நிறுவல் சூழல் மற்றும் பொருந்தக்கூடிய தீ செயல்திறன் தேவைகளுக்கு ஏற்ப தேவையான விவரக்குறிப்புகள் தேர்ந்தெடுக்கப்பட வேண்டும்.

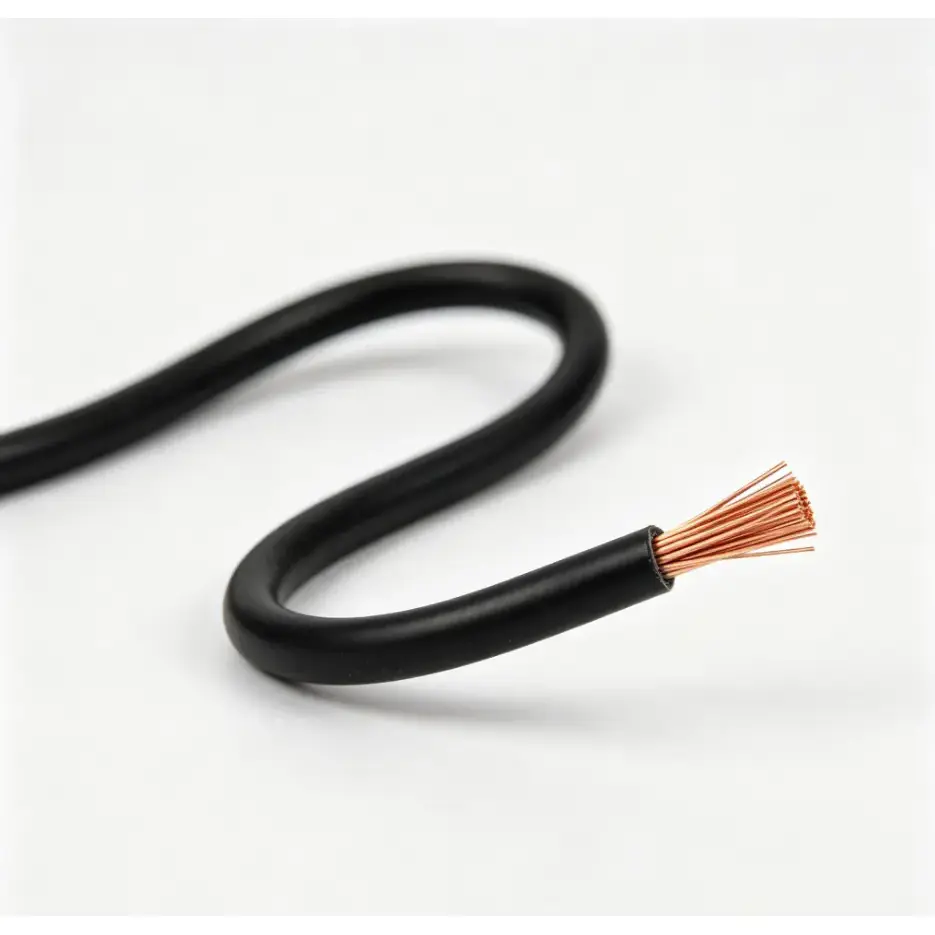

மல்டி-ஸ்ட்ராண்ட் கண்டக்டர் கட்டுமானமானது அதே பெயரளவு குறுக்குவெட்டின் திடமான கடத்தியை விட அதிக நெகிழ்வுத்தன்மையை வழங்குகிறது. கேபினட் வயரிங், உபகரண இணைப்புகள் மற்றும் நிறுவல்களுக்கு இது பயனுள்ளதாக இருக்கும், அங்கு கேபிள் வரையறுக்கப்பட்ட இடைவெளிகள் அல்லது உபகரண கூறுகளை சுற்றி செல்ல வேண்டும்.
மைக்கா டேப் கடத்தியைச் சுற்றி தீ-எதிர்ப்பு அடுக்காக இணைக்கப்பட்டுள்ளது. தீ-எதிர்ப்பு கேபிள் கட்டுமானத்தில், பொருந்தக்கூடிய சோதனை நிலைமைகளால் வரையறுக்கப்பட்ட காலத்திற்கு கேபிள் உயர்ந்த வெப்பநிலை அல்லது சுடருக்கு வெளிப்படும் போது கடத்தும் பாதையைப் பாதுகாக்க இந்த அடுக்கு உதவும்.
வெளியேற்றப்பட்ட PVC இன்சுலேஷன் கடத்தி மற்றும் சுற்றியுள்ள கேபிள் கூறுகளுக்கு இடையே மின் பிரிவை வழங்குகிறது, அதே நேரத்தில் வெளிப்புற உறை கூடுதல் இயந்திர மற்றும் சுற்றுச்சூழல் பாதுகாப்பை வழங்குகிறது. மேலே உள்ள விவரக்குறிப்பு அட்டவணையில் காட்டப்பட்டுள்ளபடி, பெயரளவு குறுக்குவெட்டுடன் காப்பு தடிமன் மாறுபடும்.
காப்பர் பிவிசி ஃபயர் ரெசிஸ்டண்ட் ஃப்ளெக்சிபிள் கண்ட்ரோல் கேபிள் என்பது கட்டுப்பாடு மற்றும் சிக்னல் வயரிங் ஆகியவற்றிற்காக வடிவமைக்கப்பட்டுள்ளது, இதில் குறிப்பிட்ட தீ நிலைகளின் கீழ் சுற்று தொடர்ச்சி ஒரு முக்கியமான வடிவமைப்பு கருத்தில் உள்ளது. வழக்கமான பயன்பாடுகளில் தீ-கட்டுப்பாட்டு பெட்டிகள், கட்டிட தீ-பாதுகாப்பு அமைப்புகள், இயந்திர மற்றும் மின் உபகரணங்கள், சக்தி தொடர்பான கட்டுப்பாட்டு அமைப்புகள் மற்றும் தொழில்துறை தன்னியக்க நிறுவல்கள் ஆகியவை அடங்கும்.
வரையறுக்கப்பட்ட கட்டுப்பாட்டு அலமாரிகள் அல்லது உபகரண அடைப்புகளில், நெகிழ்வான கடத்தி கட்டுமானமானது, குறைந்த நெகிழ்வான கேபிள் கட்டுமானங்களுடன் ஒப்பிடும்போது ரூட்டிங் எளிமையாக்கலாம். தொழில்துறை நிறுவல்களுக்கு, இறுதித் தேர்வு சுற்றுப்புற வெப்பநிலை, கேபிள் தட்டு அல்லது குழாய் ஏற்பாடு, வளைக்கும் தேவைகள், ஈரப்பதம், எண்ணெய் அல்லது பிற சுற்றுச்சூழல் வெளிப்பாடு மற்றும் இணைக்கப்பட்ட கட்டுப்பாட்டு சுற்றுகளின் மின் சுமை ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.
இந்த வகை கேபிளுக்கு, தோற்றம் மட்டும் இல்லாமல், அளவிடக்கூடிய கட்டுமானம் மற்றும் மின் அளவுருக்கள் ஆகியவற்றின் அடிப்படையில் தர மதிப்பீடு செய்யப்பட வேண்டும். கடத்தி குறுக்குவெட்டு, கடத்தி எதிர்ப்பு, காப்பு தடிமன், தீ-எதிர்ப்பு அடுக்கு, முக்கிய அளவு மற்றும் பொருந்தக்கூடிய தீ-செயல்திறன் தேவைகள் ஒப்புக் கொள்ளப்பட்ட விவரக்குறிப்புக்கு எதிராக சரிபார்க்கப்பட வேண்டும்.
உற்பத்தி அல்லது ஏற்றுமதிக்கு முன், திட்ட ஆவணங்கள் தேவையான மாதிரி, குறுக்குவெட்டு, மைய அளவு, கடத்தி வகை மற்றும் சோதனைத் தேவைகளுடன் பொருத்தப்படலாம். பொறியியல் பயன்பாடுகளுக்கு, மொத்த உற்பத்திக்கு முன் கூடுதல் ஆய்வுப் பதிவுகள், தொழில்நுட்ப தரவு அல்லது மாதிரிகள் தேவையா என்பதை வாடிக்கையாளர்கள் உறுதிப்படுத்த முடியும்.
சரியான விவரக்குறிப்பு கட்டுப்பாட்டு அமைப்பு மற்றும் நிறுவல் நிலைமைகளைப் பொறுத்தது. ஆர்டர் செய்வதற்கு முன், பின்வரும் புள்ளிகளை உறுதிப்படுத்துவது பயனுள்ளது:
1. மின்சுற்றுத் தேவைகள் மற்றும் பொருந்தக்கூடிய மின் கணக்கீடுகளின்படி கடத்தி குறுக்குவெட்டு.
2. தேவையான மைய அளவு மற்றும் நிலையான அல்லது தனிப்பயனாக்கப்பட்ட மைய கட்டமைப்பு தேவையா.
3. தீ-எதிர்ப்பு செயல்திறன் தேவைகள் மற்றும் பொருந்தக்கூடிய திட்டம் அல்லது சோதனை தரநிலை.
4. கட்டுப்பாட்டு அமைச்சரவை வயரிங், கன்ட்யூட் நிறுவல், கேபிள் ட்ரே நிறுவல் அல்லது உபகரணங்கள் இணைப்பு உட்பட நிறுவல் முறை.
5. திட்டத்திற்கான தேவையான கேபிள் நீளம், பேக்கேஜிங், ஆவணங்கள் மற்றும் ஆய்வு தேவைகள்.
பொருந்தக்கூடிய தீ-சோதனை நிலைமைகளின் கீழ் ஒரு குறிப்பிட்ட காலத்திற்கு கடத்தும் பாதையை பராமரிக்க உதவும் மைக்கா-டேப் தீ-எதிர்ப்பு அடுக்குடன் கேபிள் வடிவமைக்கப்பட்டுள்ளது. உண்மையான தீ-எதிர்ப்பு செயல்திறன் கேபிள் கட்டுமானம், நிறுவல் முறை மற்றும் குறிப்பிட்ட தயாரிப்பின் சோதனைத் தேவைகளைப் பொறுத்தது.
இது நெகிழ்வான செப்பு கடத்திகள் பயன்படுத்துகிறது. கடத்தி கட்டமைப்பு மற்றும் அதிகபட்ச ஒற்றை கம்பி விட்டம் தொழில்நுட்ப அட்டவணையில் வழங்கப்பட்ட தொடர்புடைய மதிப்புகளுடன், பெயரளவு குறுக்குவெட்டுக்கு ஏற்ப மாறுபடும்.
பட்டியலிடப்பட்ட குறுக்குவெட்டுகள் 0.5mm², 0.75mm², 1.0mm², 1.5mm², 2.5mm², 4mm² மற்றும் 6mm² ஆகும். பரிந்துரைக்கப்பட்ட முக்கிய அளவுகளில் அட்டவணையில் காட்டப்பட்டுள்ள உள்ளமைவுகளில் 2 முதல் 61 கோர்கள் அடங்கும், மேலும் திட்டத் தேவைகளுக்கு ஏற்ப தனிப்பயனாக்கப்பட்ட மைய அளவுகள் விவாதிக்கப்படலாம்.
ஆம். மைய அளவு மற்றும் கேபிள் நீளம் திட்ட விவரக்குறிப்பு படி அமைத்துக்கொள்ள முடியும். உற்பத்திக்கு முன், தேவையான கடத்தி குறுக்குவெட்டு, முக்கிய கட்டமைப்பு, தீ-எதிர்ப்பு கட்டுமானம், நிறுவல் நிலைமைகள் மற்றும் ஆவணங்கள் தேவைகள் உறுதிப்படுத்தப்பட வேண்டும்.
வழக்கமான பயன்பாடுகளில் தீ-கட்டுப்பாட்டு பெட்டிகள், கட்டிட தீ-பாதுகாப்பு அமைப்புகள், இயந்திர மற்றும் மின் உபகரணங்கள், தொழில்துறை கட்டுப்பாட்டு சுற்றுகள் மற்றும் நெகிழ்வான வயரிங் மற்றும் தீ-எதிர்ப்பு கேபிள் கட்டுமானம் தேவைப்படும் பிற நிறுவல்கள் ஆகியவை அடங்கும்.
துல்லியமான மேற்கோள் மற்றும் விவரக்குறிப்பு சரிபார்ப்புக்கு, தேவையான மாதிரி, கடத்தி குறுக்குவெட்டு, மைய அளவு, கேபிள் நீளம், நிறுவல் சூழல் மற்றும் பொருந்தக்கூடிய தீ செயல்திறன் தேவைகளை வழங்கவும். கிடைத்தால், உற்பத்திக்கு முன் கேபிள் கட்டுமானத்தை உறுதிப்படுத்த திட்ட வரைபடங்கள் அல்லது தொழில்நுட்ப விவரக்குறிப்புகள் பயன்படுத்தப்படலாம்.
