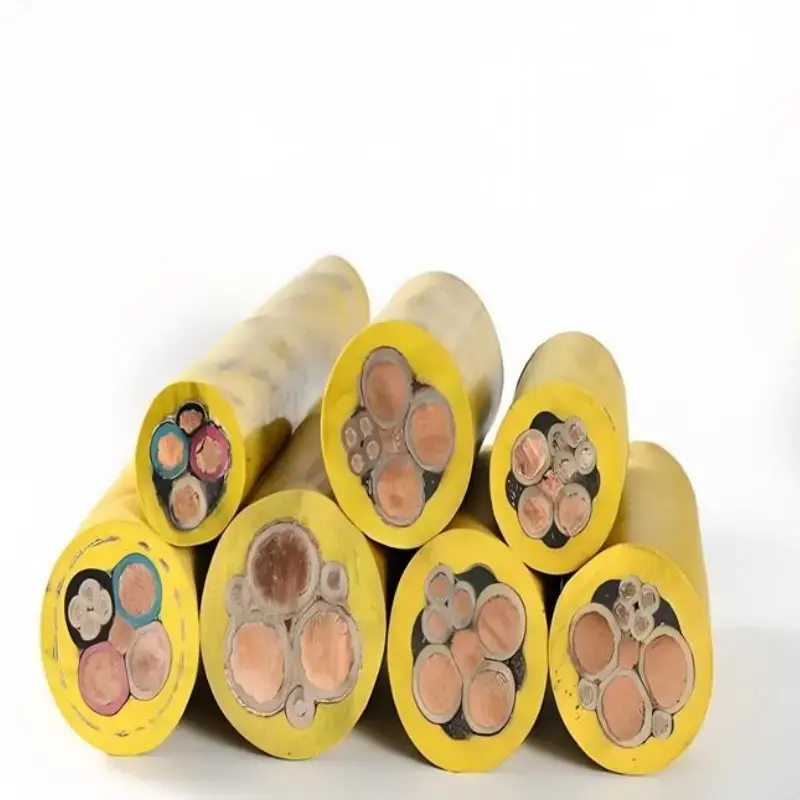

கவச நிலக்கரி ஷீரர் ரப்பர் கேபிள்

மாதிரிகள்: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3, முதலியன.

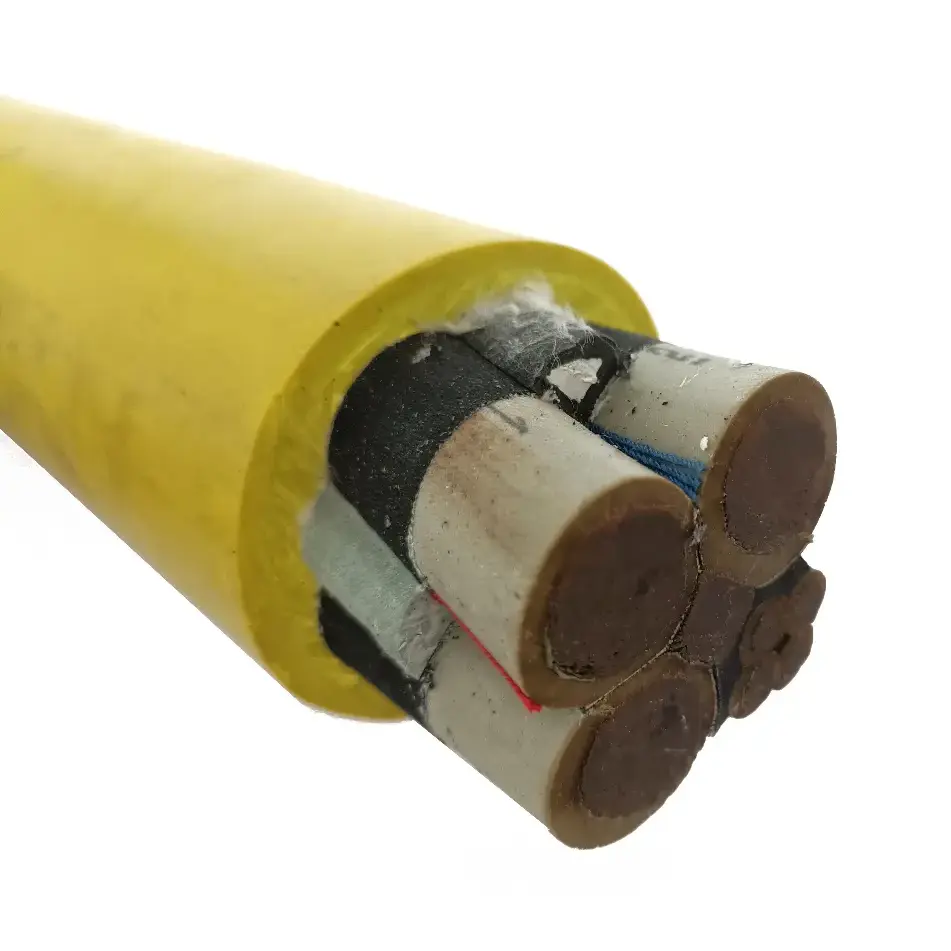

கவச நிலக்கரி ஷீரர் ரப்பர் கேபிள் மொபைல் மின்சாரம் மற்றும் நிலக்கரி கத்தரிக்கோல் போன்ற நிலத்தடி நிலக்கரி சுரங்க உபகரணங்களில் இணைப்புகளை கட்டுப்படுத்த பயன்படுகிறது. அதன் கட்டுமானமானது பல இழைகள் கொண்ட ஆக்ஸிஜன் இல்லாத செப்பு கடத்தி, சிறப்பு நோக்கத்திற்கான ரப்பர் காப்பு, உலோக கவசம் மற்றும் அதிக வலிமை கொண்ட ரப்பர் உறை ஆகியவற்றை ஒருங்கிணைக்கிறது. வழங்கப்பட்ட விவரக்குறிப்புகள் பல மின்னழுத்த நிலைகள் மற்றும் கேபிள் மீண்டும் மீண்டும் இயக்கம், வளைத்தல், இழுத்தல் மற்றும் இயந்திர தொடர்புக்கு வெளிப்படும் பயன்பாடுகளுக்கான கடத்தி குறுக்குவெட்டுகளை உள்ளடக்கியது.

தயாரிப்பு விவரக்குறிப்புகள் மற்றும் தொழில்நுட்ப அளவுருக்கள் அட்டவணை

வழக்கமான பயன்பாட்டு நிபந்தனைகள்

இந்த கேபிள் வகை நிலத்தடி மொபைல் சுரங்க உபகரணங்களுக்காக வடிவமைக்கப்பட்டுள்ளது, அங்கு மின் கேபிள் தொடர்ச்சியான இயக்கம் மற்றும் இயந்திர அழுத்தத்திற்கு வெளிப்படும். உபகரணங்கள் மின்னழுத்தம், தற்போதைய தேவை, கடத்தி குறுக்குவெட்டு, மைய கட்டமைப்பு மற்றும் நிறுவல் நிலைமைகளுக்கு ஏற்ப உண்மையான விவரக்குறிப்பு தேர்ந்தெடுக்கப்பட வேண்டும்.

1. முழுமையாக இயந்திரமயமாக்கப்பட்ட நிலக்கரி சுரங்க முகங்கள்

நிலக்கரி கத்தரிக்கோல் மற்றும் பிற மொபைல் உபகரணங்களுக்கு கேபிள் கட்டுமானங்கள் தேவைப்படுகின்றன, அவை வேலை செய்யும் முகத்தில் மீண்டும் மீண்டும் இயக்கத்திற்கு இடமளிக்கின்றன. நெகிழ்வான கடத்தி மற்றும் ரப்பர் உறை ஆகியவை வளைத்தல், இழுத்தல் மற்றும் சுற்றியுள்ள உபகரணங்களுடன் தொடர்பு கொண்ட கேபிள் ரூட்டிங் நிலைமைகளுக்கு ஏற்றது.

2. மொபைல் நிலத்தடி மின் உபகரணங்கள்

அதன் மதிப்பிடப்பட்ட மின்னழுத்தம், மைய ஏற்பாடு மற்றும் இயந்திரத் தேவைகள் நிறுவலுடன் பொருந்தும்போது மற்ற மொபைல் சுரங்க உபகரணங்களில் மின்சக்தி மற்றும் கட்டுப்பாட்டு இணைப்புகளுக்கு கேபிளைக் கருத்தில் கொள்ளலாம். உபகரண வகை மற்றும் இணைப்பு உள்ளமைவு விவரக்குறிப்புக்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.

3. மின்காந்த குறுக்கீடு உள்ள பகுதிகள்

மெட்டாலிக் ஷீல்டிங் லேயர் கேபிள் கோர்களைச் சுற்றி ஒரு கடத்தும் தடையை வழங்குகிறது மற்றும் கட்டுப்பாடு மற்றும் சமிக்ஞை சுற்றுகளில் மின்காந்த குறுக்கீட்டின் விளைவைக் குறைக்க உதவுகிறது. உபகரண வடிவமைப்பு மற்றும் தரையிறங்கும் ஏற்பாட்டுடன் பாதுகாப்பு தேவைகள் மதிப்பீடு செய்யப்பட வேண்டும்.

4. ஈரமான, தூசி நிறைந்த மற்றும் இயந்திரத்தனமாக தேவைப்படும் சுரங்கப் பகுதிகள்

ரப்பர் காப்பு மற்றும் வெளிப்புற உறை ஆகியவை நிலத்தடி சூழல்களில் ஈரப்பதம், தூசி, இழுத்தல் மற்றும் இயந்திர தொடர்பு ஏற்படக்கூடியவை. கேபிள் தேர்வு இன்னும் உண்மையான நீர் வெளிப்பாடு, நிறுவல் பாதை, வெப்பநிலை மற்றும் தளத்தில் இயந்திர ஏற்றுதல் ஆகியவற்றை கணக்கில் எடுத்துக்கொள்ள வேண்டும்.

முக்கிய தொழில்நுட்ப பரிசீலனைகள்

நிலக்கரி சுரங்க கேபிள் தேர்வுக்கு, மின் மதிப்பீடு மட்டும் போதாது. கேபிள் கட்டுமானம், நிறுவல் இயக்கம், பாதுகாப்பு தேவைகள் மற்றும் சுற்றுச்சூழல் நிலைமைகள் ஆகியவை ஆர்டர் செய்வதற்கு முன் உபகரணங்கள் மற்றும் சுரங்க தளவமைப்புக்கு எதிராக சரிபார்க்கப்பட வேண்டும்.

1. மின் மதிப்பீடு மற்றும் கடத்தி அளவு

கிடைக்கக்கூடிய மின்னழுத்த வரம்பில் 0.38/0.66 kV, 0.66/1.14 kV மற்றும் 1.9/3.3 kV ஆகியவை அடங்கும், கடத்தி குறுக்குவெட்டுகள் 16 mm² முதல் 120 mm² வரை வழங்கப்பட்ட விவரக்குறிப்பில் பட்டியலிடப்பட்டுள்ளன. பொருத்தமான அளவு உபகரணங்கள் சுமை, அனுமதிக்கக்கூடிய மின்னழுத்த வீழ்ச்சி, கேபிள் நீளம் மற்றும் நிறுவல் நிலைமைகளைப் பொறுத்தது.

2. மொபைல் உபகரணங்களுக்கான நெகிழ்வான கட்டுமானம்

நிலையான நிறுவல் கேபிளை விட மொபைல் சுரங்க கேபிளில் மீண்டும் மீண்டும் இயக்கம் வெவ்வேறு இயந்திர கோரிக்கைகளை வைக்கிறது. பல இழைகள் கொண்ட செப்பு கடத்தி மற்றும் ரப்பர் கட்டுமானம் மீண்டும் மீண்டும் வளைத்தல் மற்றும் முறுக்கு சம்பந்தப்பட்ட பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது.

3. கட்டுப்பாடு மற்றும் சிக்னல் சுற்றுகளுக்கான பாதுகாப்பு

கேபிள் செப்பு-கம்பி பின்னல் மற்றும் ஃபைபர் ஆகியவற்றைப் பயன்படுத்தி ஒரு கலப்பு உலோகக் கவசத்தை உள்ளடக்கியது. உயர்-பவர் மின் சாதனங்களுக்கு அருகில் கட்டுப்பாட்டு சிக்னல்களைக் கொண்டு செல்லும் நிறுவல்களுக்கு, கேடயம் ஏற்பாடு சாதனத்தின் அடிப்படை மற்றும் கட்டுப்பாட்டு அமைப்பு தேவைகளுடன் பொருந்த வேண்டும்.

4. உறை பாதுகாப்பு

வெளிப்புற ரப்பர் உறை அணிய-எதிர்ப்பு, எண்ணெய்-எதிர்ப்பு, இழுவை-எதிர்ப்பு மற்றும் தாக்க-எதிர்ப்பு என குறிப்பிடப்பட்டுள்ளது. கேபிள் மொபைல் இயந்திரங்களுக்கு அருகில் செல்லும் அல்லது மீண்டும் மீண்டும் இயந்திரத் தொடர்புக்கு வெளிப்படும் இடங்களில் இந்த பண்புகள் பொருத்தமானவை.

5. ஃபிளேம் ரிடார்டன்ட் செயல்திறன்

வழங்கப்பட்ட விவரக்குறிப்பு MT 386 மைனிங் ஃப்ளேம்-ரிடார்டன்ட் தேவைகளுக்கு இணங்குவதைக் கூறுகிறது, இதில் சுடரை அகற்றிய பின் சுயமாக அணைப்பது உட்பட. சுரங்கத்திற்கு குறிப்பிட்ட சான்றிதழ் அல்லது சோதனைப் பதிவுகள் தேவைப்படும்போது திட்ட ஆவணங்கள் மற்றும் பொருந்தக்கூடிய கேபிள் விவரக்குறிப்புகள் சரிபார்க்கப்பட வேண்டும்.

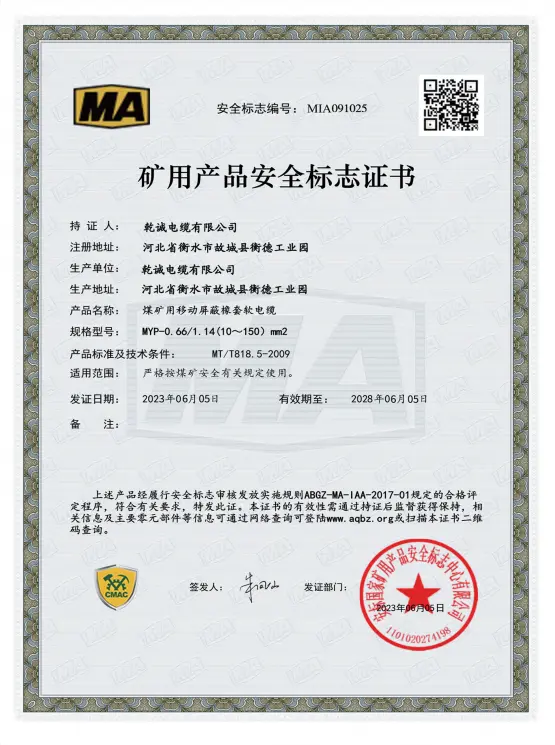

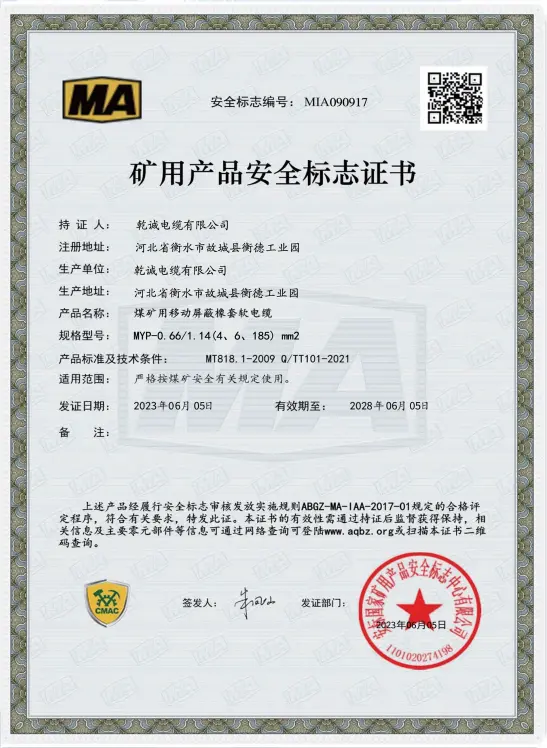

தரம் மற்றும் ஆவணப்படுத்தல்

சுரங்க கேபிள் கொள்முதல், தொழில்நுட்ப சரிபார்ப்பு தயாரிப்பு மாதிரி, மதிப்பிடப்பட்ட மின்னழுத்தம், கடத்தி குறுக்குவெட்டு, மைய கட்டமைப்பு, மின் சோதனை தேவைகள் மற்றும் பொருந்தக்கூடிய சுரங்க தரநிலைகளை உள்ளடக்கியதாக இருக்க வேண்டும். இந்த விவரங்கள் பெயரளவிலான மின்னழுத்தத்தால் தேர்ந்தெடுக்கப்படுவதற்குப் பதிலாக உபகரணங்கள் மற்றும் நிறுவல் நிலைமைகளுடன் கேபிளைப் பொருத்துவதற்கான நடைமுறை அடிப்படையை வழங்குகிறது.

Qiancheng இன் கேபிள் உற்பத்தி மற்றும் ஆய்வு செயல்முறை பொருந்தக்கூடிய தயாரிப்பு விவரக்குறிப்புகள் மற்றும் திட்டத் தேவைகளுக்கு ஏற்ப ஆவணப்படுத்தப்படலாம். சோதனை பதிவுகள், தொழில்நுட்ப அளவுருக்கள் மற்றும் பிற துணை ஆவணங்கள் தேவைப்படும் போது கொள்முதல் மற்றும் ஏற்றுக்கொள்ளும் செயல்முறையின் ஒரு பகுதியாக மதிப்பாய்வு செய்யப்படலாம்.

நிலக்கரி சுரங்கப் பயன்பாடுகளில் கட்டுமானம் ஏன் முக்கியமானது

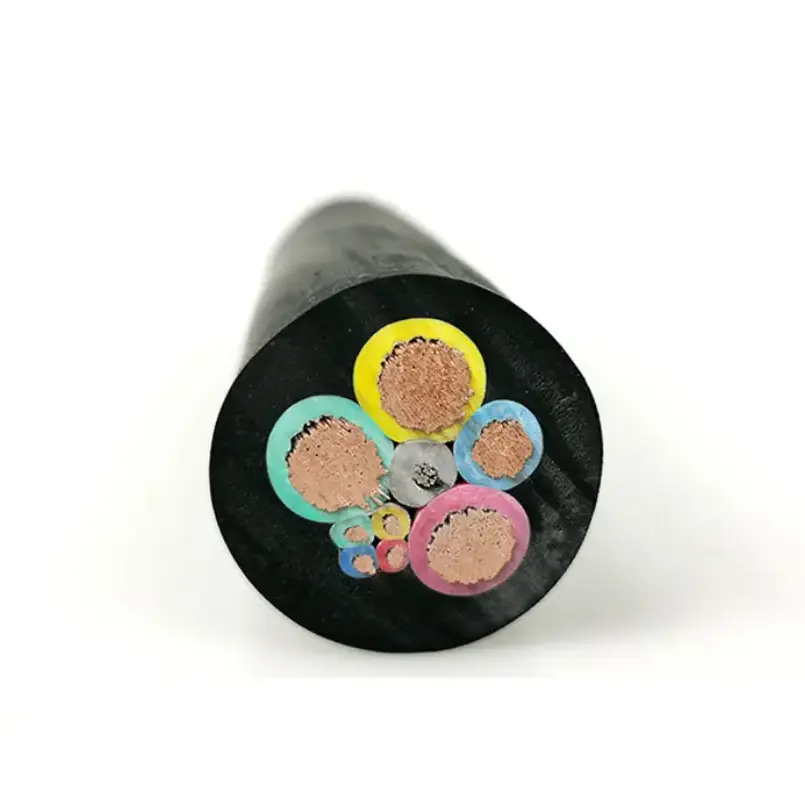

1. நெகிழ்வான கடத்தி கட்டுமானம்

மல்டி-ஸ்ட்ராண்ட் ஆக்சிஜன் இல்லாத செப்புக் கடத்தியானது, மொபைல் சாதனங்களின் செயல்பாட்டின் போது மீண்டும் மீண்டும் வளைவு மற்றும் முறுக்குக்கு இடமளிக்கும் நோக்கம் கொண்டது. தேவையான மின் சுமை மற்றும் கேபிள் விவரக்குறிப்புக்கு ஏற்ப நடத்துனர் அளவைத் தேர்ந்தெடுக்கலாம்.

2. ஒருங்கிணைந்த சக்தி மற்றும் கட்டுப்பாட்டு கட்டமைப்பு

வழங்கப்பட்ட விவரக்குறிப்பில் கலப்பு பவர்-கோர் மற்றும் கண்ட்ரோல்-கோர் கட்டுமானங்கள் அடங்கும். சாதனங்களின் இணைப்புத் தேவைகளுக்கு உட்பட்டு, மின்சாரம் மற்றும் கட்டுப்பாட்டு இணைப்புகள் இரண்டும் தேவைப்படும் கேபிள் ரூட்டிங்கை இந்த உள்ளமைவு எளிதாக்கும்.

3. உலோக கவசம்

மின் கேபிள்கள் மற்றும் கட்டுப்பாட்டு சுற்றுகள் ஒரே மொபைல் சாதன சூழலில் செயல்படும் நிறுவல்களுக்கு கேடய அமைப்பு பொருத்தமானது. அதன் செயல்திறன் கவசம் நிறுத்துதல் மற்றும் தரையிறக்கம் உட்பட முழுமையான கணினி வடிவமைப்பைப் பொறுத்தது.

4. ரப்பர் காப்பு மற்றும் உறை

ரப்பர் பொருட்கள் காப்பு மற்றும் வெளிப்புற பாதுகாப்பு அடுக்கு ஆகிய இரண்டிற்கும் பயன்படுத்தப்படுகின்றன. மொபைல் நிலத்தடி உபகரணங்களுடன் தொடர்புடைய கோரும் இயந்திர நிலைமைகளுக்கான வெளியேற்றம், கிழித்தல், தேய்மானம், எண்ணெய் மற்றும் தாக்கத்திற்கு குறிப்பிட்ட கட்டுமானம் எதிர்ப்பை வழங்குகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: என்ன மின்னழுத்தம் மற்றும் கடத்தி அளவுகள் உள்ளன?

A: வழங்கப்பட்ட விவரக்குறிப்புகள் 0.38/0.66 kV, 0.66/1.14 kV மற்றும் 1.9/3.3 kV மின்னழுத்தங்களை உள்ளடக்கியது, 16 mm² முதல் 120 mm² வரையிலான கடத்தி குறுக்குவெட்டுகளுடன். சாதனம் மற்றும் பயன்பாட்டிற்கு ஏற்ப குறிப்பிட்ட முக்கிய ஏற்பாடுகள் மற்றும் மாதிரிகள் உறுதிப்படுத்தப்பட வேண்டும்.

Q2: இந்த கேபிளில் பயன்படுத்தப்படும் பாதுகாப்பு அமைப்பு என்ன?

A: கேபிள் செப்பு-கம்பி பின்னல் மற்றும் ஃபைபர் கொண்ட கலவை உலோகக் கவசத்தைப் பயன்படுத்துகிறது. இது மின்காந்த குறுக்கீட்டைக் குறைக்கும் நோக்கம் கொண்டது, அதே சமயம் கேபிளுக்குள் சுற்றுகளை பாதிக்கும், அதே நேரத்தில் ஒட்டுமொத்த பாதுகாப்பு செயல்திறன் சரியான நிறுவல் மற்றும் தரையிறக்கத்தைப் பொறுத்தது.

Q3: இந்த வகையான சுரங்க கேபிள் பொதுவாக எங்கே பயன்படுத்தப்படுகிறது?

ப: கவச நிலக்கரி ஷீரர் ரப்பர் கேபிள் முக்கியமாக மொபைல் நிலத்தடி சுரங்க உபகரணங்கள் மற்றும் நிலக்கரி சுரங்க வேலை முகங்களுடன் தொடர்புடையது. மின்னழுத்தம், கடத்தி அளவு, மைய கட்டமைப்பு மற்றும் இயந்திரத் தேவைகள் இணக்கமாக இருக்கும் போது நிலக்கரி கத்தரிக்கோல் மற்றும் பிற மொபைல் உபகரணங்களுக்காக இது கருதப்படலாம்.

Q4: ஆர்டர் செய்வதற்கு முன் எதை உறுதிப்படுத்த வேண்டும்?

A: உபகரணங்கள் மதிப்பிடப்பட்ட மின்னழுத்தம், கடத்தி குறுக்குவெட்டு, கோர்களின் எண் மற்றும் வகை, கேபிள் நீளம், பாதுகாப்பு தேவைகள், நிறுவல் முறை மற்றும் சுற்றுச்சூழல் நிலைமைகளை உறுதிப்படுத்தவும். சுரங்கத் திட்டங்களுக்கு, தேவையான தரநிலைகள், சான்றிதழ்கள் மற்றும் சோதனை ஆவணங்கள் உற்பத்தி அல்லது ஏற்றுமதிக்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.

Q5: கேபிளில் சுடர்-தடுப்பு செயல்திறன் உள்ளதா?

ப: வழங்கப்பட்ட தொழில்நுட்ப விவரக்குறிப்பு, கேபிள் MT 386 மைனிங் ஃப்ளேம்-ரிடார்டன்ட் தேவைகளுக்கு இணங்குகிறது மற்றும் சுடரை அகற்றிய பிறகு தானாகவே அணைக்கிறது. எந்தவொரு திட்ட-குறிப்பிட்ட சான்றிதழ் அல்லது சோதனைத் தேவையும் சரியான கேபிள் மாதிரி மற்றும் பொருந்தக்கூடிய விவரக்குறிப்புக்கு எதிராக உறுதிப்படுத்தப்பட வேண்டும்.

Q6: திட்ட கொள்முதல் செய்வதற்கான தொழில்நுட்ப ஆவணங்களை Qiancheng வழங்க முடியுமா?

ப: தேர்ந்தெடுக்கப்பட்ட மாதிரி மற்றும் திட்டத் தேவைகளுக்கு ஏற்ப தொழில்நுட்ப அளவுருக்கள் மற்றும் துணை ஆவணங்கள் வழங்கப்படலாம். மேற்கோள் அல்லது விவரக்குறிப்பு மதிப்பாய்வுக்கு, தேவையான மின்னழுத்தம், கடத்தி அளவு, மைய கட்டமைப்பு, அளவு மற்றும் பயன்பாட்டு நிலைமைகளை வழங்குவது பயனுள்ளதாக இருக்கும்.
