மாதிரிகள்: MYP, MYPT.

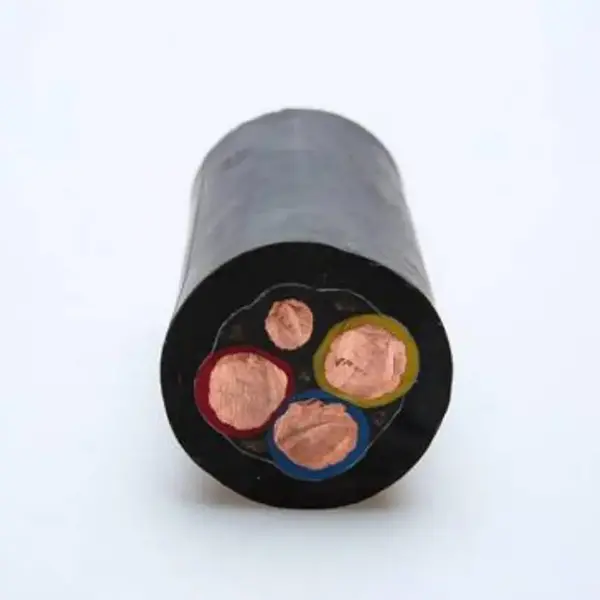

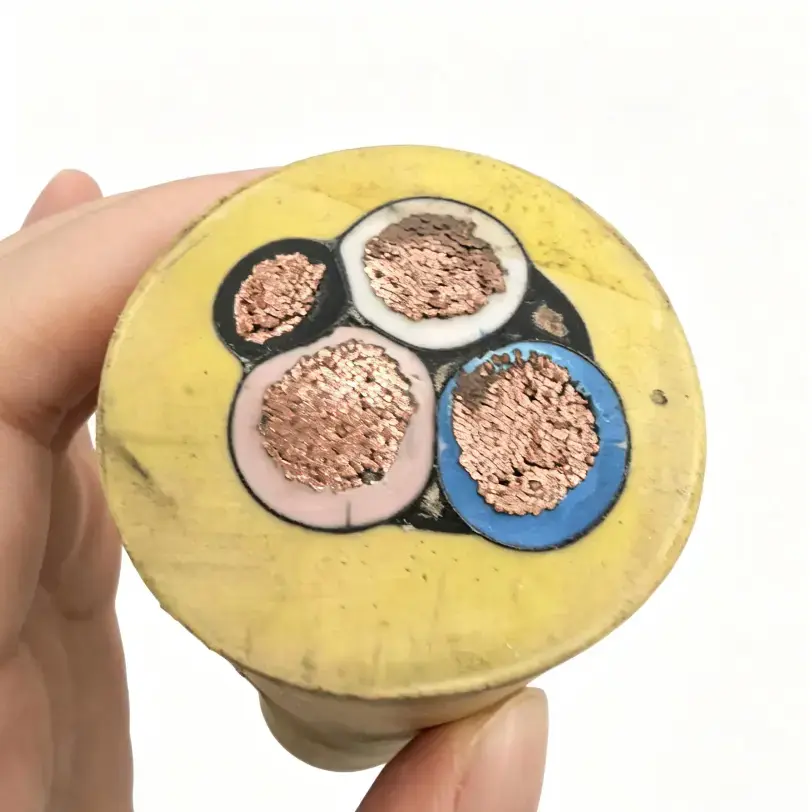

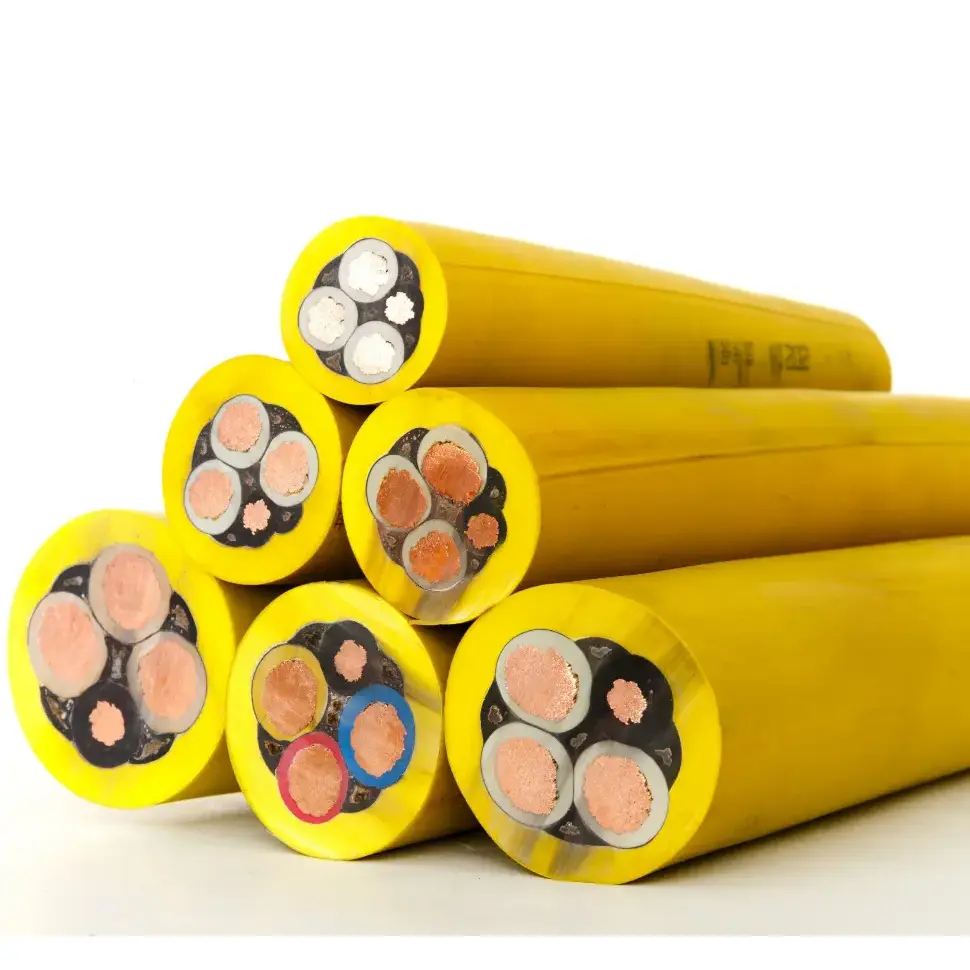

மைனிங் ஃப்ளெக்சிபிள் ஷீல்டட் ரப்பர் கேபிள் என்பது நிலத்தடி சுரங்கத்தில் பயன்படுத்தப்படும் மொபைல் மின் சாதனங்களுக்கான நெகிழ்வான ரப்பர்-உறை கேபிள் ஆகும். வழங்கப்பட்ட தயாரிப்பு விவரக்குறிப்பு MT/T 818.7-2009 ஐக் குறிப்பிடுகிறது மற்றும் பல இழைகள் கொண்ட செப்பு கடத்தி, சிறப்பு நோக்கத்திற்கான ரப்பர் காப்பு, செப்பு-கம்பி பின்னப்பட்ட கவசங்கள் மற்றும் அதிக வலிமை கொண்ட ரப்பர் உறை ஆகியவற்றை ஒருங்கிணைக்கிறது. கட்டுமானமானது, மீண்டும் மீண்டும் வளைத்தல், இழுத்தல், முறுக்கு மற்றும் தூசி, ஈரப்பதம் மற்றும் இயந்திர தொடர்புகளை வெளிப்படுத்துதல் ஆகியவற்றை உள்ளடக்கிய பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது.
|
அளவுரு வகை |
அளவுரு உருப்படி |
தொழில்நுட்ப குறியீடு |
|
கட்டமைப்பு கட்டமைப்பு |
நடத்துனர் பொருள் |
உயர்-தூய்மை ஆக்ஸிஜன் இல்லாத தாமிரம், பல இழைகள் கொண்ட நெகிழ்வான கடத்தி, மீண்டும் மீண்டும் வளைத்தல் மற்றும் முறுக்கு எதிர்ப்பு |
|
|
கடத்தி குறுக்குவெட்டு |
10 மிமீ²～150 மிமீ² |
|
|
காப்பு அடுக்கு |
சிறப்பு நோக்கத்திற்கான ரப்பர் காப்பு, வெளியேற்ற-எதிர்ப்பு மற்றும் கண்ணீர்-எதிர்ப்பு |
|
|
பாதுகாப்பு அடுக்கு |
செப்பு-கம்பி பின்னப்பட்ட கவசம், பாதுகாப்பு கவரேஜ் ≥85 % |
|
|
வெளிப்புற உறை |
அதிக வலிமை கொண்ட ரப்பர் உறை, அணிய-எதிர்ப்பு, எண்ணெய்-எதிர்ப்பு, இழுவை-எதிர்ப்பு மற்றும் தாக்க-எதிர்ப்பு |
|
|
மைய கட்டமைப்பு |
கலப்பு பவர்-பிளஸ்-கண்ட்ரோல் கோர்கள்; பல மல்டி-கோர் சேர்க்கைகள் விருப்பமானது |
|
மின் செயல்திறன் |
மதிப்பிடப்பட்ட மின்னழுத்தம் |
0.66/1.14 கே.வி |
|
|
காப்பு எதிர்ப்பு @20℃ |
≥100 MΩ·km |
|
|
சக்தி-அதிர்வெண் மின்னழுத்தம் தாங்கும் |
MT818 ஆல் குறிப்பிடப்பட்ட AC சோதனையில் தேர்ச்சி பெறுங்கள், 5-நிமிடத்திற்குப் பிறகு முறிவு ஏற்படாது |
|
|
கண்டக்டர் டிசி எதிர்ப்பு |
MT 818 அல்லது GB/T 12972 தரநிலைகளின் தேவைகளைப் பூர்த்தி செய்கிறது |
|
சுடர்-தடுப்பு & தீ-எதிர்ப்பு செயல்திறன் |
தீ-எதிர்ப்பு தரம் |
சுரங்க வேலை நிலைமைகளுக்கு தீ தடுப்பு தேவைகளை பூர்த்தி செய்கிறது; குறுகிய கால உயர் வெப்பநிலை சூழலில் நம்பகமான பவர்-ஆன் |
|
|
சுடர்-தடுப்பு தரம் |
MT 386 மைனிங் ஃப்ளேம் ரிடார்டன்ட் தரத்துடன் இணங்குகிறது; தீயை அகற்றும் போது சுயமாக அணைக்கப்படும் |
கேபிள் மல்டி ஸ்ட்ராண்ட் உயர் தூய்மை ஆக்ஸிஜன் இல்லாத செப்பு கடத்தியைப் பயன்படுத்துகிறது. ஒரு திடமான கடத்தி கட்டுமானத்துடன் ஒப்பிடும்போது, சாதனத்தின் செயல்பாட்டின் போது கேபிள் மீண்டும் மீண்டும் வளைந்து, நகர்த்தப்படும் அல்லது முறுக்கப்பட்ட மொபைல் நிறுவல்களுக்கு, சிக்கித் தவிக்கும் ஏற்பாடு மிகவும் பொருத்தமானது.
சிறப்பு-நோக்க ரப்பர் காப்பு அடுக்குக்கு குறிப்பிடப்பட்டுள்ளது, வெளிப்புற உறை அணிய-எதிர்ப்பு, எண்ணெய்-எதிர்ப்பு, இழுவை-எதிர்ப்பு மற்றும் தாக்க-எதிர்ப்பு என விவரிக்கப்படுகிறது. கேபிள் உபகரணங்கள், நிலக்கரி தூசி, ஈரப்பதம் அல்லது ஹைட்ராலிக் எண்ணெய் ஆகியவற்றுடன் தொடர்பு கொள்ளக்கூடிய நிலத்தடி பாதைகளுக்கு இந்த பொருள் பண்புகள் பொருத்தமானவை.
வழங்கப்பட்ட விவரக்குறிப்பு குறைந்தபட்சம் 85% கவரேஜ் கொண்ட செப்பு-கம்பி பின்னப்பட்ட கவசத்தை பட்டியலிடுகிறது. ஒரு உலோகக் கவசமானது கேபிள் மற்றும் அருகிலுள்ள மின் சாதனங்களுக்கு இடையே மின்காந்த இணைப்பைக் குறைக்கும், இருப்பினும் உண்மையான கேடய விளைவு கேபிள் நிறுவல், கவசம் நிறுத்துதல் மற்றும் தரையிறக்கம் ஆகியவற்றைச் சார்ந்துள்ளது.
கட்டுமானமானது ஒரே கேபிள் அசெம்பிளிக்குள் பவர் மற்றும் கட்டுப்பாட்டு கோர்களை இணைக்க முடியும். மொபைல் சுரங்க உபகரணங்களுக்கு மின் சக்தி மற்றும் அதனுடன் தொடர்புடைய கட்டுப்பாட்டு இணைப்புகள் தேவைப்படும் போது இந்த ஏற்பாடு பயனுள்ளதாக இருக்கும்.
மைனிங் ஃப்ளெக்சிபிள் ஷீல்டட் ரப்பர் கேபிள் என்பது நிலத்தடி மொபைல் சாதனங்களுக்காக வடிவமைக்கப்பட்டுள்ளது, அங்கு மின்சார ஏற்றுதல் மீண்டும் மீண்டும் இயந்திர இயக்கத்துடன் இணைக்கப்படுகிறது. மதிப்பிடப்பட்ட மின்னழுத்தம், கடத்தி குறுக்குவெட்டு, மைய ஏற்பாடு, கேபிள் நீளம், இயக்க முறை மற்றும் சுற்றுச்சூழல் நிலைமைகளுக்கு ஏற்ப சரியான மாதிரி தேர்ந்தெடுக்கப்பட வேண்டும்.
இயந்திரமயமாக்கப்பட்ட சுரங்க முகங்களில் இயங்கும் மொபைல் சாதனங்களுக்கு நெகிழ்வான கட்டுமானம் பயன்படுத்தப்படலாம், அங்கு கேபிள் இயக்கம் மற்றும் மீண்டும் மீண்டும் வளைத்தல் ஆகியவை இயல்பான செயல்பாட்டின் ஒரு பகுதியாகும். கடத்தியின் அளவு மற்றும் மைய கட்டமைப்பு ஆகியவை சாதனத்தின் மின் தேவைகளுடன் பொருந்த வேண்டும்.
நிலத்தடி சாலைகளில் இயங்கும் மொபைல் சாதனங்களுக்கு இழுத்தல், தாக்கம் மற்றும் சிராய்ப்பு ஆகியவற்றிற்கு எதிர்ப்புடன் கூடிய கேபிள் தேவைப்படலாம். பொருத்தமான கேபிள் கட்டுமானத்தை தீர்மானிக்கும் போது உபகரண வகை, நிறுவல் பாதை மற்றும் கிடைக்கக்கூடிய அனுமதி ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.
உயர்-சக்தி மோட்டார்கள், அதிர்வெண் மாற்றிகள் அல்லது பிற மின் உபகரணங்கள் கட்டுப்பாட்டு அல்லது கண்காணிப்பு சுற்றுகளுக்கு அருகில் நிறுவப்பட்டால், உலோகக் கவச அடுக்கு மின்காந்த இணைப்பைக் கட்டுப்படுத்த உதவும். சரியான கவசம் இணைப்பு மற்றும் தரையிறக்கம் ஆகியவை ஒட்டுமொத்த நிறுவலின் முக்கிய பகுதிகளாக உள்ளன.
ரப்பர் இன்சுலேஷன் மற்றும் வெளிப்புற உறை ஆகியவை நிலத்தடி சூழல்களைக் கோரும் ஒரு கட்டுமானத்தை வழங்குகிறது. நீர் வெளிப்பாடு, வெப்பநிலை, எண்ணெய் தொடர்பு, இயந்திர ஏற்றுதல் மற்றும் சுரங்கத்தின் குறிப்பிட்ட தேவைகளுக்கு எதிராக உண்மையான சுற்றுச்சூழல் பொருத்தம் சரிபார்க்கப்பட வேண்டும்.
வழங்கப்பட்ட விவரக்குறிப்பு 0.66/1.14 kV மதிப்பிடப்பட்ட மின்னழுத்தத்தையும் 10 மிமீ² முதல் 150 மிமீ² வரையிலான கடத்தி குறுக்குவெட்டுகளையும் பட்டியலிடுகிறது. தேர்வு உபகரணங்களின் சுமை, அனுமதிக்கக்கூடிய மின்னழுத்த வீழ்ச்சி, கேபிள் நீளம் மற்றும் மின்கடத்தியின் அளவைக் காட்டிலும் எதிர்பார்க்கப்படும் நிறுவல் நிலைமைகள் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.
மொபைல் சுரங்க உபகரணங்களுக்கு, கேபிள் மீண்டும் மீண்டும் வளைத்தல், முறுக்கு மற்றும் இழுத்தல் ஆகியவற்றை அனுபவிக்கலாம். ஒரு குறிப்பிட்ட உபகரண தளவமைப்பிற்கான கேபிளை மதிப்பிடும்போது, கடத்தி ஸ்ட்ராண்டிங், இன்சுலேஷன், உறை மற்றும் நிறுவல் ஆரம் ஆகியவை ஒன்றாகக் கருதப்பட வேண்டும்.
வழங்கப்பட்ட தயாரிப்பு ≥85% கவரேஜுடன் செப்பு-கம்பி பின்னப்பட்ட கவசத்தைப் பயன்படுத்துகிறது. மாறி-அதிர்வெண் இயக்கிகள் அல்லது உயர்-பவர் மோட்டார்களுக்கு அருகில் கேபிள் நிறுவப்பட்டிருந்தால், தேவையான பாதுகாப்பு ஏற்பாடுகள் சாதன உற்பத்தியாளரின் தேவைகள் மற்றும் என்னுடைய மின் வடிவமைப்பு ஆகியவற்றிற்கு எதிராக சரிபார்க்கப்பட வேண்டும்.
வழங்கப்பட்ட தொழில்நுட்ப தரவு MT 386 மைனிங் ஃப்ளேம்-ரிடார்டன்ட் தேவைகளுக்கு இணங்குவதையும், சுடர் அகற்றப்பட்ட பிறகு சுயமாக அணைப்பதையும் கூறுகிறது. ஒரு திட்டத்திற்கு குறிப்பிட்ட சுரங்க-பாதுகாப்பு சான்றிதழ் அல்லது கூடுதல் சோதனை ஆவணங்கள் தேவைப்படும்போது, கொள்முதல் செய்வதற்கு முன் அந்தத் தேவைகள் சரியான கேபிள் மாதிரிக்கு உறுதிப்படுத்தப்பட வேண்டும்.
சுரங்க கேபிள் கொள்முதலுக்கு, தொழில்நுட்ப சரிபார்ப்பு மாதிரி, மதிப்பிடப்பட்ட மின்னழுத்தம், கடத்தி குறுக்குவெட்டு, முக்கிய ஏற்பாடு, கேடய கட்டுமானம், மின் எதிர்ப்பு மற்றும் பொருந்தக்கூடிய சோதனைத் தேவைகள் ஆகியவற்றை உள்ளடக்கியதாக இருக்க வேண்டும். இந்த விவரங்கள் பொதுவான செயல்திறன் விளக்கங்களை விட தயாரிப்பு தேர்வு மற்றும் ஏற்றுக்கொள்ளல் ஆகியவற்றிற்கு தெளிவான அடிப்படையை வழங்குகின்றன.
Qiancheng தேர்ந்தெடுக்கப்பட்ட கேபிள் மாதிரி மற்றும் திட்டத் தேவைகளுக்கு ஏற்ப தயாரிப்பு விவரக்குறிப்புகள் மற்றும் துணை தொழில்நுட்ப ஆவணங்களை வழங்க முடியும். சான்றிதழ், சோதனை அறிக்கைகள் அல்லது பிற ஆய்வுப் பதிவுகள் தேவைப்படும்போது, மேற்கோள் மற்றும் ஆர்டர் மதிப்பாய்வு கட்டத்தில் பொருந்தக்கூடிய ஆவணங்கள் உறுதிப்படுத்தப்பட வேண்டும்.
உபகரண வகை, இயங்கும் சூழல் மற்றும் கேபிள் நிலையான அல்லது மொபைல் செயல்பாட்டிற்கு பயன்படுத்தப்படுமா என்பதை வழங்கவும். இது நெகிழ்வான கட்டுமானம் மற்றும் பாதுகாப்பு ஏற்பாடுகள் உண்மையான நிறுவலுடன் பொருந்துமா என்பதை தீர்மானிக்க உதவுகிறது.
மதிப்பிடப்பட்ட மின்னழுத்தம், கடத்தி குறுக்குவெட்டு, பவர் கோர்களின் எண்ணிக்கை, கட்டுப்பாட்டு-கோர் தேவைகள் மற்றும் கேபிள் நீளத்தை உறுதிப்படுத்தவும். நீண்ட கேபிள் இயக்கங்களுக்கு, மின்னழுத்த வீழ்ச்சி மற்றும் கடத்தி எதிர்ப்பையும் கருத்தில் கொள்ள வேண்டும்.
இழுத்தல் அதிர்வெண், வளைக்கும் திசை, குறைந்தபட்ச நிறுவல் ஆரம், இயந்திரங்களுடனான தொடர்பு மற்றும் சாத்தியமான தாக்கம் பற்றிய தகவல்கள் பொருத்தமான கேபிள் கட்டுமானத்தைத் தீர்மானிக்க உதவும்.
உற்பத்தி அல்லது ஏற்றுமதிக்கு முன், பொருந்தக்கூடிய சுரங்கத் தரநிலைகள், சான்றிதழ் தேவைகள், ஆய்வுப் பதிவுகள் மற்றும் சுரங்கம், உபகரண உற்பத்தியாளர் அல்லது திட்ட விவரக்குறிப்புக்குத் தேவையான பிற தொழில்நுட்ப ஆவணங்களை உறுதிப்படுத்தவும்.
A: வழங்கப்பட்ட விவரக்குறிப்பு MYP மற்றும் MYPT மாதிரிகளை பட்டியலிடுகிறது, மதிப்பிடப்பட்ட மின்னழுத்தம் 0.66/1.14 kV மற்றும் கடத்தி குறுக்குவெட்டுகள் 10 mm² முதல் 150 mm² வரை. உபகரணங்கள் மற்றும் சுற்று வடிவமைப்பின் படி தேவையான முக்கிய ஏற்பாடு உறுதிப்படுத்தப்பட வேண்டும்.
ப: கேபிள் ≥85% என்று கூறப்பட்ட கவச கவரேஜுடன் செப்பு-கம்பி பின்னப்பட்ட கவசத்தைப் பயன்படுத்துகிறது. கவசம் அருகிலுள்ள மின் சாதனங்களிலிருந்து மின்காந்த இணைப்பைக் குறைக்க உதவும். அதன் உண்மையான செயல்திறன் கவசம் நிறுத்துதல் மற்றும் தரையிறக்கம் உட்பட முழுமையான நிறுவலைப் பொறுத்தது.
ப: நெகிழ்வான கடத்தி மற்றும் ரப்பர் கட்டுமானமானது, மீண்டும் மீண்டும் வளைத்தல், முறுக்கு மற்றும் இழுத்தல் ஆகியவற்றை உள்ளடக்கிய மொபைல் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. இறுதித் தேர்வானது உபகரண இயக்கம், கேபிள் ரூட்டிங், மின்னழுத்தம், கடத்தி அளவு மற்றும் சுற்றுச்சூழல் நிலைமைகளை கணக்கில் எடுத்துக்கொள்ள வேண்டும்.
A: தயாரிப்புத் தகவல் MT/T 818.7-2009 மைனிங் கேபிள் விவரக்குறிப்பு மற்றும் MT 386 சுரங்க சுடர்-தடுப்பு தேவைகளை குறிக்கிறது. பொருந்தக்கூடிய தரநிலை மற்றும் சான்றிதழ் ஆவணங்கள் சரியான மாதிரி மற்றும் திட்டத் தேவைகளுக்கு எதிராக உறுதிப்படுத்தப்பட வேண்டும்.
A: முக்கிய தகவலில் கேபிள் மாதிரி, மதிப்பிடப்பட்ட மின்னழுத்தம், கடத்தி குறுக்குவெட்டு, மைய கட்டமைப்பு, தேவையான நீளம், அளவு, பயன்பாட்டு உபகரணங்கள் மற்றும் நிறுவல் நிலைமைகள் ஆகியவை அடங்கும். எந்தவொரு திட்ட-குறிப்பிட்ட சான்றிதழ் அல்லது ஆய்வு-ஆவணத் தேவைகளும் வழங்கப்பட வேண்டும்.
ப: தேர்ந்தெடுக்கப்பட்ட மாதிரி மற்றும் திட்டத் தேவைகளுக்கு ஏற்ப தொழில்நுட்ப விவரக்குறிப்புகள் மற்றும் பொருந்தக்கூடிய துணை ஆவணங்கள் வழங்கப்படலாம். சுரங்கத் திட்டங்களுக்கு, ஆர்டர் இறுதி செய்யப்படுவதற்கு முன்பு தேவையான சான்றிதழ்கள் மற்றும் சோதனை பதிவுகள் உறுதிப்படுத்தப்பட வேண்டும்.
