மாடல்: MYJV, MYJV22.
XLPE இன்சுலேட்டட் மைனிங் பவர் கேபிள் MT/T 818.13-2009க்கு இணங்குகிறது, உயர்-தூய்மை ஆக்ஸிஜன் இல்லாத செப்பு கடத்திகள், XLPE குறுக்கு-இணைக்கப்பட்ட காப்பு மற்றும் ஒரு சுடர்-தடுப்பு PVC உறை. மதிப்பிடப்பட்ட மின்னழுத்தம் 0.6/1kV முதல் 8.7/10kV வரை, நீண்ட கால இயக்க வெப்பநிலை 90℃. இந்த கேபிள் நிலத்தடி மற்றும் திறந்தவெளி நிலக்கரி சுரங்கங்களில் நிலையான மின் விநியோகத்திற்காக வடிவமைக்கப்பட்டுள்ளது. இது நிலையான நிறுவலுக்கானது மற்றும் தொடர்ச்சியான இழுத்தல் அல்லது மீண்டும் மீண்டும் வளைத்தல் தேவைப்படும் மொபைல் சாதனங்களில் பயன்படுத்தப்படக்கூடாது.
|
அளவுரு வகை |
அளவுரு உருப்படி |
தொழில்நுட்ப குறியீடு |
|
|
கட்டமைப்பு கட்டமைப்பு |
நடத்துனர் பொருள் |
உயர் தூய்மை ஆக்ஸிஜன் இல்லாத செம்பு; ஒற்றை மைய திட கடத்தி / பல இழைகள் கொண்ட நெகிழ்வான கடத்தியில் கிடைக்கும் |
|
|
கடத்தி குறுக்குவெட்டு |
2.5 மிமீ²～300 மிமீ² |
|
|
|
காப்பு அடுக்கு |
XLPE குறுக்கு-இணைக்கப்பட்ட பாலிஎதிலீன் காப்பு |
|
|
|
ஆர்மர் லேயர் (விரும்பினால்) |
எஃகு-நாடா கவசங்கள் |
|
|
|
வெளிப்புற உறை |
PVC பாலிவினைல் குளோரைடு உறை; எண்ணெய்-எதிர்ப்பு, அமில-கார-எதிர்ப்பு மற்றும் சுடர்-தடுப்பு |
|
|
|
மைய கட்டமைப்பு |
3-கோர் அல்லது 3+1-கோர் விருப்பமானது |
|
|
|
மின் செயல்திறன் |
மதிப்பிடப்பட்ட மின்னழுத்தம் |
0.6/1 kV～8.7/10 kV |
|
|
சக்தி-அதிர்வெண் மின்னழுத்தம் தாங்கும் |
5 நிமிடங்களுக்குள் செயலிழப்பு இல்லாமல் ஏசி மின்னழுத்த சோதனையை நிறைவேற்றவும் |
|
|
|
கண்டக்டர் டிசி எதிர்ப்பு |
MT 818 அல்லது GB/T 3956 தரநிலைகளின் தேவைகளைப் பூர்த்தி செய்கிறது |
|
|
|
சுடர்-தடுப்பு செயல்திறன் |
தீ-எதிர்ப்பு தரம் |
சுரங்க வேலை நிலைமைகளுக்கு தீ தடுப்பு தேவைகளை பூர்த்தி செய்கிறது; குறுகிய கால உயர் வெப்பநிலை சூழலில் நம்பகமான பவர்-ஆன் |
|
|
சுடர்-தடுப்பு தரம் |
MT 386 சுரங்க-பயன்படுத்தப்பட்ட ஃப்ளேம்-ரிடார்டன்ட் தரநிலையுடன் இணங்குகிறது; தீயை அகற்றும் போது சுயமாக அணைக்கப்படும் |
|
XLPE இன்சுலேஷன் 90℃ என்ற குறிப்பிட்ட நீண்ட கால இயக்க வெப்பநிலையைக் கொண்டுள்ளது, குறுகிய கால ஷார்ட் சர்க்யூட் வெப்பநிலை 250℃ வரை இருக்கும். PVC இன்சுலேஷனுடன் ஒப்பிடும்போது, XLPE ஆனது நிலையான மின்சுற்றுகளுக்கு அதிக வெப்பநிலை மதிப்பீட்டை வழங்குகிறது, அங்கு கடத்தி ஏற்றுதல் மற்றும் சுற்றுப்புற நிலைமைகள் ஒன்றாகக் கருதப்பட வேண்டும்.
கடத்தி உயர் தூய்மை ஆக்ஸிஜன் இல்லாத தாமிரத்திலிருந்து தயாரிக்கப்படுகிறது மற்றும் கேபிள் விவரக்குறிப்பின்படி திடமான அல்லது தனிமைப்படுத்தப்பட்ட கட்டுமானத்தில் கிடைக்கிறது. கடத்தி குறுக்குவெட்டு, மைய ஏற்பாடு மற்றும் மதிப்பிடப்பட்ட மின்னழுத்தம் இணைக்கப்பட்ட சுமை, பரிமாற்ற தூரம் மற்றும் நிறுவல் நிலைமைகளுடன் பொருந்த வேண்டும். பொருந்தக்கூடிய MT 818 அல்லது GB/T 3956 தேவைகளுக்கு எதிராக DC கண்டக்டர் எதிர்ப்பானது சரிபார்க்கப்படுகிறது.
வெளிப்புற உறை கேபிளின் வெளிப்புற பாதுகாப்பை வழங்குகிறது மற்றும் சுரங்க பயன்பாடுகளுக்கான சுடர்-தடுப்பு பண்புகளை உள்ளடக்கியது. வழங்கப்பட்ட விவரக்குறிப்பு எண்ணெய் மற்றும் அமில-கார வெளிப்பாட்டிற்கான எதிர்ப்பையும் அடையாளம் காட்டுகிறது. உண்மையான இரசாயன வெளிப்பாடு, நீர் நிலைகள், வெப்பநிலை மற்றும் இயந்திர அழுத்தம் ஆகியவை பொருத்தமான உறை கட்டுமானத்தை உறுதிப்படுத்தும் போது கருத்தில் கொள்ள வேண்டும்.
கூடுதல் இயந்திர பாதுகாப்பு தேவைப்படும் நிறுவல்களுக்கு, எஃகு-நாடா கவச கட்டுமானம் கிடைக்கிறது. எனவே MYJV22 அதன் கவச அடுக்கு மூலம் unaroured MYJV கட்டுமானத்தில் இருந்து வேறுபடுத்தப்படுகிறது. இறுதி கட்டுமானமானது முட்டையிடும் முறை, இயந்திர ஆபத்து மற்றும் பொருந்தக்கூடிய திட்ட விவரக்குறிப்பு ஆகியவற்றின் படி தேர்ந்தெடுக்கப்பட வேண்டும்.

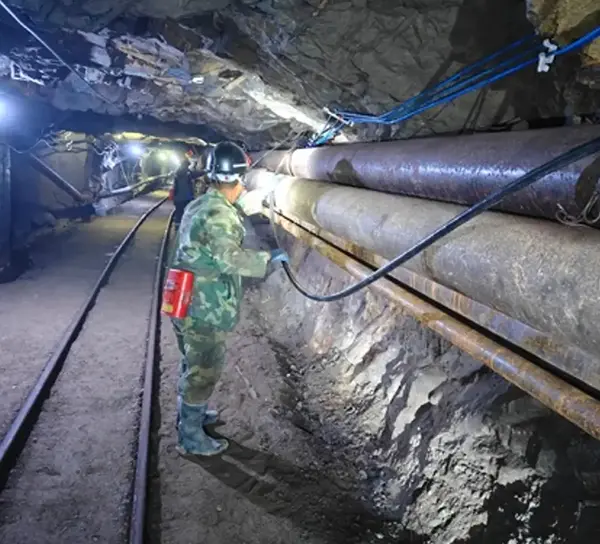

இந்த கேபிள் வரம்பு தொடர்ச்சியான மொபைல் சேவையை விட நிலையான மின் விநியோகத்திற்காக வடிவமைக்கப்பட்டுள்ளது. பொதுவான பயன்பாடுகளில் நிலத்தடி பிரதான சாலைகள், எலக்ட்ரோ மெக்கானிக்கல் அறைகள், நிலையான பம்ப் அமைப்புகள், காற்றோட்டம் உபகரணங்கள், கன்வேயர் மின்சுற்றுகள் மற்றும் பிற நிலையான சுரங்க மின்-விநியோகப் புள்ளிகள் ஆகியவை அடங்கும்.
நிலத்தடி நிறுவல்களுக்கு, கேபிள் விவரக்குறிப்பு மதிப்பிடப்பட்ட மின்னழுத்தம், சுமை மின்னோட்டம், நிறுவல் பாதை, சுற்றுப்புற வெப்பநிலை, ஈரப்பதம் வெளிப்பாடு மற்றும் கிடைக்கக்கூடிய இயந்திர பாதுகாப்பு ஆகியவற்றிற்கு எதிராக சரிபார்க்கப்பட வேண்டும். பாதிப்பு அல்லது சுருக்கம் அதிக ஆபத்து உள்ள பகுதிகள் வழியாக கேபிள் செல்லும் இடத்தில், ஒரு கவச கட்டுமானம் பரிசீலிக்கப்படலாம்.
திறந்தவெளி சுரங்கங்களில் நிலையான சுற்றுகள் வெளிப்புற வெளிப்பாடு, தூசி, மழை மற்றும் வெப்பநிலை மாற்றங்கள் ஆகியவற்றை உள்ளடக்கியிருக்கும். கேபிள் தேர்வு, தேவையான மின்னழுத்த நிலை, கடத்தி அளவு மற்றும் இடும் ஏற்பாடு ஆகியவற்றுடன் இந்த சுற்றுச்சூழல் நிலைமைகளை கணக்கில் எடுத்துக்கொள்ள வேண்டும்.
நிலக்கரி சலவை ஆலைகள், பம்ப் அறைகள், காற்றோட்டம் அமைப்புகள் மற்றும் பிற துணை வசதிகளுக்கான நிலையான மின்சுற்றுகள் சாதனங்களின் சுமை மற்றும் விநியோக தூரத்திற்கு ஏற்ப குறிப்பிடப்படலாம். அனைத்து சுரங்க வசதிகளுக்கும் ஒரு விவரக்குறிப்பைப் பயன்படுத்துவதை விட கேபிள் கட்டுமானம் உண்மையான சூழலை சரிபார்க்க வேண்டும்.
ஆர்டர் செய்வதற்கு முன், தேவையான மதிப்பிடப்பட்ட மின்னழுத்தம், கடத்தி குறுக்குவெட்டு, கோர்களின் எண்ணிக்கை, கவச கட்டுமானம், கேபிள் நீளம் மற்றும் நிறுவல் முறை ஆகியவற்றை உறுதிப்படுத்த வேண்டும். நீண்ட பவர்-சப்ளை வழிகளுக்கு, மின்னழுத்த வீழ்ச்சி மற்றும் கடத்தி எதிர்ப்பு ஆகியவை எதிர்பார்க்கப்படும் சுமையுடன் ஒன்றாகக் கருதப்பட வேண்டும்.
உள்வரும் ஆய்வுக்கு, கொள்முதல் விவரக்குறிப்பிற்கு எதிராக தயாரிப்பு மாதிரி மற்றும் கேபிள் கட்டுமானத்தை சரிபார்க்கலாம். திட்டத்தின் தேவைகளைப் பொறுத்து, ஆவணங்கள் மற்றும் சோதனைப் பதிவுகளில் கடத்தி எதிர்ப்பு, காப்பு தொடர்பான சோதனைகள், மின்னழுத்தம் தாங்கும் முடிவுகள் மற்றும் சுடர்-தடுப்பு சோதனை பதிவுகள் ஆகியவை அடங்கும். சுரங்கம் சார்ந்த சான்றிதழ் அல்லது கூடுதல் ஆய்வு ஆவணங்கள் தேவைப்படும் இடங்களில், இவை உற்பத்தி மற்றும் ஏற்றுமதிக்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.
A: தயாரிப்பு MT/T 818.13-2009 இன் படி குறிப்பிடப்பட்டுள்ளது, கடத்தி தேவைகள் GB/T 3956 என குறிப்பிடப்படும். ஒரு திட்டத்திற்குத் தேவையான சரியான தரநிலை மற்றும் ஆவணங்கள் தேர்ந்தெடுக்கப்பட்ட மாதிரி மற்றும் மதிப்பிடப்பட்ட மின்னழுத்தத்திற்கு எதிராக உறுதிப்படுத்தப்பட வேண்டும்.
A: பட்டியலிடப்பட்ட மதிப்பிடப்பட்ட மின்னழுத்த வரம்பு 0.6/1 kV முதல் 8.7/10 kV வரை, தொழில்நுட்ப அட்டவணை 2.5 mm² முதல் 300 mm² வரை கடத்தி குறுக்குவெட்டுகளை பட்டியலிடுகிறது. கோர் உள்ளமைவு 3-கோர் அல்லது 3+1-கோராக இருக்கலாம், தேர்ந்தெடுக்கப்பட்ட கேபிள் விவரக்குறிப்பைப் பொறுத்து சரியான கலவையுடன் இருக்கும்.
ப: MYJV என்பது XLPE-இன்சுலேட்டட், PVC-ஷீட் செய்யப்பட்ட கட்டுமானத்தைக் குறிக்கிறது, அதே நேரத்தில் MYJV22 எஃகு-நாடா கவசத்தைச் சேர்க்கிறது. நிறுவலுக்கு கூடுதல் இயந்திர பாதுகாப்பு தேவைப்படும் இடத்தில் கவச பதிப்பு கருதப்படுகிறது. பொருத்தமான கட்டுமானம் கேபிள் பாதை மற்றும் முட்டை நிலைமைகளை சார்ந்துள்ளது.
ப: இல்லை. இந்த கேபிள் நிலையான நிறுவல் மற்றும் நிலையான மின் விநியோகத்திற்காக வடிவமைக்கப்பட்டுள்ளது. தொடர்ச்சியான இழுத்தல், மீண்டும் மீண்டும் வளைத்தல் அல்லது பிற மொபைல் சேவையை உள்ளடக்கிய உபகரணங்களுக்கு பொதுவாக அந்த இயக்க நிலைக்கு குறிப்பிட்ட ஒரு நெகிழ்வான சுரங்க கேபிள் தேவைப்படுகிறது.
A: தேவையான தகவலில் பொதுவாக மதிப்பிடப்பட்ட மின்னழுத்தம், கடத்தி குறுக்குவெட்டு, மைய கட்டமைப்பு, கேபிள் நீளம், அளவு, நிறுவல் முறை மற்றும் பயன்பாட்டு உபகரணங்கள் ஆகியவை அடங்கும். திட்டத்திற்கு குறிப்பிட்ட சான்றிதழ், ஆய்வு பதிவுகள், பேக்கிங் தேவைகள் அல்லது தொழில்நுட்ப ஆவணங்கள் தேவைப்பட்டால், இவையும் விசாரணையில் குறிப்பிடப்பட வேண்டும்.
A: கொள்முதல் விவரக்குறிப்புக்கு எதிராக கேபிள் மாதிரி, மதிப்பிடப்பட்ட மின்னழுத்தம், கடத்தி அளவு, மைய கட்டமைப்பு, கவச வகை மற்றும் கேபிள் நீளம் ஆகியவற்றைச் சரிபார்க்கவும். திட்டத்தைப் பொறுத்து, தொடர்புடைய மின் சோதனை முடிவுகள், கடத்தி எதிர்ப்புத் தரவு, மின்னழுத்தம் தாங்கும் பதிவுகள், சுடர்-தடுப்பு ஆவணங்கள் மற்றும் தேவையான சான்றிதழ்களை ஏற்றுக்கொள்வதற்கு முன் மதிப்பாய்வு செய்யவும்.
நிலையான சுரங்க சக்தி-விநியோக அமைப்புகளுக்கு, XLPE இன்சுலேட்டட் மைனிங் பவர் கேபிள் மின் சுமை, மதிப்பிடப்பட்ட மின்னழுத்தம், நிறுவல் முறை மற்றும் சுற்றுச்சூழல் நிலைமைகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்பட வேண்டும். தொடர்ச்சியான இயக்கம் சம்பந்தப்பட்ட பயன்பாடுகளுக்கு, சாதனங்களின் இயந்திரத் தேவைகளைப் பொருத்த கேபிள் கட்டுமானம் தனித்தனியாக மதிப்பாய்வு செய்யப்பட வேண்டும்.
