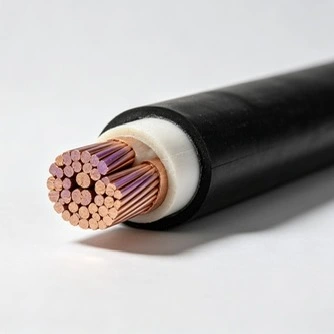

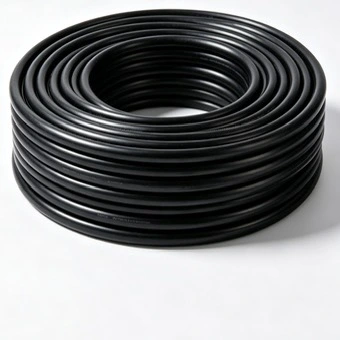

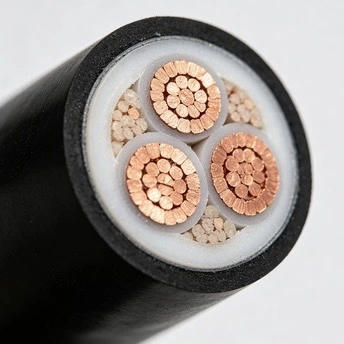

Qiancheng காப்பர் XLPE LSZH குறைந்த மின்னழுத்த மின் கேபிள் கட்டிடங்கள் மற்றும் உள்கட்டமைப்புகளில் குறைந்த மின்னழுத்த மின் விநியோகத்திற்காக வடிவமைக்கப்பட்டுள்ளது, அங்கு குறைந்த புகை மற்றும் ஆலசன் இல்லாத கேபிள் கட்டுமானம் குறிப்பிடப்பட்டுள்ளது. இது மெட்ரோ வசதிகள், மருத்துவமனைகள், அலுவலக கட்டிடங்கள், பயன்பாட்டு சுரங்கங்கள் மற்றும் பிற மூடப்பட்ட பகுதிகளில் பயன்படுத்தப்படலாம், தேவையான சுமை, நிறுவல் முறை மற்றும் திட்ட விவரக்குறிப்புகளின்படி தேர்ந்தெடுக்கப்பட்ட நடத்துனர் அளவுகள்.
|
பெயரளவு நடத்துனர் குறுக்குவெட்டு (மிமீ²) |
மின்கடத்தி கம்பிகளின் குறைந்தபட்ச எண்ணிக்கை |
கடத்தி வெளிப்புற விட்டம் (மிமீ) |
பெயரளவு XLPE இன்சுலேஷன் தடிமன் (மிமீ) |
தோராயமான காப்பு வெளிப்புற விட்டம் (மிமீ) |
அதிகபட்சம். 20℃ தாமிரத்தில் கடத்தி எதிர்ப்பு (Ω/km) |
|
1.5 |
1 |
1.36 ± 0.02 |
0.7 |
3.0 |
12.1 |
|
1.5 (பி) |
7 |
1.56 ± 0.02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75 ± 0.02 |
0.7 |
3.4 |
7.41 |
|
2.5 (B) |
7 |
2.01 ± 0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22 ± 0.02 |
0.7 |
3.8 |
4.61 |
|
4 (பி) |
7 |
2.52 ± 0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72 ± 0.03 |
0.7 |
4.3 |
3.08 |
|
6 (பி) |
7 |
3.09 ± 0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9 ± 0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0 ± 0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1 ± 0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1 ± 0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2 ± 0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8± 0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6 ± 0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2 ± 0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6 ± 0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2 ± 0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5 ± 0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5 ± 0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3 ± 0.20 |
2.0 |
27.5 |
0.0470 |
காப்பர் XLPE LSZH குறைந்த மின்னழுத்த மின் கேபிள் கடத்தி மற்றும் சுற்றியுள்ள கேபிள் கூறுகளுக்கு இடையே மின் பிரிப்புக்கு XLPE இன்சுலேஷனைப் பயன்படுத்துகிறது. XLPE ஆனது வழக்கமான PVC இன்சுலேஷனை விட அதிக இயல்பான இயக்க வெப்பநிலையை வழங்குகிறது மற்றும் வெப்ப செயல்திறன், காப்பு நிலைத்தன்மை மற்றும் நீண்ட கால மின் நம்பகத்தன்மை தேவைப்படும் இடங்களில் பொதுவாக தேர்ந்தெடுக்கப்படுகிறது. உண்மையான இயக்க வரம்புகள் பொருந்தக்கூடிய கேபிள் தரநிலை மற்றும் திட்ட விவரக்குறிப்புகளைப் பின்பற்ற வேண்டும்.
LSZH கட்டுமானமானது புகை உருவாக்கம் மற்றும் ஆலசன் கொண்ட எரிப்பு பொருட்கள் கட்டுப்படுத்தப்பட வேண்டிய நிறுவல்களுக்காக வடிவமைக்கப்பட்டுள்ளது. புகை அடர்த்தி மற்றும் ஆலசன் அமில வாயு தனித்தனி செயல்திறன் பண்புகள் மற்றும் பொருந்தக்கூடிய சோதனை தரநிலைகள் மற்றும் திட்ட தேவைகளுக்கு எதிராக சரிபார்க்கப்பட வேண்டும். IEC 61034 புகை வெளியேற்ற அளவீட்டை உள்ளடக்கியது, அதே நேரத்தில் IEC 60754-1 ஆலசன் அமில வாயு உள்ளடக்கத்தை தீர்மானிப்பதற்கான ஒரு முறையைக் குறிப்பிடுகிறது.
கேபிள் குறைந்த மின்னழுத்த சக்தி பரிமாற்றத்திற்கு செப்பு கடத்திகளைப் பயன்படுத்துகிறது. மின்னழுத்த வீழ்ச்சி மற்றும் இயக்க இழப்புகளை மதிப்பிடுவதற்கு கடத்தி எதிர்ப்பானது ஒரு முக்கிய அளவுருவாகும், அதே நேரத்தில் மின்னோட்டத்தை சுமந்து செல்லும் திறன், நிறுவல் நிலைமைகள், சுற்றுப்புற வெப்பநிலை, குழுவாக்கம் மற்றும் அனுமதிக்கக்கூடிய மின்னழுத்த வீழ்ச்சி ஆகியவற்றின் படி கடத்தி குறுக்குவெட்டு தேர்ந்தெடுக்கப்பட வேண்டும்.
தொழில்நுட்ப அட்டவணையில் கிடைக்கக்கூடிய கடத்தி அளவுகள் சிறிய கட்டுப்பாடு மற்றும் கிளை-சுற்று தேவைகள் மற்றும் பெரிய குறைந்த மின்னழுத்த மின்-விநியோக பயன்பாடுகளை உள்ளடக்கியது. இறுதித் தேர்வானது, இணைக்கப்பட்ட சுமை, சுற்று நீளம், நிறுவல் முறை, குறுகிய-சுற்று நிலைகள் மற்றும் பொருந்தக்கூடிய உள்ளூர் மின் தேவைகள் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.

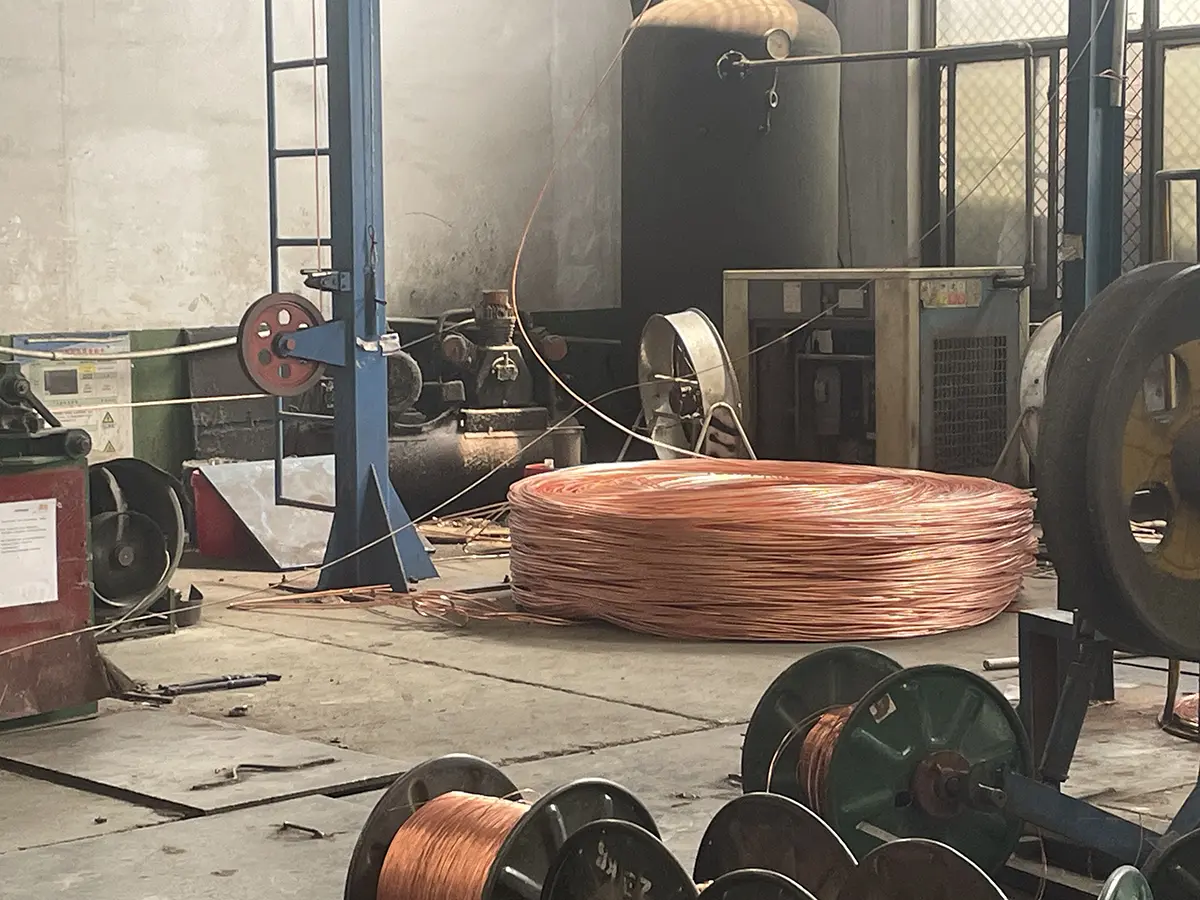

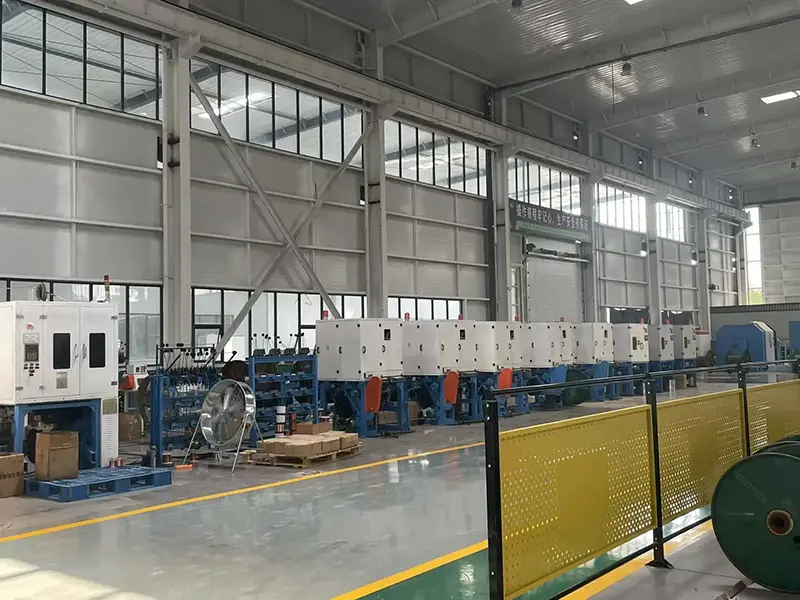

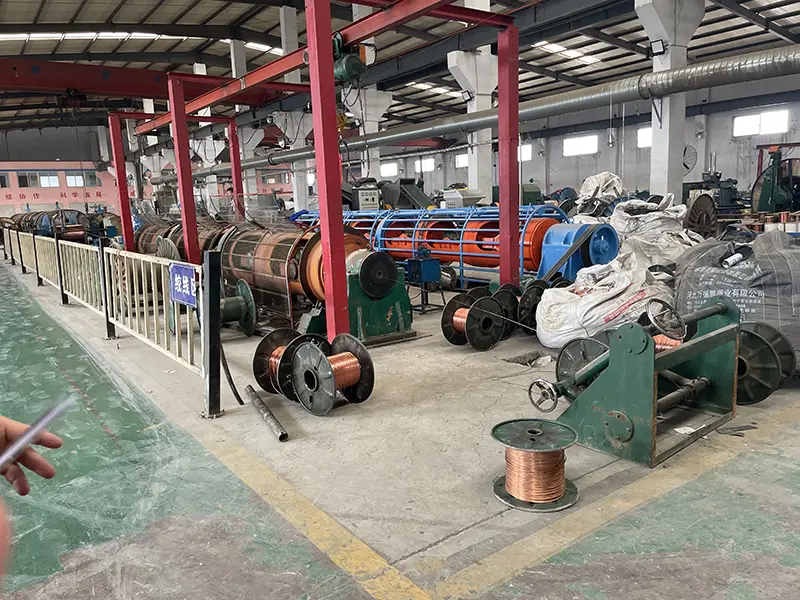

Qiancheng அதன் சொந்த உற்பத்தி வசதிகளை கேபிள் வெளியேற்றம் மற்றும் உற்பத்தி மற்றும் வழக்கமான தரக் கட்டுப்பாட்டுக்கான சோதனை உபகரணங்களுடன் இயக்குகிறது. உற்பத்திப் பதிவுகள், மூலப்பொருள் ஆய்வு மற்றும் மின் அல்லது எரிப்பு தொடர்பான சோதனை முடிவுகள் திட்ட ஆவணத் தேவைகளுக்கு ஏற்ப பராமரிக்கப்படும். கூடுதல் சரிபார்ப்பு தேவைப்படும் திட்டங்களுக்கு, தொழிற்சாலை வருகைகள் மற்றும் மூன்றாம் தரப்பு மாதிரிகள் திட்ட நிபந்தனைகளுக்கு உட்பட்டு ஏற்பாடு செய்யப்படலாம்.
மின்கடத்தி பொருள், காப்பு கலவை, உறை பொருள், கடத்தி பரிமாணங்கள் மற்றும் காப்பு தடிமன் ஆகியவை பொருந்தக்கூடிய விவரக்குறிப்பின்படி உற்பத்தியின் போது கட்டுப்படுத்தப்படுகின்றன. பரிமாண சோதனைகள் மற்றும் மின் சோதனைகள் முடிக்கப்பட்ட கேபிள் விநியோகத்திற்காக வெளியிடப்படும் முன் நடைமுறை சோதனைச் சாவடிகளை வழங்குகின்றன.
முடிக்கப்பட்ட கேபிளை அதன் உற்பத்தி மற்றும் ஆய்வு பதிவுகளுடன் இணைக்க தொகுதி-நிலை ஆவணங்கள் பயன்படுத்தப்படலாம். திட்ட ஆவணங்களுக்கு ரீல் அடையாளம், சோதனை அறிக்கைகள் அல்லது பொருள் பதிவுகள் தேவைப்படும்போது, தேவையான தகவலை கப்பலில் தயார் செய்யலாம்.
ஏற்றுமதி மற்றும் உள்கட்டமைப்பு திட்டங்களுக்கு சுதந்திரமான தரக் கட்டுப்பாட்டுத் தேவைகள், மூன்றாம் தரப்பு ஆய்வு அல்லது மாதிரிகளை ஏற்றுமதி செய்வதற்கு முன் ஒருங்கிணைக்க முடியும். கொள்முதல் விவரக்குறிப்பு, பொருந்தக்கூடிய தரநிலை மற்றும் ஏற்றுக்கொள்ளும் தேவைகளுக்கு ஏற்ப ஆய்வு நோக்கத்தை வரையறுக்கலாம்.
IEC 60332 சோதனை குறிப்பிடப்பட்டால், IEC 60332 தொடரின் பொருந்தக்கூடிய பகுதியின்படி தொடர்புடைய கேபிள் கட்டுமானத்தை சுடர் பரவலுக்கு மதிப்பீடு செய்யலாம். வெவ்வேறு கேபிள் கட்டுமானங்கள் மற்றும் நிறுவல் அமைப்புகளுக்கு வெவ்வேறு சோதனை முறைகள் தேவைப்படலாம் என்பதால், திட்ட விவரக்குறிப்புக்கு எதிராக சரியான சோதனை நிலை உறுதிப்படுத்தப்பட வேண்டும்.
குறைந்த-புகை செயல்திறன், புகை பார்வை, வெளியேற்றம் மற்றும் தீயணைப்பு சேவை அணுகலை பாதிக்கும் மூடப்பட்ட பகுதிகளில் குறிப்பாக பொருத்தமானது. IEC 61034 வரையறுக்கப்பட்ட எரியும் நிலைமைகளின் கீழ் புகை அடர்த்தியை அளவிடுவதற்கான சோதனை முறைகளை வழங்குகிறது, எனவே திட்ட ஆவணங்கள் "குறைந்த புகை" என்ற சொல்லை மட்டும் நம்பாமல் தேவையான சோதனை முறை மற்றும் ஏற்றுக்கொள்ளும் நிலை ஆகியவற்றைக் கண்டறிய வேண்டும்.
ஆலசன் இல்லாத பொருட்களைக் குறிப்பிடும் திட்டங்களுக்கு, தொடர்புடைய கேபிள் கட்டுமானம் மற்றும் பொருள் சோதனை தேவைகள் உற்பத்திக்கு முன் உறுதிப்படுத்தப்பட வேண்டும். IEC 60754-1 எரிப்பு போது கேபிள் பொருட்களிலிருந்து உருவான ஆலசன் அமில வாயுவை நிர்ணயம் செய்கிறது, இது சுடர் பரவுதல் மற்றும் புகை-அடர்த்தி சோதனை ஆகியவற்றிலிருந்து ஒரு தனி சரிபார்ப்பு புள்ளியை வழங்குகிறது.
காப்பர் XLPE LSZH குறைந்த மின்னழுத்த மின் கேபிளை மெட்ரோ நிலையங்கள், ரயில்-போக்குவரத்து கட்டிடங்கள், தளங்கள், சேவைப் பகுதிகள் மற்றும் திட்ட ஆவணங்களுக்கு குறைந்த புகை மற்றும் ஆலசன் இல்லாத கேபிள் கட்டுமானம் தேவைப்படும் குறைந்த மின்னழுத்த விநியோக சுற்றுகளுக்குக் குறிப்பிடலாம்.
வார்டுகள், இயக்கப் பகுதிகள், அவசர சிகிச்சைப் பிரிவுகள், பொதுப் பகுதிகள் மற்றும் துணைபுரியும் வசதிகள் ஆகியவற்றைப் பயன்படுத்தும் மின்-விநியோக சுற்றுகள் பயன்பாடுகளில் அடங்கும். கேபிள் தேர்வு கட்டிடத்தின் மின் வடிவமைப்பு, தீ-பாதுகாப்பு விவரக்குறிப்பு மற்றும் நிறுவல் தேவைகளைப் பின்பற்ற வேண்டும்.
அலுவலக கட்டிடங்கள், ஷாப்பிங் சென்டர்கள், பள்ளிகள், கண்காட்சி வசதிகள் மற்றும் புகை மற்றும் எரிப்பு தயாரிப்பு தேவைகள் மின் விவரக்குறிப்பின் ஒரு பகுதியாக இருக்கும் பிற பொது கட்டிடங்களில் குறைந்த மின்னழுத்த விநியோகத்திற்கு கேபிள் ஏற்றது.
பொதுவான பயன்பாடுகளில் நிலத்தடி பார்க்கிங் பகுதிகள், பயன்பாட்டு சுரங்கங்கள், உபகரணங்கள் அறைகள் மற்றும் பிற மூடப்பட்ட சேவை உள்கட்டமைப்பு ஆகியவை அடங்கும். நிறுவல் வடிவமைப்பு கேபிள் குழு, வெப்பச் சிதறல், இயந்திர பாதுகாப்பு மற்றும் பராமரிப்புக்கான அணுகல் ஆகியவற்றைக் கணக்கிட வேண்டும்.
விமான நிலையங்கள், ரயில்வே வசதிகள், தகவல் தொடர்பு அறைகள் மற்றும் பிற தொழில்நுட்ப கட்டிடங்கள் தேர்ந்தெடுக்கப்பட்ட குறைந்த மின்னழுத்த சுற்றுகளுக்கு LSZH கேபிள் கட்டுமானங்களைக் குறிப்பிடலாம். இறுதி கேபிள் வகை சுற்று செயல்பாடு மற்றும் திட்ட தீ செயல்திறன் தேவைகளுடன் பொருந்த வேண்டும்.
கேபிள் அளவு வடிவமைப்பு மின்னோட்டத்துடன் தொடங்க வேண்டும், பின்னர் நிறுவல் முறை, சுற்றுப்புற நிலைமைகள், கடத்தி குழு மற்றும் அனுமதிக்கப்பட்ட வெப்பநிலை ஆகியவற்றிற்கு எதிராக சரிபார்க்கப்பட வேண்டும். அட்டவணைப்படுத்தப்பட்ட கடத்தி எதிர்ப்பானது மின்னழுத்த-துளி மற்றும் இழப்பு கணக்கீடுகளின் ஒரு பகுதியாகவும் பயன்படுத்தப்படலாம்.
குழாய், தட்டு அல்லது பிற மூடப்பட்ட நிறுவலுக்கு, ஆர்டர் செய்வதற்கு முன், கிடைக்கக்கூடிய இடம், வளைக்கும் ஆரம், வெப்பச் சிதறல் மற்றும் இழுக்கும் நிலைமைகள் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும். நீண்ட கேபிள் இயக்கங்களுக்கு மின்னழுத்த வீழ்ச்சி மற்றும் நிறுவல் பதற்றம் பற்றிய கூடுதல் ஆய்வு தேவைப்படலாம்.
உட்புற, நிலத்தடி மற்றும் பகுதியளவு வெளிப்படும் நிறுவல்கள் ஈரப்பதம், இயந்திர பாதுகாப்பு, வெப்பநிலை மற்றும் இரசாயன வெளிப்பாடு ஆகியவற்றிற்கு வெவ்வேறு தேவைகளைக் கொண்டிருக்கலாம். கேபிள் கட்டுமானமானது மின்னழுத்தம் மற்றும் கடத்தி அளவு ஆகியவற்றால் மட்டுமே தேர்ந்தெடுக்கப்படுவதற்குப் பதிலாக உண்மையான நிறுவல் சூழலுக்கு எதிராக உறுதிப்படுத்தப்பட வேண்டும்.
உள்கட்டமைப்பு மற்றும் ஏற்றுமதி ஆர்டர்களுக்கு, கொள்முதல் ஆவணங்களில் தொழில்நுட்ப தரவு தாள்கள், வழக்கமான சோதனை பதிவுகள், ஆய்வு அறிக்கைகள், பேக்கிங் தகவல் மற்றும் ரீல் அடையாளம் ஆகியவை அடங்கும். உற்பத்திக்கு முன் இந்தத் தேவைகளை வழங்குவது, உற்பத்தி மற்றும் ஆய்வை திட்ட ஏற்பு செயல்முறையுடன் சீரமைக்க உதவுகிறது.
விவரக்குறிப்பு மதிப்பாய்வுக்காக, வாடிக்கையாளர்கள் மதிப்பிடப்பட்ட மின்னழுத்தம், கடத்தி அளவு, தேவையான கேபிள் நீளம், நிறுவல் முறை, எதிர்பார்க்கப்படும் சுமை மற்றும் திட்டத் தரநிலை ஆகியவற்றை வழங்க முடியும். Qiancheng இந்த விவரங்களைப் பயன்படுத்தி பொருத்தமான காப்பர் XLPE LSZH குறைந்த மின்னழுத்த மின் கேபிள் கட்டுமானத்தை உறுதிசெய்து அதற்கான தொழில்நுட்ப ஆவணங்களைத் தயாரிக்கலாம்.
ப்ராஜெக்ட் ஆர்டர்களுக்கு, உற்பத்திக்கு முன் தேவையான சுடர் தடுப்பு, புகை-உமிழ்வு மற்றும் ஆலசன் இல்லாத சோதனை நிலைகளை உறுதிப்படுத்துவதும் பயனுள்ளதாக இருக்கும். மூன்றாம் தரப்பு ஆய்வு அல்லது குறிப்பிட்ட ரீல்-மார்க்கிங் மற்றும் ஆவணத் தேவைகள் பொருந்தினால், இவை தொழில்நுட்ப ஒப்பந்தம் மற்றும் கொள்முதல் விவரக்குறிப்பில் சேர்க்கப்படலாம்.
A: LSZH கேபிள் கட்டுமானமானது குறிப்பிட்ட பொருட்கள் மற்றும் சோதனைத் தேவைகளைப் பூர்த்தி செய்யும் போது புகை உருவாக்கம் மற்றும் ஆலசன் கொண்ட எரிப்புப் பொருட்களைக் கட்டுப்படுத்த வடிவமைக்கப்பட்டுள்ளது. வழக்கமான PVC கேபிள் ஆலசன் கொண்ட பாலிமர் அமைப்பைப் பயன்படுத்துகிறது. சரியான தேர்வு தீ-பாதுகாப்பு விவரக்குறிப்பு மற்றும் நிறுவலுக்கான பொருந்தக்கூடிய தரநிலைகளைப் பொறுத்தது.
A: XLPE ஆனது வழக்கமான PVC இன்சுலேஷனை விட அதிக இயல்பான இயக்க வெப்பநிலை திறன் கொண்ட மின் காப்பு வழங்குகிறது. நிலையான காப்பு செயல்திறன் மற்றும் வெப்ப எதிர்ப்பு தேவைப்படும் இடங்களில் இது பொதுவாகப் பயன்படுத்தப்படுகிறது. அனுமதிக்கப்பட்ட இயக்க வெப்பநிலை பொருந்தக்கூடிய கேபிள் விவரக்குறிப்பிலிருந்து உறுதிப்படுத்தப்பட வேண்டும்.
A: வடிவமைப்பு மின்னோட்டம், நிறுவல் முறை, சுற்றுப்புற வெப்பநிலை, கேபிள் குழுவாக்கம், சுற்று நீளம், மின்னழுத்த வீழ்ச்சி மற்றும் குறுகிய சுற்று நிலைகள் ஆகியவை முக்கிய காரணிகளாகும். மின்கடத்தியின் அளவு தற்போதைய மதிப்பீட்டை விட முழுமையான மின் வடிவமைப்பிலிருந்து தீர்மானிக்கப்பட வேண்டும்.
A: திட்ட விவரக்குறிப்புக்கு XLPE இன்சுலேஷன் மற்றும் LSZH கட்டுமானத்துடன் கூடிய குறைந்த மின்னழுத்த செப்பு கேபிள் தேவைப்படும் இந்த பயன்பாடுகளுக்கு இது பரிசீலிக்கப்படலாம். ஆர்டர் செய்வதற்கு முன், தேவையான சுடர், புகை மற்றும் ஆலசன் இல்லாத சோதனை நிலைகள் பொருந்தக்கூடிய திட்டத் தரத்திற்கு எதிராக உறுதிப்படுத்தப்பட வேண்டும்.
ப: ஆர்டர் தேவைகளைப் பொறுத்து, ஆவணத்தில் தொழில்நுட்ப விவரக்குறிப்புகள், ஆய்வு அல்லது சோதனைப் பதிவுகள், ரீல் அடையாளம், பேக்கிங் தகவல் மற்றும் பிற ஒப்புக்கொள்ளப்பட்ட தர ஆவணங்கள் ஆகியவை அடங்கும். திட்டத்திற்கு தேவைப்படும் போது மூன்றாம் தரப்பு ஆய்வும் ஒருங்கிணைக்கப்படலாம்.
ப: ஆம். தொழிற்சாலை வருகைகள் மற்றும் மூன்றாம் தரப்பு மாதிரி அல்லது ஆய்வு ஆகியவை ஒழுங்கு மற்றும் ஆய்வுத் திட்டத்தின் படி ஒருங்கிணைக்கப்படலாம். தேவையான உற்பத்திப் பதிவுகள், மாதிரிகள் மற்றும் சோதனைப் பொருட்கள் கிடைக்கும் வகையில் ஆய்வு நோக்கம் முன்கூட்டியே ஒப்புக் கொள்ளப்பட வேண்டும்.
A: பயனுள்ள தகவலில் நடத்துனர் அளவு, கோர்களின் எண்ணிக்கை, தேவையான கேபிள் நீளம், மின்னழுத்த நிலை, நிறுவல் முறை, இலக்கு, பொருந்தக்கூடிய தரநிலை மற்றும் ஏதேனும் குறிப்பிட்ட சுடர், புகை அல்லது ஆலசன் இல்லாத தேவைகள் ஆகியவை அடங்கும். இறுதி விவரக்குறிப்பு இன்னும் சரி செய்யப்படவில்லை என்றால், திட்ட பயன்பாடு மற்றும் மின் சுமை ஆரம்ப தொழில்நுட்ப மதிப்பாய்விற்கு வழங்கப்படலாம்.
