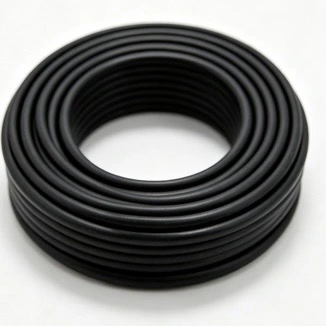

காப்பர் XLPE FR தீ தடுப்பு குறைந்த மின்னழுத்த மின் கேபிள் குறைந்த மின்னழுத்த சுற்றுகளுக்காக வடிவமைக்கப்பட்டுள்ளது, அங்கு சுடர் பரவல் கட்டுப்பாடு மற்றும் குறிப்பிட்ட தீ நிலைமைகளின் கீழ் தொடர்ந்து மின்சாரம் தேவை. இதன் கட்டுமானமானது ஒரு செப்புக் கடத்தி, XLPE இன்சுலேஷன், மைக்கா தீ-எதிர்ப்பு நாடா, சுடர்-தடுப்பு நிரப்பு மற்றும் தீ-அவசர மின் விநியோகத்திற்கான பாதுகாப்பு வெளிப்புற உறை மற்றும் வரையறுக்கப்பட்ட தீ செயல்திறன் தேவைகளுடன் மற்ற குறைந்த மின்னழுத்த நிறுவல்களை ஒருங்கிணைக்கிறது.
|
பெயரளவு பிரிவு (மிமீ²) |
கடத்தி கம்பிகளின் குறைந்தபட்ச எண்ணிக்கை |
கடத்தி வெளிப்புற விட்டம் (மிமீ) |
XLPE இன்சுலேஷன் / மிமீ பெயரளவு தடிமன் |
காப்பு / மிமீ தோராயமான வெளிப்புற விட்டம் |
20 ℃ (Ω/km) இல் அதிகபட்ச கடத்தி எதிர்ப்பு செம்பு |
|
1.5 |
1 |
1.36 ± 0.02 |
0.7 |
3.0 |
12.1 |
|
1.5 (பி) |
7 |
1.56 ± 0.02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75 ± 0.02 |
0.7 |
3.4 |
7.41 |
|
2.5 (பி) |
7 |
2.01 ± 0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22 ± 0.02 |
0.7 |
3.8 |
4.61 |
|
4 (பி) |
7 |
2.52 ± 0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72 ± 0.03 |
0.7 |
4.3 |
3.08 |
|
6 (பி) |
7 |
3.09 ± 0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9 ± 0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0 ± 0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1 ± 0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1 ± 0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2 ± 0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8± 0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6 ± 0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2 ± 0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6 ± 0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2 ± 0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5 ± 0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5 ± 0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3 ± 0.20 |
2.0 |
27.5 |
0.0470 |

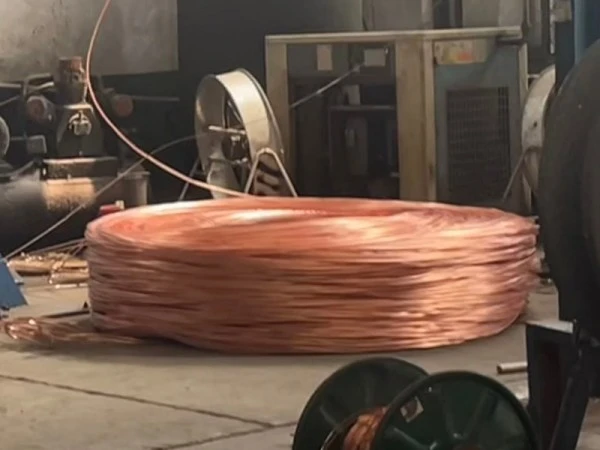

கடத்தி மின்னாற்பகுப்பு தாமிரத்திலிருந்து தயாரிக்கப்படுகிறது மற்றும் குறிப்பிட்ட குறுக்குவெட்டுக்கு ஏற்ப ஒற்றை கம்பி மற்றும் ஸ்ட்ராண்டட் கட்டுமானங்களில் கிடைக்கிறது. மேலே உள்ள அட்டவணையில் உள்ள கடத்தி எதிர்ப்பு மதிப்புகள் மின் தேர்வுக்கான நேரடி குறிப்பை வழங்குகின்றன. கேபிள் பாதையில் வளைவுகள், தட்டுகள் அல்லது வழித்தடங்கள் உள்ளடங்கியிருக்கும் ட்ரான்ட் கண்டக்டர்கள் அதிக நெகிழ்வுத்தன்மையை வழங்க முடியும்.

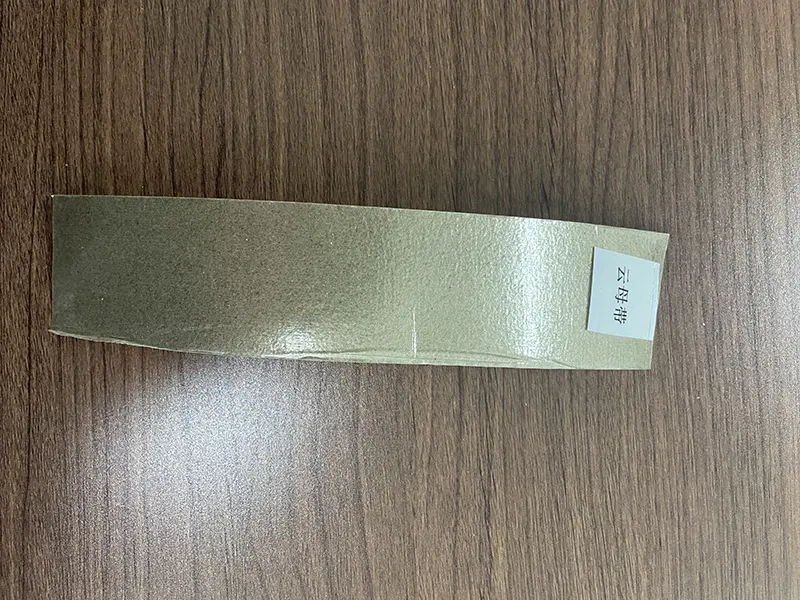

இரட்டை அடுக்கு மைக்கா டேப் முதன்மையான தீ-எதிர்ப்பு தடையாக கடத்தியை சுற்றி பயன்படுத்தப்படுகிறது. ஒரு குறிப்பிட்ட தீ சோதனையின் கீழ், மைக்கா அடுக்கு நேரடி வெப்ப வெளிப்பாட்டிலிருந்து கடத்தி மற்றும் காப்பு அமைப்பைப் பாதுகாக்க உதவுகிறது மற்றும் தேவையான சோதனை காலத்திற்கு சுற்று ஒருமைப்பாட்டை ஆதரிக்கிறது. தீ-எதிர்ப்பு செயல்திறன் வெப்பநிலை மட்டும் இல்லாமல் பொருந்தக்கூடிய தயாரிப்பு தரநிலை மற்றும் சோதனை அறிக்கையின் படி மதிப்பீடு செய்யப்பட வேண்டும்.
XLPE கடத்தியைச் சுற்றி முக்கிய மின் காப்பு வழங்குகிறது. அதன் பொதுவாகக் குறிப்பிடப்பட்ட தொடர்ச்சியான இயக்க வெப்பநிலை 90 ℃, பொருந்தக்கூடிய கேபிள் வடிவமைப்பு மற்றும் தரநிலைக்கு உட்பட்டது. வழக்கமான PVC இன்சுலேஷனுடன் ஒப்பிடும்போது, XLPE ஆனது அதிக வெப்ப திறன் மற்றும் வயதான மற்றும் பல இரசாயன சூழல்களுக்கு நல்ல எதிர்ப்பைக் கொண்டுள்ளது, இது உயர்ந்த இயக்க வெப்பநிலைக்கு வெளிப்படும் மின்சுற்றுகளுக்கு ஏற்றதாக அமைகிறது.
கேபிள் கூறுகளுக்கு இடையில் உள் இடைவெளிகளை ஆக்கிரமிக்கவும், கேபிள் வடிவவியலைப் பராமரிக்கவும் ஃபிளேம் ரிடார்டன்ட் ஃபில்லர் பயன்படுத்தப்படுகிறது. கேபிள் தீயில் வெளிப்படும் போது உள் இடைவெளிகள் மூலம் சுடர் பரவுவதைக் கட்டுப்படுத்துவதும் அதன் பங்கு ஆகும்.
வெளிப்புற உறை இயந்திர பாதுகாப்பை வழங்குகிறது மற்றும் சுடர் பரவல் கட்டுப்பாட்டுக்கு பங்களிக்கிறது. வெளிப்புற அல்லது அகழி நிறுவல்களுக்கு, UV வெளிப்பாடு, ஈரப்பதம் மற்றும் மண் நிலைமைகளுக்கு உண்மையான எதிர்ப்பானது குறிப்பிட்ட உறை பொருள் மற்றும் திட்டத் தேவைகளுக்கு எதிராக சரிபார்க்கப்பட வேண்டும்.
பொருந்தும் உற்பத்தி மற்றும் சோதனைத் தேவைகள் கேபிள் கட்டுமானம், மதிப்பிடப்பட்ட மின்னழுத்தம், தீ செயல்திறன் வகைப்பாடு மற்றும் இலக்கு சந்தை ஆகியவற்றைப் பொறுத்தது. ஏற்றுமதி திட்டங்களுக்கு, தேவையான GB, IEC அல்லது இலக்கு-நாட்டின் தேவைகள் உற்பத்திக்கு முன் உறுதிப்படுத்தப்பட வேண்டும், இதனால் கேபிள் உள்ளமைவு மற்றும் ஆவணங்கள் திட்ட விவரக்குறிப்புடன் பொருந்தும்.

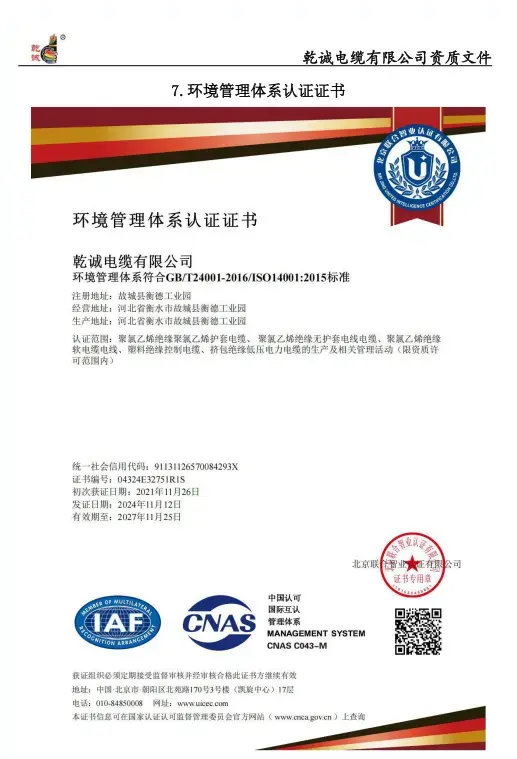

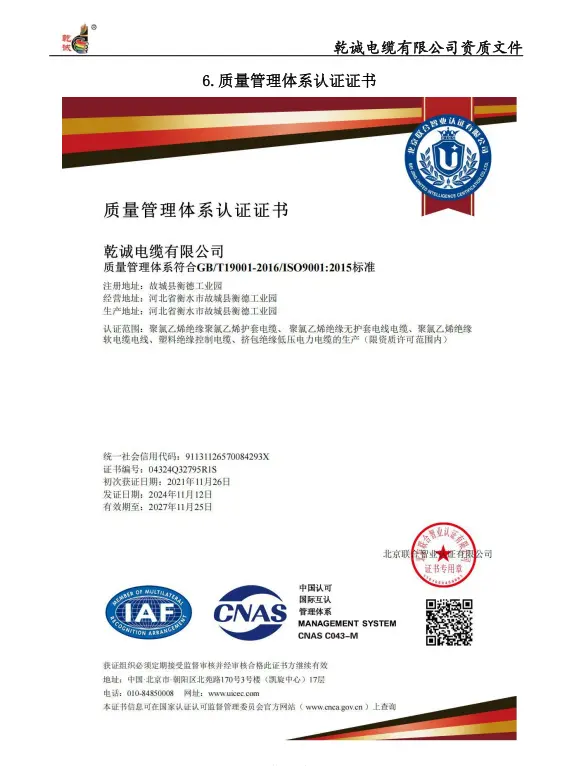

கிடைக்கக்கூடிய தரமான ஆவணங்களில் ISO 9001 தர மேலாண்மை, ISO 14001 சுற்றுச்சூழல் மேலாண்மை மற்றும் ISO 45001 தொழில்சார் சுகாதாரம் மற்றும் பாதுகாப்புச் சான்றிதழ்கள், பொருந்தக்கூடிய உற்பத்தித் தகுதிகள் மற்றும் தயாரிப்பு சோதனை ஆவணங்கள் ஆகியவை அடங்கும்.
தீ-செயல்திறன் தேவைகளுக்கு, குறிப்பிட்ட தயாரிப்பு கட்டுமானத்திற்கு பொருந்தக்கூடிய தீ-ஒருமைப்பாடு மற்றும் சுடர்-தடுப்பு சோதனை அறிக்கைகள் வழங்கப்படலாம். ஆர்டர் மற்றும் தரக்கட்டுப்பாட்டுத் தேவைகளுக்கு ஏற்ப, தொகுதி தொடர்பான உற்பத்தி மற்றும் ஆய்வுப் பதிவுகள் கண்டறியப்படுவதற்கும் பராமரிக்கப்படலாம்.
காப்பர் XLPE FR தீ தடுப்பு குறைந்த மின்னழுத்த மின் கேபிள் வெவ்வேறு தீ தொடர்பான செயல்பாடுகளுக்கு தனித்தனி கட்டுமான அடுக்குகளைப் பயன்படுத்துகிறது. சுடர்-தடுப்பு பொருட்கள் சுடர் பரவலைக் கட்டுப்படுத்தும் நோக்கம் கொண்டவை, அதே நேரத்தில் மைக்கா தீ-எதிர்ப்பு அடுக்கு குறிப்பிட்ட தீ சோதனையின் போது தொடர்ச்சியான சுற்று செயல்பாட்டை ஆதரிக்கிறது. இவை வெவ்வேறு செயல்திறன் தேவைகள் மற்றும் தொடர்புடைய சோதனை முறைகள் மற்றும் அறிக்கைகள் மூலம் சரிபார்க்கப்பட வேண்டும்.
XLPE இன்சுலேஷன் என்பது பொருந்தக்கூடிய விவரக்குறிப்பின் கீழ் 90 ℃ வரையிலான தொடர்ச்சியான கடத்தி இயக்க வெப்பநிலைக்காக வடிவமைக்கப்பட்டுள்ளது. உண்மையான அனுமதிக்கக்கூடிய மின்னோட்டம் கடத்தி அளவு, நிறுவல் முறை, சுற்றுப்புற வெப்பநிலை, குழுவாக்கம் மற்றும் பிற திருத்தம் காரணிகளைப் பொறுத்தது. எனவே கேபிள் தேர்வு முழு நிறுவல் நிலை அடிப்படையில் இருக்க வேண்டும் மாறாக காப்பு வெப்பநிலை மட்டும்.
செப்பு கடத்திகள் குறைந்த மின்னழுத்த சக்தி பரிமாற்றத்திற்கான மின் பாதையை வழங்குகின்றன. தொழில்நுட்ப அட்டவணையில் பட்டியலிடப்பட்டுள்ள அதிகபட்ச எதிர்ப்பு மதிப்புகள் மின்னழுத்த வீழ்ச்சி, கடத்தி வெப்பம் மற்றும் சுற்று வடிவமைப்பு ஆகியவற்றை சரிபார்க்கும் போது பயன்படுத்தப்படலாம். முடிக்கப்பட்ட-கேபிள் ஆய்வு, பொருந்தக்கூடிய உற்பத்தி மற்றும் திட்டத் தேவைகளுக்கு ஏற்ப நடத்துனர் எதிர்ப்பு, காப்பு மற்றும் தாங்கும் மின்னழுத்த சோதனை ஆகியவை அடங்கும்.
உற்பத்தியின் போது நடத்துனர் பரிமாணங்கள், காப்பு தடிமன் மற்றும் முடிக்கப்பட்ட கேபிள் பண்புகள் ஆகியவற்றை சரிபார்க்கலாம். ஆய்வுப் பதிவுகள் மற்றும் தயாரிப்பு ஆவணங்கள் தொடர்புடைய உற்பத்தித் தொகுதி அல்லது கேபிள் ரீல் ஆகியவற்றுடன் தொடர்புடையது, அங்கு கண்டறியும் தன்மை தேவைப்படும். இது உள்வரும் ஆய்வு, திட்ட ஏற்பு மற்றும் பின்னர் பராமரிப்புக்கான நடைமுறை அடிப்படையை வழங்குகிறது.
வடிவமைப்பு மின்னோட்டம், அனுமதிக்கப்பட்ட மின்னழுத்த வீழ்ச்சி, நிறுவல் முறை, சுற்றுப்புற வெப்பநிலை மற்றும் கேபிள் குழுவின் படி கடத்தி குறுக்குவெட்டைத் தேர்ந்தெடுக்கவும். தொழில்நுட்ப அட்டவணையில் உள்ள மதிப்புகள் கடத்தியின் பரிமாணங்கள் மற்றும் எதிர்ப்பை விவரிக்கின்றன, ஆனால் அவை ஒரு தனித் திறன் அட்டவணையாகக் கருதப்படக்கூடாது.
ஆர்டர் செய்வதற்கு முன், திட்டத்திற்கு சுடர்-தடுப்பு செயல்திறன், குறிப்பிட்ட காலத்திற்கு தீ-எதிர்ப்பு அல்லது இரண்டும் தேவையா என்பதை உறுதிப்படுத்தவும். தீ-ஒருமைப்பாடு மதிப்பீடு தேவைப்படும்போது, தேவையான சோதனை வெப்பநிலை, கால அளவு, சுற்று நிலை மற்றும் பொருந்தக்கூடிய தரநிலை ஆகியவை கேபிளின் சோதனை ஆவணத்துடன் பொருந்த வேண்டும்.
உற்பத்தியாளரின் குறிப்பிட்ட குறைந்தபட்ச நிறுவல் வெப்பநிலைக்குக் கீழே உள்ள கட்டுமானத்திற்கு, தயாரிப்பு விவரக்குறிப்பின்படி பொருத்தமான கையாளுதல் மற்றும் முன்கூட்டியே சூடாக்கும் நடைமுறைகள் பின்பற்றப்பட வேண்டும். இந்த XLPE-இன்சுலேட்டட் கட்டுமானத்திற்கு அதிகபட்ச தொடர்ச்சியான கடத்தி இயக்க வெப்பநிலை பொதுவாக 90 ℃ என குறிப்பிடப்படுகிறது. நிறுவலின் போது வெப்ப ஆதாரங்கள், கேபிள் குழு மற்றும் சுற்றுப்புற நிலைமைகள் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.
குறிப்பிட்ட குறைந்தபட்ச வளைக்கும் ஆரம் தாண்டாமல் கேபிள் நிறுவப்பட வேண்டும். இந்தத் தயாரிப்புக்காக வழங்கப்பட்ட மதிப்புகளுக்கு, சிங்கிள்-கோர் கேபிள்களுக்கு ≥10 × கேபிள் வெளிப்புற விட்டம் மற்றும் மல்டி-கோர் கேபிள்களுக்கு ≥15 × கேபிள் வெளிப்புற விட்டம் என்பது குறிப்பு குறைந்தபட்ச வளைக்கும் ஆரம் ஆகும். உண்மையான நிறுவல் தேவை பொருந்தக்கூடிய தயாரிப்பு விவரக்குறிப்பைப் பின்பற்ற வேண்டும்.
1. உட்புற தீ-அவசர சுற்றுகள்:தீ-பாதுகாப்பு மின் விநியோகம், உபகரண மின்சுற்றுகள் மற்றும் கேபிள்-ட்ரே நிறுவல்கள் போன்ற பயன்பாடுகளுக்கு ஏற்றது, குறிப்பிட்ட தீ நிலைமைகளின் கீழ் தொடர்ந்து மின்சாரம் தேவைப்படும்.
2. வணிக மற்றும் பொது கட்டிடங்கள்:தேர்ந்தெடுக்கப்பட்ட கேபிள் திட்டத்தின் தீ செயல்திறன் மற்றும் மின் தேவைகளைப் பூர்த்தி செய்யும் போது கேபிள் தட்டுகள், தண்டுகள் மற்றும் பிற குறைந்த மின்னழுத்த விநியோக வழிகளைக் கருத்தில் கொள்ளலாம்.
3. வெளிப்புற மற்றும் கேபிள் அகழி நிறுவல்கள்:எதிர்பார்க்கப்படும் UV, ஈரப்பதம் மற்றும் இயந்திர நிலைமைகளுக்கு உறை கட்டுமானம் பொருத்தமானதாக இருக்கும் இடத்தில் நிறுவலைக் கருத்தில் கொள்ளலாம்.
4. நேரடி அடக்கம்:நிறுவல் தளத்தில் மண், ஈரப்பதம், இயந்திர மற்றும் இரசாயன நிலைமைகளுக்கு கேபிள் கட்டுமானம் மற்றும் உறை குறிப்பிடப்பட்டால் மட்டுமே நேரடி அடக்கம் பயன்படுத்தப்பட வேண்டும்.
தீ-அவசர சுற்றுகளில் இடைநிலை மூட்டுகள் குறைக்கப்பட வேண்டும். ஒரு கூட்டு அல்லது கிளை இணைப்பு அவசியமானால், இணைப்பு அமைப்பு கேபிளின் மின் மதிப்பீடு மற்றும் தேவையான தீ செயல்திறன் ஆகியவற்றுடன் இணக்கமாக இருக்க வேண்டும். தீ-எதிர்ப்பு இணைப்பு அல்லது முடித்தல் கூறுகள் கேபிளை மட்டுமே நம்பாமல் ஒரு முழுமையான அமைப்பாக தேர்ந்தெடுக்கப்பட வேண்டும்.
ஆய்வு மற்றும் எதிர்கால பராமரிப்புக்கு ஆதரவாக இரு முனைகளிலும் பொருத்தமான வழிப் புள்ளிகளிலும் கேபிள் அடையாளம் பராமரிக்கப்பட வேண்டும். இழுத்தல் மற்றும் இடும் போது, அதிகப்படியான இழுவிசை, கூர்மையான விளிம்புகள் மற்றும் கட்டுப்பாடற்ற வளைவு ஆகியவற்றைத் தவிர்க்கவும், அவை காப்பு அல்லது தீ-எதிர்ப்பு அடுக்குகளை சேதப்படுத்தும்.
கேபிள் அதன் தீ-எதிர்ப்பு மற்றும் சுடர்-தடுப்பு அடுக்குகளை தொழிற்சாலை-தயாரிக்கப்பட்ட கட்டமைப்பில் ஒருங்கிணைக்கிறது, கேபிள் உடலின் தனித்தனி தீ-பாதுகாப்பு சிகிச்சையின் தேவையை குறைக்கிறது. இருப்பினும், முழுமையான நிறுவலின் தேவையான மின் மற்றும் தீ-செயல்திறன் பண்புகளை பராமரிக்க இணக்கமான நிறுவல் அமைப்புகள் தேவைப்படுகின்றன.
ப: சுடர்-தடுப்பு செயல்திறன் என்பது பற்றவைத்த பிறகு சுடர் பரவுவதைக் கட்டுப்படுத்துகிறது, அதே நேரத்தில் தீ-எதிர்ப்பு செயல்திறன் வரையறுக்கப்பட்ட தீ நிலைமைகளின் கீழ் குறிப்பிட்ட சுற்று ஒருமைப்பாட்டை பராமரிக்கிறது. திட்டத்தைப் பொறுத்து ஒன்று அல்லது இரண்டு தேவைகளைப் பூர்த்தி செய்ய ஒரு கேபிள் தேவைப்படலாம்.
A: XLPE இந்த வகை கட்டுமானத்திற்கு 90 ℃ வழக்கமான தொடர்ச்சியான இயக்க வெப்பநிலையுடன் மின் காப்பு வழங்குகிறது. அதன் வெப்ப திறன் மற்றும் வயதான எதிர்ப்பு குறைந்த மின்னழுத்த மின்சுற்றுகளுக்கு ஏற்றதாக ஆக்குகிறது, அங்கு இயக்க வெப்பநிலை மற்றும் சேவை நிலைமைகளைக் கருத்தில் கொள்ள வேண்டும்.
A: சுமை மின்னோட்டம், கடத்தி குறுக்குவெட்டு, அனுமதிக்கக்கூடிய மின்னழுத்த வீழ்ச்சி, நிறுவல் முறை, சுற்றுப்புற வெப்பநிலை, கேபிள் குழு, பாதை நீளம் மற்றும் தேவையான தீ செயல்திறன் நிலை ஆகியவற்றை உறுதிப்படுத்தவும். இந்த காரணிகள் ஒரு குறிப்பிட்ட அளவு மற்றும் கட்டுமானம் திட்டத்திற்கு ஏற்றதா என்பதை தீர்மானிக்கிறது.
ப: கேபிள் கட்டுமானம் மற்றும் ஆர்டர் தேவைகளுக்கு ஏற்ப தொடர்புடைய தயாரிப்பு விவரக்குறிப்புகள், ஆய்வு பதிவுகள் மற்றும் பொருந்தக்கூடிய சோதனை அறிக்கைகள் வழங்கப்படலாம். ஏற்றுமதி திட்டங்களுக்கு, தேவையான நிலையான மற்றும் இலக்கு-சந்தை ஆவணங்கள் உற்பத்திக்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.
ப: நிறுவல் வெப்பநிலை, வளைக்கும் ஆரம், இழுக்கும் பதற்றம், வெப்ப மூலங்கள், கேபிள் குழு மற்றும் இயந்திர பாதுகாப்பு ஆகியவற்றில் கவனம் செலுத்துங்கள். மூட்டுகள் மற்றும் முடிவுகளுக்கு தேவையான மின் மற்றும் தீ செயல்திறன் விவரக்குறிப்புகளுடன் இணக்கமான கூறுகளையும் பயன்படுத்த வேண்டும்.
A: உறை மற்றும் முழுமையான கேபிள் கட்டுமானம் உண்மையான UV, ஈரப்பதம், மண், இயந்திர மற்றும் இரசாயன நிலைமைகளுக்கு ஏற்றதாக இருக்கும் போது இந்த பயன்பாடுகளுக்கு இது பரிசீலிக்கப்படலாம். கேபிளின் தீ மதிப்பீட்டில் இருந்து மட்டும் நேரடியாக அடக்கம் செய்யக் கூடாது.
