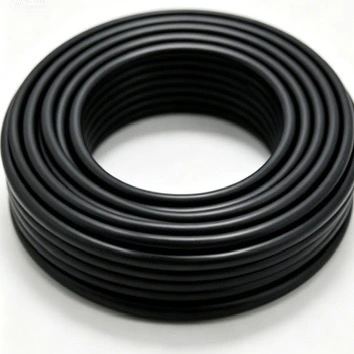

Qiancheng அலுமினியம் XLPE FR தீ தடுப்பு குறைந்த மின்னழுத்த மின் கேபிள் குறைந்த மின்னழுத்த மின் விநியோகத்திற்காக வடிவமைக்கப்பட்டுள்ளது, அங்கு தீ எதிர்ப்பு, சுடர்-தடுப்பு செயல்திறன் மற்றும் நிறுவல் எடை ஆகியவை ஒன்றாகக் கருதப்பட வேண்டும். மின்சக்தி அமைப்புகள், கேபிள் அகழிகள், முனிசிபல் நெட்வொர்க்குகள் மற்றும் தொழில்துறை வசதிகள் உள்ளிட்ட பயன்பாடுகளுக்கு கேபிள் ஒரு அலுமினியக் கடத்தி, XLPE இன்சுலேஷன், மைக்கா தீ-எதிர்ப்பு அடுக்கு மற்றும் சுடர்-தடுப்பு வெளிப்புற உறை ஆகியவற்றைப் பயன்படுத்துகிறது.
|
பெயரளவு நடத்துனர் குறுக்குவெட்டு பகுதி (மிமீ²) |
காப்பு தடிமன் (மிமீ) |
உறை தடிமன் (மிமீ) |
தோராயமான கேபிள் வெளிப்புற விட்டம் (மிமீ) |
அல் கடத்தியின் DC எதிர்ப்பு (Ω/km) |
சோதனை மின்னழுத்தம் (kV/5min) |
ஏம்பாசிட்டி-அல் இன் ஏர் (ஏ) |
அம்பாசிட்டி-அல் நேரடி-புதைக்கப்பட்ட மண்ணில் (A) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
கடத்தி அலுமினியத்தை மின்னோட்டத்தைச் சுமந்து செல்லும் பொருளாகப் பயன்படுத்துகிறது. சமமான மின் வடிவமைப்பின் செப்பு கடத்தியுடன் ஒப்பிடும்போது, அலுமினியம் கேபிள் வெகுஜனத்தைக் குறைக்கும், இது நீண்ட கேபிள் ஓட்டங்கள், கேபிள் தட்டு ஏற்றுதல் மற்றும் நிறுவல் கையாளுதல் ஆகியவற்றிற்கு பொருத்தமானதாக இருக்கும். மின்னோட்டத்தை சுமந்து செல்லும் திறன், மின்னழுத்த வீழ்ச்சி, நிறுவல் நிலைமைகள் மற்றும் பொருந்தக்கூடிய மின் தரநிலை ஆகியவற்றின் படி கடத்தி குறுக்குவெட்டு தேர்ந்தெடுக்கப்பட வேண்டும்.
குறுக்கு-இணைக்கப்பட்ட பாலிஎதிலீன் கடத்தியைச் சுற்றி முதன்மை மின் காப்பு வழங்குகிறது. வழக்கமான PVC இன்சுலேஷனுடன் ஒப்பிடும்போது, XLPE பொதுவாக அதன் அதிக அனுமதிக்கக்கூடிய இயக்க வெப்பநிலை மற்றும் வெப்ப வயதான எதிர்ப்பிற்காக தேர்ந்தெடுக்கப்படுகிறது. உண்மையான இயக்க வெப்பநிலை, குறுகிய சுற்று நிலைமைகள் மற்றும் சேவை சூழல் ஆகியவை பொருந்தக்கூடிய தயாரிப்பு விவரக்குறிப்பு மற்றும் நிறுவல் தரநிலையைப் பின்பற்ற வேண்டும்.
மைக்கா அடிப்படையிலான தீ-எதிர்ப்பு அடுக்கு கேபிள் கட்டுமானத்தில் இணைக்கப்பட்டுள்ளது, இது வரையறுக்கப்பட்ட தீ நிலைமைகளுக்கு வெளிப்படும் போது காப்பு மற்றும் சுற்று ஒருமைப்பாட்டைப் பராமரிக்க உதவுகிறது. தீ எதிர்ப்பு மற்றும் சுடர் தடுப்பு ஆகியவை தனித்தனி செயல்திறன் பண்புகளாகும், எனவே தேவையான சோதனை முறை, கால அளவு மற்றும் ஏற்றுக்கொள்ளும் அளவுகோல்கள் திட்ட விவரக்குறிப்பு மற்றும் கிடைக்கக்கூடிய சோதனை ஆவணங்களுக்கு எதிராக உறுதிப்படுத்தப்பட வேண்டும்.
வெளிப்புற உறை இயந்திர பாதுகாப்பை வழங்குகிறது மற்றும் சுடர்-தடுப்பு செயல்திறனுக்கு பங்களிக்கிறது. வெளிப்புற அல்லது அகழி நிறுவலுக்கான அதன் பொருத்தம் குறிப்பிடப்பட்ட உறை கலவை, புற ஊதா வெளிப்பாடு, ஈரப்பதம், வெப்பநிலை மற்றும் இயந்திர நிலைமைகளைப் பொறுத்தது. கடுமையான சுற்றுச்சூழல் அல்லது இயந்திர அழுத்தத்திற்கு கேபிள் வெளிப்படும் இடத்தில் நிறுவல் பாதுகாப்பு கருதப்பட வேண்டும்.

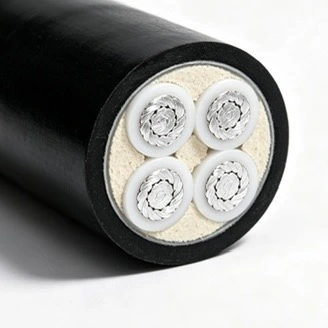

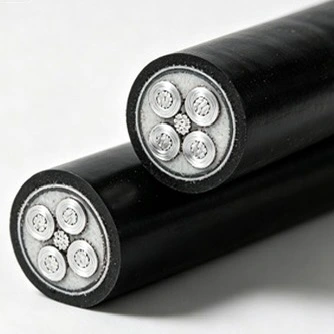

அலுமினியம் XLPE FR தீ தடுப்பு குறைந்த மின்னழுத்த மின் கேபிள் ஒரு அலுமினிய கடத்தியை XLPE இன்சுலேஷன், ஒரு தீ-எதிர்ப்பு அடுக்கு மற்றும் ஒரு சுடர்-தடுப்பு உறை ஆகியவற்றை ஒருங்கிணைக்கிறது. இந்த கட்டுமானமானது ஒரு பொருளின் சொத்தை நம்பாமல் திட்டத்தின் மின், வெப்ப மற்றும் தீ செயல்திறன் தேவைகளை தனித்தனியாக பரிசீலிக்க அனுமதிக்கிறது.
தீ-எதிர்ப்பு அமைப்பு குறிப்பிட்ட தீ-சோதனை நிலைமைகளின் கீழ் சுற்று தொடர்ச்சியை ஆதரிக்கும் நோக்கம் கொண்டது. ஒவ்வொரு தீ சூழ்நிலைக்கும் பொதுவான இயக்க உத்தரவாதமாக கருதப்படுவதற்கு பதிலாக, சரிபார்க்கப்பட்ட கால அளவு மற்றும் வெப்பநிலை தொடர்புடைய சோதனை அறிக்கையிலிருந்து எடுக்கப்பட வேண்டும்.
ஃபிளேம் ரிடார்டன்சி என்பது வரையறுக்கப்பட்ட சோதனையின் கீழ் சுடர் பரவலைக் கட்டுப்படுத்தும் கேபிள் கட்டுமானத்தின் திறனைப் பற்றியது. இது தீ எதிர்ப்பிலிருந்து வேறுபட்டது, இது குறிப்பிட்ட தீ நிலைமைகளின் கீழ் ஒரு குறிப்பிட்ட காலத்திற்கு சுற்று ஒருமைப்பாட்டை பராமரிப்பது பற்றியது. திட்டத்தை ஏற்றுக்கொள்வதற்கு, இரண்டு தேவைகளும் பொருந்தக்கூடிய தரநிலைகள் மற்றும் சோதனை ஆவணங்களுக்கு எதிராக சரிபார்க்கப்பட வேண்டும்.
XLPE இன்சுலேஷன் வெளிப்புற பாதுகாப்பு அடுக்குகளில் இருந்து கடத்தியை பிரிக்கிறது மற்றும் சாதாரண செயல்பாட்டின் போது மின் காப்பு வழங்குகிறது. முடிக்கப்பட்ட-கேபிள் ஆய்வில் பரிமாண சோதனைகள், கடத்தி எதிர்ப்பு, காப்பு தொடர்பான சோதனைகள் மற்றும் ஆர்டர் செய்யப்பட்ட விவரக்குறிப்பு மற்றும் பொருந்தக்கூடிய சோதனைத் தேவைகளின்படி மின்னழுத்த-தாக்குதல் சோதனை ஆகியவை அடங்கும்.
அலுமினிய கடத்தி பொருள் கேபிள் உற்பத்திக்கு முன் தேவையான மின் மற்றும் பரிமாண பண்புகளை சரிபார்க்க வேண்டும். உற்பத்தி பதிவுகள் மற்றும் முடிக்கப்பட்ட கேபிள் சோதனை முடிவுகள் தொகுதி கண்டறியும் தன்மைக்கான அடிப்படையை வழங்குகின்றன. ஒரு திட்ட ஒப்பந்தத்தின்படி தேவைப்படும் இடங்களில், தொழிற்சாலை ஆய்வு அல்லது மூன்றாம் தரப்பு மாதிரிகளை ஒப்புக்கொள்ளப்பட்ட ஆய்வு நோக்கத்தின்படி ஏற்பாடு செய்யலாம்.
கேபிள் தேர்வு சுமை மின்னோட்டம், நிறுவல் முறை, சுற்றுப்புற வெப்பநிலை, கேபிள் குழுவாக்கம், மின்னழுத்த வீழ்ச்சி மற்றும் குறுகிய சுற்று நிலைமைகளை கருத்தில் கொள்ள வேண்டும். அட்டவணையில் உள்ள திறன் மதிப்புகள் பட்டியலிடப்பட்ட உள்ளமைவுகளுக்கான குறிப்புத் தரவு; இறுதிக் கடத்தியின் அளவை கணக்கீட்டு முறை மற்றும் திட்டத் தரத்தின்படி தேவைப்படும் திருத்தக் காரணிகளைப் பயன்படுத்தி உறுதிப்படுத்த வேண்டும்.
PVC இன்சுலேஷன், PVC உறை அல்லது ஆலசன் இல்லாத சுடர்-தடுப்பு உறை கொண்ட கேபிள்களுக்கு, நிறுவல் சுற்றுப்புற வெப்பநிலை 0 ℃ க்கும் குறைவாக இருக்கக்கூடாது. கேபிள் கட்டுமானம் மற்றும் நிறுவல் செயல்முறை அனுமதிக்கும் போது மட்டுமே குறைந்த வெப்பநிலை நிறுவல் மேற்கொள்ளப்பட வேண்டும்.
|
பொருள் |
ஒற்றை மைய கேபிள் |
|
மல்டி கோர் கேபிள் |
|
|
|
கவசமற்ற |
கவசமாக |
கவசமற்ற |
கவசமாக |
|
நிறுவலின் போது குறைந்தபட்ச வளைக்கும் ஆரம் |
20D |
15D |
15D |
12D |
|
இணைப்புப் பெட்டிகள் மற்றும் டெர்மினல்களுக்கு அருகில் குறைந்தபட்ச வளைக்கும் ஆரம் (வளைவு கவனமாகக் கட்டுப்படுத்தப்படும் எ.கா. வழிகாட்டி தகடுகளை உருவாக்குவதன் மூலம்) |
15D |
12D |
12D |
10D |
கேபிள் இடுதல் முடிந்த பிறகு, 3.5 kV சோதனை மின்னழுத்தத்தில் 15 நிமிடங்களுக்கு ஒரு மின்னழுத்த-தடுப்பு சோதனை செய்யப்பட வேண்டும்.
அலுமினிய XLPE FR தீ தடுப்பு குறைந்த மின்னழுத்த மின் கேபிளை மருத்துவமனைகள், பள்ளிகள், வணிக கட்டிடங்கள், தொழில்துறை வசதிகள், நகராட்சி குழாய் நெட்வொர்க்குகள் மற்றும் ஒத்த திட்டங்களில் குறைந்த மின்னழுத்த தீ-பாதுகாப்பு மின் விநியோகத்திற்காக பரிசீலிக்க முடியும். தேவையான சுமை, மின்னழுத்தம், நிறுவல் முறை, சுற்றுச்சூழல் நிலைமைகள் மற்றும் தீ செயல்திறன் தேவைகள் ஆகியவற்றின் அடிப்படையில் தேர்வு செய்யப்பட வேண்டும்.
தீ-செயல்திறன் தேவைகள் திட்ட விவரக்குறிப்பின் ஒரு பகுதியாக இருக்கும் உட்புற கேபிள் தட்டுகளில் நிறுவப்பட்ட குறைந்த மின்னழுத்த மின்சுற்றுகளுக்கு ஏற்றது. நிறுவலின் போது கேபிள் ஆதரவு இடைவெளி, குழுவாக்கம் மற்றும் வெப்பச் சிதறல் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.
உறை கட்டுமானம் மற்றும் சுற்றுச்சூழல் நிலைமைகள் பொருத்தமானதாக இருக்கும்போது வெளிப்புற மேல்நிலை நிறுவல் மற்றும் கேபிள் அகழிகளுக்கு கேபிள் பயன்படுத்தப்படலாம். UV வெளிப்பாடு, ஈரப்பதம், வெப்பநிலை மாற்றங்கள் மற்றும் இயந்திர பாதுகாப்பு நிறுவலுக்கு முன் மதிப்பீடு செய்யப்பட வேண்டும்.
கேபிள் கட்டுமானம் மற்றும் திட்டத் தேவைகள் அதை அனுமதிக்கும் இடத்தில் ஒளி நேரடி அடக்கம் கருதப்படலாம். நிறுவல் முறை உறுதிப்படுத்தப்படுவதற்கு முன், மண்ணின் நிலை, ஈரப்பதம், அரிப்பு, புதைகுழி ஆழம் மற்றும் இயந்திர பாதுகாப்பு ஆகியவை மதிப்பீடு செய்யப்பட வேண்டும்.
நீண்ட கால நீருக்கடியில் மூழ்குவது தடைசெய்யப்பட்டுள்ளது. தொடர்ச்சியான நீர் வெளிப்பாடு, கடுமையான இரசாயன மாசுபாடு, விதிவிலக்கான இயந்திர ஏற்றுதல் அல்லது பிற சிறப்பு நிலைமைகள் உள்ள இடங்களுக்கு, அந்த நிலைமைகளுக்காக குறிப்பாக வடிவமைக்கப்பட்ட கேபிள் கட்டுமானத்தைத் தேர்ந்தெடுக்க வேண்டும்.

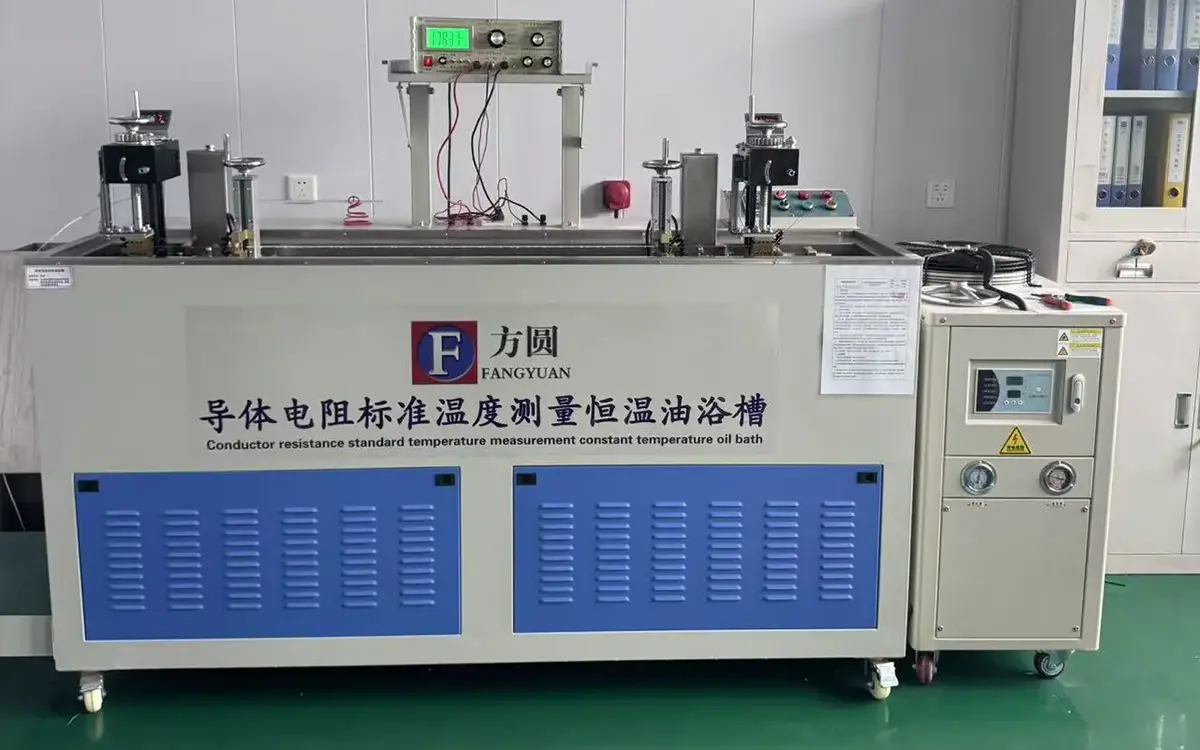

Qiancheng கேபிள் உற்பத்தி மற்றும் முடிக்கப்பட்ட தயாரிப்பு சோதனைக்கான உற்பத்தி மற்றும் ஆய்வு பதிவுகளை பராமரிக்கிறது. தயாரிப்பு உள்ளமைவு மற்றும் திட்டத் தேவைகளைப் பொறுத்து, ஆவணத்தில் தயாரிப்பு விவரக்குறிப்புகள், தொழிற்சாலை சோதனைப் பதிவுகள், மின்னழுத்த-தாக்கும் சோதனை முடிவுகள், தீ-செயல்திறன் சோதனை அறிக்கைகள் மற்றும் தொகுதி கண்டறியும் தகவல் ஆகியவை அடங்கும்.
ஏற்றுமதி திட்டங்களுக்கு, வாடிக்கையாளர்கள் தேவையான கடத்தி அளவு, கேபிள் நீளம், நிறுவல் முறை, தீ செயல்திறன் தேவைகள் மற்றும் பொருந்தக்கூடிய தரநிலைகளை முன்கூட்டியே வழங்க முடியும். இந்தத் தகவல் உற்பத்திக்கு முன் பொருத்தமான கேபிள் கட்டுமானம் மற்றும் ஆவணத் தொகுப்பைத் தீர்மானிக்க உதவுகிறது.
வாடிக்கையாளர் தொழிற்சாலை வருகைகள், ஒப்புக்கொள்ளப்பட்ட ஆய்வு நடைமுறைகள் மற்றும் சுயாதீன மூன்றாம் தரப்பு மாதிரிகள் ஆகியவை ஒப்பந்தத்தின்படி தேவைப்படும்போது ஏற்பாடு செய்யப்படலாம். நீளம் வெட்டுதல் மற்றும் மேற்பரப்பைக் குறித்தல் ஆகியவை ஒழுங்கு விவரக்குறிப்பின் படி விவாதிக்கப்படலாம்.
A: ஒப்பிடக்கூடிய மின் வடிவமைப்பு நிலைமைகளின் கீழ் தாமிரத்துடன் ஒப்பிடும்போது அலுமினியம் கடத்தி வெகுஜனத்தைக் குறைக்கிறது. கேபிள் எடை மற்றும் விலையில் உள்ள உண்மையான வேறுபாடு கடத்தி அளவு, கேபிள் கட்டுமானம், நிறுவல் முறை மற்றும் திட்டத் தேவைகளைப் பொறுத்தது. கண்டக்டர் அளவு எடையை மட்டும் அடிப்படையாகக் கொண்டிருக்கக் கூடாது.
ப: கடத்தியைச் சுற்றி மைக்கா அடுக்கு தீ-எதிர்ப்புத் தடையாக செயல்படுகிறது. ஒரு தகுதிவாய்ந்த தீ சோதனையின் கீழ், இது குறிப்பிட்ட சோதனை காலத்திற்கு மின் காப்பு மற்றும் சுற்று ஒருமைப்பாட்டைப் பராமரிக்க உதவுகிறது. சரிபார்க்கப்பட்ட செயல்திறன் தொடர்புடைய சோதனை அறிக்கையிலிருந்து எடுக்கப்பட வேண்டும்.
A: XLPE பொதுவாக அதிக இயக்க-வெப்பநிலை திறன் மற்றும் வெப்ப வயதிற்கு எதிர்ப்பு தேவைப்படும் இடங்களில் தேர்ந்தெடுக்கப்படுகிறது. பொருத்தமான காப்பு அமைப்பு இன்னும் மின்னழுத்த நிலை, சுற்றுப்புற நிலைமைகள், நிறுவல் முறை மற்றும் பொருந்தக்கூடிய தரநிலையைப் பொறுத்தது.
A: தேர்வு சுமை மின்னோட்டம், நிறுவல் முறை, சுற்றுப்புற வெப்பநிலை, குழுவாக்கம், மின்னழுத்த வீழ்ச்சி மற்றும் குறுகிய-சுற்று நிலைகள் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும். விவரக்குறிப்பு அட்டவணையில் காட்டப்பட்டுள்ள திறன் மதிப்புகள் பொருந்தக்கூடிய வடிவமைப்பு கணக்கீடு மற்றும் திருத்தும் காரணிகளுடன் ஒன்றாகப் பயன்படுத்தப்பட வேண்டும்.
A: நிறுவலின் போது, கவசம் இல்லாத ஒற்றை-கோர் கேபிளுக்கு குறைந்தபட்ச வளைக்கும் ஆரம் 20D, கவச ஒற்றை-கோர் கேபிளுக்கு 15D, கவசமற்ற மல்டி-கோர் கேபிளுக்கு 15D மற்றும் கவசமுள்ள மல்டி-கோர் கேபிளுக்கு 12D. இணைப்பு பெட்டிகள் மற்றும் டெர்மினல்களுக்கு அருகில், குறிப்பிட்ட மதிப்புகள் முறையே 15D, 12D, 12D மற்றும் 10D ஆகும்.
A: வழங்கப்பட்ட நிறுவல் தேவைகளின்படி, 15 நிமிடங்களுக்கு 3.5 kV இல் வைத்த பிறகு மின்னழுத்த-தடுப்பு சோதனை மேற்கொள்ளப்பட வேண்டும். உண்மையான சோதனை நடைமுறையானது பொருந்தக்கூடிய திட்ட விவரக்குறிப்புகள் மற்றும் பாதுகாப்புத் தேவைகளைப் பின்பற்ற வேண்டும்.
ப: வெளிப்புற மேல்நிலை நிறுவல், கேபிள்-அகழி நிறுவுதல் மற்றும் ஒளி நேரடி புதைப்பு ஆகியவை சுற்றுச்சூழல் மற்றும் நிறுவல் நிலைமைகள் பொருத்தமானதாக இருக்கும்போது பரிசீலிக்கப்படலாம். நீண்ட கால நீருக்கடியில் மூழ்குவது தடைசெய்யப்பட்டுள்ளது. UV வெளிப்பாடு, ஈரப்பதம், மண் நிலைமைகள் மற்றும் இயந்திர பாதுகாப்பு ஆகியவற்றை நிறுவுவதற்கு முன் மதிப்பீடு செய்ய வேண்டும்.
A: தயாரிப்பு உள்ளமைவு மற்றும் ஒப்பந்தத்தைப் பொறுத்து, கிடைக்கக்கூடிய ஆவணங்களில் தயாரிப்பு விவரக்குறிப்புகள், தொழிற்சாலை சோதனைப் பதிவுகள், மின்னழுத்த-தாக்கும் சோதனை முடிவுகள், தீ-செயல்திறன் சோதனை அறிக்கைகள் மற்றும் தொகுதி கண்டறியக்கூடிய பதிவுகள் ஆகியவை அடங்கும். தேவையான ஆவணங்கள் தயாரிப்பதற்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.
